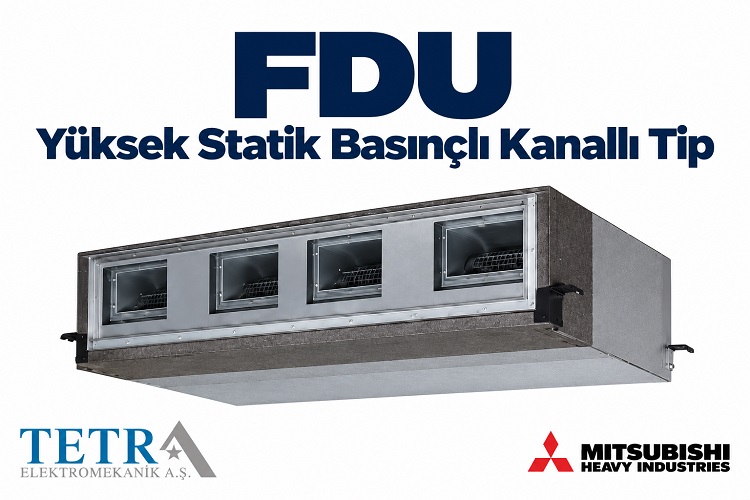

Mitsubishi Heavy Industries FDU Yüksek Statik Basınçlı Kanallı Tip

Ticari yapılarda iç ünitenin görünmesini istemeyen ve şartlandırılmış havayı kanal sistemi üzerinden bir veya birden fazla noktaya dağıtmak isteyen projelerde kanallı tip VRF iç üniteler önemli bir çözüm oluşturur.

Ancak kanal uzunluğu, dirsekler, menfezler, filtreler ve diğer kanal elemanları arttıkça sistemin yenmesi gereken basınç kaybı da yükselir. Bu noktada standart düşük veya orta statik basınçlı bir iç ünite her proje için yeterli olmayabilir.

Mitsubishi Heavy Industries FDU, üretici tarafından doğrudan “Duct Connected – High Static Pressure”, yani yüksek statik basınçlı kanallı tip olarak sınıflandırılan VRF iç ünitesidir. Mitsubishi Heavy Industries, Ltd.

Bu yapısıyla FDU; ofislerden otellere, mağazalardan restoranlara ve geniş ticari alanlara kadar kanal tesisatının önemli olduğu projelerde değerlendirilebilir.

Mitsubishi Heavy FDU Nedir?

FDU, Mitsubishi Heavy Industries'in KXZ VRF iç ünite ailesindeki yüksek statik basınçlı kanallı modelidir.

Kaset veya duvar tipi cihazlardan farklı olarak FDU'nun kendisi mahal içerisinde görünmez. İç ünite genellikle asma tavan, teknik hacim veya uygun bir gizli bölüm içerisine monte edilir.

Cihazdan çıkan şartlandırılmış hava kanal tesisatıyla mahale taşınır ve seçilen menfez veya difüzörlerden ortama verilir.

Bu yapı mimari açıdan önemli bir avantaj sağlar. İç mimaride klima cihazının görünmesi yerine yalnızca hava dağıtım elemanları görülebilir.

Mitsubishi Heavy Industries'in güncel VRF ürün gamında FDU yüksek statik basınçlı; FDUM düşük/orta statik basınçlı; FDUT ince ve düşük statik basınçlı; FDUH ise kompakt ve esnek kanallı iç ünite olarak ayrı kategorilerde konumlandırılmıştır. Mitsubishi Heavy Industries, Ltd.

Geniş Kapasite Aralığı

Mitsubishi Heavy Industries'in güncel KXZ ürün gamında FDU, kanallı iç üniteler arasında geniş kapasite aralığıyla dikkat çeker.

Güncel ürün tablosunda FDU için şu nominal kapasite sınıfları gösterilmektedir: Mitsubishi Heavy Industries, Ltd.

Bu geniş kapasite skalası FDU'nun yalnızca küçük bağımsız alanlarda değil, yüksek hava debisi ihtiyacı bulunan daha büyük ticari mahallerde de kullanılabilmesini sağlar. Mitsubishi Heavy Industries, Ltd.

Nihai kapasite seçimi ise yalnızca metrekare üzerinden yapılmamalıdır. Cephe, cam yüzeyleri, güneş kazancı, insan yükü, aydınlatma, cihaz yükleri ve taze hava ihtiyacı dahil edilerek gerçek ısı yükü hesaplanmalıdır.

Yüksek Statik Basınç Neden Önemlidir?

Kanallı sistemlerde fan yalnızca havayı hareket ettirmez; aynı zamanda kanal sisteminde oluşan basınç kayıplarını da yenmek zorundadır.

Uzun kanal güzergâhları, dirsekler, branşmanlar, filtreler, damperler, menfezler ve difüzörler toplam basınç kaybını artırabilir.

FDU'nun yüksek statik basınç kabiliyeti bu tür uygulamalarda önem kazanır.

MHI'nin FDU teknik dokümanında harici statik basınç ayar aralığının belirli modeller ve konfigürasyonlarda 10–200 Pa seviyesine kadar genişleyebildiği belirtilmektedir. Fabrika varsayılan ayar aralığı ise ilgili dokümanda 80–150 Pa olarak gösterilmektedir. Mitsubishi Heavy Industries, Ltd.

Bu değerlerin model ve sistem konfigürasyonuna göre kontrol edilmesi gerekir.

Otomatik Harici Statik Basınç Kontrolü

FDU'nun önemli özelliklerinden biri External Static Pressure Control – E.S.P. Control sistemidir.

Mitsubishi Heavy Industries'e göre gerekli harici statik basınç değeri kablolu kumanda üzerinden ayarlanabilir. İç ünitenin fan kontrol sistemi daha sonra seçilen fan kademesinde nominal hava debisinin korunmasına yardımcı olur. Mitsubishi Heavy Industries, Ltd.

Bu özellik kanal sisteminin gerçek basınç kaybına göre cihazın daha doğru şekilde ayarlanabilmesine olanak sağlar.

Örneğin kısa bir kanal tesisatı ile uzun ve çok sayıda dirseğe sahip kanal tesisatının basınç ihtiyacı aynı değildir.

FDU'nun ESP ayar kabiliyeti farklı kanal tasarımlarına adaptasyonu kolaylaştırır.

10–200 Pa'ya Kadar ESP Ayarı

MHI'nin FDU teknik dokümanında standart ayar noktaları 80, 90, 100, 110, 120, 130, 140 ve 150 Pa olarak gösterilmektedir.

Aynı dokümanda saha ayarıyla belirli modellerde 10–200 Pa aralığının kullanılabildiği belirtilmektedir. Mitsubishi Heavy Industries, Ltd.

Bu geniş aralık FDU'yu uzun kanal güzergâhları veya daha yüksek sistem direncine sahip uygulamalarda güçlü bir seçenek haline getirir.

Bununla birlikte “yüksek statik basınç” kanal hesabının yapılmasına gerek olmadığı anlamına gelmez.

Kanal boyutları, hava debileri ve toplam basınç kayıpları mekanik proje aşamasında hesaplanmalı; cihazın çalışma noktası bu hesaba göre belirlenmelidir.

DC Fan Motoru

Mitsubishi Heavy Industries FDU serisinde DC fan motoru kullanmaktadır.

Üretici bu teknolojinin hem daha hassas fan kontrolüne hem de enerji verimliliğinin geliştirilmesine katkı sağladığını belirtmektedir. Mitsubishi Heavy Industries, Ltd.

DC fan motoru özellikle değişken hava debisi gerektiren kanallı sistemlerde avantaj sağlar.

Fan motorunun farklı çalışma kademelerine uyum sağlayabilmesi, mahal yükü ve kullanıcı ihtiyacına göre sistem işletmesini destekler.

Daha Sessiz Çalışmaya Yönelik Tasarım

Yüksek statik basınçlı kanallı cihazlarda yüksek hava debisi nedeniyle akustik tasarım özellikle önemlidir.

MHI, DC fan motoruyla birlikte bazı FDU modellerinde fan kademe sayısını artırarak daha sessiz çalışma sağlandığını belirtmektedir. Örneğin üreticinin teknik dokümanında önceki nesille karşılaştırıldığında bazı modellerde düşük fan kademesinde belirgin ses seviyesi azaltımı gösterilmektedir. Mitsubishi Heavy Industries, Ltd.

Gerçek mahal ses seviyesi yalnızca iç ünitenin katalog değerine bağlı değildir.

Kanal içerisindeki hava hızı, menfez seçimi, kanal kesiti, titreşim izolasyonu ve susturucu kullanımı da akustik performansı doğrudan etkiler.

Bu nedenle sessiz bir FDU uygulaması için cihaz ve kanal sisteminin birlikte projelendirilmesi gerekir.

Yüksek Verimliliğe Yönelik Tasarım

MHI, FDU serisinde DC fan motorunun yanı sıra yüksek verimli ısı eşanjörü kullanımının enerji performansını geliştirdiğini belirtmektedir. Mitsubishi Heavy Industries, Ltd.

İç ünite tarafındaki verimlilik özellikle yüksek hava debilerinde önem kazanır.

Fan motorunun gereğinden fazla basınç üretmesi elektrik tüketimini artırabileceğinden doğru ESP ayarı yalnızca hava dağılımı açısından değil, enerji performansı açısından da önemlidir.

R32 ve R410A Sistem Seçenekleri

Mitsubishi Heavy Industries'in güncel FD serisi dokümanında FDU ailesi R32 / R410A Hybrid ürün grubu içerisinde gösterilmektedir. Mitsubishi Heavy Industries, Ltd.

KXZ ürün ailesinde de farklı soğutucu akışkan konfigürasyonları bulunabilmektedir.

Ancak bu ifade herhangi bir FDU iç ünitenin herhangi bir R32 veya R410A dış üniteyle doğrudan birlikte kullanılabileceği anlamına gelmez.

İç ünite model kodu, dış ünite serisi, soğutucu akışkan ve gerekli güvenlik ekipmanları proje aşamasında güncel MHI seçim tablolarından doğrulanmalıdır.

Kanal Tasarımında Esneklik

FDU'nun en önemli proje avantajlarından biri hava dağıtımının doğrudan cihazın fiziksel konumuna bağlı olmamasıdır.

Kaset tipi bir cihazda hava cihazın bulunduğu noktadan mahale verilir.

FDU'da ise cihaz teknik bir alanda bulunabilir ve hava kanallarla farklı noktalara taşınabilir.

Bu sayede aynı mahal içerisinde birden fazla menfez kullanılabilir.

Örneğin geniş bir toplantı salonunda şartlandırılmış hava dört veya daha fazla difüzöre dağıtılabilir. Böylece tek noktadan yüksek hızla hava üflemek yerine daha homojen bir dağılım hedeflenebilir.

Gizli Montaj ile Mimari Bütünlük

FDU özellikle iç mimarinin ön planda olduğu projelerde avantaj sağlar.

İç ünite gövdesi görünmediği için tavanda yalnızca mimari tasarıma uygun menfez veya difüzörler kullanılabilir.

Lineer menfezler, slot difüzörler veya farklı dekoratif hava dağıtım elemanları proje tasarımına göre değerlendirilebilir.

Bu özellik oteller, lüks mağazalar, restoranlar, toplantı salonları ve yönetici ofisleri gibi iç mimari görünümün önemli olduğu projelerde kanallı tip sistemleri cazip hale getirir.

Birden Fazla Hava Çıkış Noktası Oluşturulabilir

Kanallı sistemin bir diğer avantajı şartlandırılmış havanın tek noktadan verilmek zorunda olmamasıdır.

Uygun kanal tasarımıyla FDU'dan çıkan hava farklı branşlara ayrılarak birden fazla menfeze yönlendirilebilir.

Böylece büyük veya düzensiz geometrili bir mahalde daha dengeli hava dağılımı sağlanabilir.

Ancak her branşın hava debisinin dengelenmesi gerekir. Damperler, kanal kesitleri ve menfez basınç kayıpları proje hesabına dahil edilmelidir.

Taze Hava Sistemiyle Entegrasyon

Ticari yapılarda iklimlendirme ve havalandırma birbirinden farklı ancak birbiriyle ilişkili iki sistemdir.

FDU'nun kanallı yapısı havalandırma sistemleriyle koordineli projelendirme açısından esneklik sağlayabilir.

Ancak VRF iç ünitesi tek başına binanın gerekli taze hava miktarını karşıladığı varsayılarak tasarım yapılmamalıdır.

İnsan yoğunluğu ve mahal kullanımına göre gerekli dış hava debisi ayrıca hesaplanmalı ve uygun havalandırma sistemiyle sağlanmalıdır.

FDU ile FDUM Arasındaki Fark

Mitsubishi Heavy Industries kanallı ürün ailesinde FDU ile FDUM farklı statik basınç ihtiyaçlarına yönelik geliştirilmiştir.

FDU: Yüksek statik basınçlı kanallı tip
FDUM: Düşük/orta statik basınçlı kanallı tip

MHI bu iki modeli güncel ürün gamında ayrı kategorilerde sınıflandırmaktadır. Mitsubishi Heavy Industries, Ltd.

Kısa ve basit kanal tesisatlarında FDUM yeterli olabilirken daha yüksek kanal direncinin bulunduğu sistemlerde FDU'nun yüksek statik basınç kapasitesi avantaj sağlayabilir.

Seçim, kanal sisteminin hesaplanan toplam basınç kaybına göre yapılmalıdır.

FDU ile FDUT Arasındaki Fark

FDUT, Mitsubishi Heavy Industries'in ince gövdeli düşük statik basınçlı kanallı iç ünitesidir. Mitsubishi Heavy Industries, Ltd.

FDUT özellikle asma tavan yüksekliğinin çok sınırlı olduğu ve kısa kanal uygulamalarının bulunduğu projelere yöneliktir.

FDU ise yüksek statik basınç kabiliyetiyle daha uzun veya daha dirençli kanal sistemleri için tasarlanmıştır.

Dolayısıyla iki ürün yalnızca fiziksel boyut açısından değil, fan ve kanal sistemi kapasitesi açısından da farklı amaçlara hizmet eder.

FDU ile FDUH Arasındaki Fark

FDUH, MHI tarafından Compact & Flexible kanallı tip olarak sınıflandırılmaktadır. Mitsubishi Heavy Industries, Ltd.

FDU'nun temel karakteristiği ise yüksek statik basınçtır.

Bu nedenle cihaz seçimi yapılırken “hangi model daha güçlü?” yaklaşımı yerine projenin kanal yapısının hangi statik basınç ve hava debisini gerektirdiği belirlenmelidir.

Ofis Projelerinde FDU

Geniş açık ofislerde tek bir kaset tipi cihazın hava dağılımı her zaman yeterli olmayabilir.

FDU kullanılarak şartlandırılmış hava kanal sistemi üzerinden ofisin farklı noktalarındaki difüzörlere dağıtılabilir.

Bu yöntem özellikle geniş ve düzensiz planlı ofislerde daha homojen sıcaklık dağılımının hedeflenmesine yardımcı olur.

İç ünitenin gizli olması da modern ofis mimarisinde temiz bir tavan görünümü sağlar.

Otel Projelerinde FDU

Otellerde lobi, restoran, toplantı salonu ve ortak kullanım alanları yüksek hava debisi ve kontrollü dağılım gerektirebilir.

FDU'nun yüksek statik basınç kapasitesi, kanal güzergâhının daha uzun olduğu bu tür uygulamalarda değerlendirilebilir.

Ayrıca cihazın servis erişimi kullanıcı alanından mümkün olduğunca bağımsız planlanabilir.

Bu sayede bakım sırasında konuk alanlarındaki operasyonun daha az etkilenmesi hedeflenebilir.

Mağaza ve Showroom Uygulamaları

Mağazalarda iç mimari ve ürün sergileme alanları önemlidir.

Tavanda büyük klima iç ünitelerinin görünmesi yerine lineer menfezlerin kullanılması tercih edilebilir.

FDU'nun gizli kanallı yapısı bu tasarım yaklaşımını destekler.

Yüksek statik basınç özelliği de mağazanın farklı bölümlerine uzanan kanal hatlarının uygulanmasını kolaylaştırabilir.

Restoran ve Kafe Uygulamaları

Restoranlarda kullanıcı konforunun yanında mimari görünüm ve hava dağılımı önem taşır.

Kanallı sistem sayesinde şartlandırılmış hava oturma alanlarına farklı menfezlerden dağıtılabilir.

Ancak restoran mutfağının egzoz ve taze hava sistemi FDU'dan bağımsız olarak uygun mühendislik hesaplarıyla projelendirilmelidir.

Mutfak egzozunun oluşturduğu negatif basınç ve yüksek taze hava ihtiyacı iklimlendirme yükünü önemli ölçüde etkileyebilir.

Toplantı ve Konferans Salonlarında FDU

Konferans salonları kısa süre içerisinde çok sayıda kişinin bulunduğu yüksek ısı yüküne sahip alanlara dönüşebilir.

Bu mahallerde yüksek hava debisinin kullanıcıları rahatsız etmeden dağıtılması gerekir.

FDU ile çok sayıda difüzör kullanılabilmesi, hava debisinin mahal genelinde dağıtılmasına yardımcı olabilir.

Doğru kanal kesiti ve difüzör seçimiyle hava hızları kontrol altında tutulabilir.

FDU Seçiminde Kanal Hesabı Neden Gereklidir?

Yüksek statik basınçlı bir cihaz kullanılması kanal hesabını ortadan kaldırmaz.

Tam tersine FDU'nun avantajlarından yararlanmak için kanal sisteminin doğru hesaplanması gerekir.

Toplam basınç kaybı hesaplanırken kanal uzunlukları, dirsekler, redüksiyonlar, branşmanlar, filtreler, damperler, menfezler ve difüzörler dikkate alınmalıdır.

Hesaplanan değer cihazın kullanılabilir ESP aralığıyla karşılaştırılmalıdır.

FDU'nun bazı konfigürasyonlarda 10–200 Pa'ya kadar ayarlanabilen harici statik basınç aralığı bu noktada proje esnekliği sağlar. Mitsubishi Heavy Industries, Ltd.

FDU Seçiminde Nelere Dikkat Edilmelidir?

FDU seçiminde kapasite, hava debisi ve statik basınç birlikte değerlendirilmelidir.

Ayrıca şu proje parametreleri kontrol edilmelidir:

• Soğutma ve ısıtma yükü
• Gerekli toplam hava debisi
• Kanal sisteminin toplam basınç kaybı
• Menfez ve difüzör sayısı
• Taze hava miktarı
• Asma tavan veya teknik hacim yüksekliği
• Ses kriterleri
• Servis erişimi
• Drenaj altyapısı
• Dış ünite ve soğutucu akışkan uyumluluğu

Bu parametrelerin birlikte değerlendirilmesi cihazın gerçek çalışma noktasının doğru belirlenmesini sağlar.

Bakım ve Servis Planlaması

FDU gizli tavan tipi bir cihaz olduğu için servis erişimi proje aşamasında düşünülmelidir.

Filtre, fan, elektronik bileşenler, drenaj sistemi ve ısı eşanjörüne erişilebilecek uygun servis boşluğu bırakılmalıdır.

İç üniteyi tamamen kapatan ve bakım için sökülmesi gereken dekoratif tavan uygulamalarından kaçınılması işletme kolaylığı açısından önemlidir.

Filtrelerin düzenli temizlenmesi hava debisinin korunmasına ve fanın gereksiz yüksek basınçta çalışmasının önlenmesine yardımcı olur.

Mitsubishi Heavy FDU'nun Avantajları

FDU'nun temel avantajı yüksek statik basınç kapasitesini geniş kapasite aralığı ve gelişmiş fan kontrolüyle bir araya getirmesidir.

Güncel KXZ ürün tablosunda 4,5 kW'tan 28 kW'a kadar uzanan kapasite sınıfları yer almaktadır. Mitsubishi Heavy Industries, Ltd.

MHI'nin FDU dokümanlarında otomatik/ayarlanabilir ESP kontrolü, DC fan motoru, yüksek verimli ısı eşanjörü, sessiz çalışma fonksiyonları ve çeşitli kablolu/kablosuz kumanda seçenekleri öne çıkarılmaktadır. Mitsubishi Heavy Industries, Ltd.

Kanallı ve gizli montaj yapısı ise mimari açıdan yüksek esneklik sağlar.

Tetra Elektromekanik ile Mitsubishi Heavy FDU Çözümleri

Tetra Elektromekanik, Mitsubishi Heavy Industries VRF projelerinde iç ve dış ünite seçimi, kapasite hesapları, kanal sistemi değerlendirmesi, kontrol altyapısı ve proje uygulamasına yönelik çözümler sunmaktadır.

FDU seçiminde yalnızca cihaz kapasitesinin belirlenmesi yeterli değildir.

Hava debisi ile kanal sisteminin toplam basınç kaybı birlikte değerlendirilerek gerekli harici statik basınç belirlenmelidir.

Böylece FDU'nun fan kapasitesi projenin gerçek kanal sistemine uygun şekilde seçilebilir.

Sonuç

Mitsubishi Heavy Industries FDU Yüksek Statik Basınçlı Kanallı Tip, özellikle uzun, çok branşlı veya daha yüksek basınç kaybına sahip kanal sistemlerinin kullanıldığı ticari VRF projeleri için geliştirilmiş bir iç ünitedir.

MHI'nin güncel KXZ ürün gamında FDU, 4,5–28 kW kapasite sınıflarında sunulmaktadır. Mitsubishi Heavy Industries, Ltd.

Üreticinin teknik dokümanlarında bazı FDU modelleri için harici statik basıncın saha ayarlarıyla 10–200 Pa aralığında düzenlenebildiği; ESP kontrolünün fan hızını yöneterek hedeflenen hava debisinin korunmasına yardımcı olduğu belirtilmektedir. Mitsubishi Heavy Industries, Ltd.

DC fan motoru, yüksek verimli ısı eşanjörü, farklı kumanda seçenekleri ve gizli kanal uygulamasının sunduğu mimari esneklik sayesinde FDU; ofis, otel, mağaza, restoran, showroom, toplantı ve konferans salonu gibi çok sayıda ticari projede değerlendirilebilir.

Tetra & Tetramech

Tetra Elektromekanik ve Gürcistan yapılanması Tetramech, Mitsubishi Heavy Industries VRF ve merkezi iklimlendirme projelerinde ürün seçimi, projelendirme ve uygulama süreçlerine yönelik çözümler sunmaktadır.

FDU uygulamalarında kapasite hesabının yanı sıra hava debisi, kanal basınç kaybı, ESP ayarı, menfez yerleşimi, ses kriterleri, drenaj, dış ünite seçimi ve kontrol altyapısı birlikte değerlendirilerek projeye uygun sistem konfigürasyonu oluşturulabilir.

Sıkça Sorulan Sorular

Mitsubishi Heavy FDU nedir?

FDU, Mitsubishi Heavy Industries'in yüksek statik basınçlı kanallı tip iç ünitesidir. Üretici ürünü “Duct Connected – High Static Pressure” olarak sınıflandırmaktadır. Mitsubishi Heavy Industries, Ltd.

FDU hangi kapasitelere sahiptir?

Güncel KXZ ürün gamında FDU, 4,5 kW ile 28 kW arasındaki kapasite sınıflarında sunulmaktadır. Mitsubishi Heavy Industries, Ltd.

FDU'nun statik basıncı kaç Pa?

MHI teknik dokümanında belirli FDU modelleri için fabrika ayar aralığı 80–150 Pa olarak gösterilirken saha ayarıyla 10–200 Pa aralığının kullanılabildiği belirtilmektedir. Kesin değer seçilen modele göre kontrol edilmelidir. Mitsubishi Heavy Industries, Ltd.

FDU'da otomatik ESP kontrolü var mı?

Evet. Harici statik basınç kablolu kumanda üzerinden ayarlanabilir ve iç ünite fan kontrolü hedeflenen hava debisinin korunmasına yardımcı olur. Mitsubishi Heavy Industries, Ltd.

FDU ile FDUM arasındaki fark nedir?

FDU yüksek statik basınçlı, FDUM ise düşük/orta statik basınçlı kanallı iç ünitedir. Mitsubishi Heavy Industries, Ltd.

FDU ile FDUT arasındaki fark nedir?

FDUT ince gövdeli ve düşük statik basınçlı kanal uygulamalarına yöneliktir. FDU ise daha yüksek statik basınç gerektiren kanal sistemleri için geliştirilmiştir. Mitsubishi Heavy Industries, Ltd.

FDU R32 ile kullanılabilir mi?

MHI'nin güncel FD serisi dokümanında FDU ailesi R32/R410A Hybrid ürün gamında gösterilmektedir. Ancak iç ve dış ünite modelinin soğutucu akışkan uyumluluğu proje bazında güncel seçim dokümanından doğrulanmalıdır. Mitsubishi Heavy Industries, Ltd.

FDU hangi projelerde tercih edilebilir?

FDU; uzun veya yüksek basınç kayıplı kanal tesisatlarının bulunduğu ofis, otel, mağaza, showroom, restoran, toplantı salonu ve diğer ticari yapılarda uygun kapasite ve kanal hesabıyla değerlendirilebilir.

FDU gizli tavan tipi midir?

Evet. FDU kanal bağlantılı bir iç ünitedir ve genellikle asma tavan veya teknik hacim içerisinde gizlenerek kullanılır. Mahalde hava dağıtımı kanal sistemi ve menfez/difüzörler üzerinden gerçekleştirilir.

FDU seçiminde sadece kapasite yeterli mi?

Hayır. Soğutma/ısıtma kapasitesinin yanında hava debisi ve kanal sisteminin toplam basınç kaybı mutlaka değerlendirilmelidir. FDU'nun gerekli ESP ayarı kanal hesabına göre belirlenmelidir.
