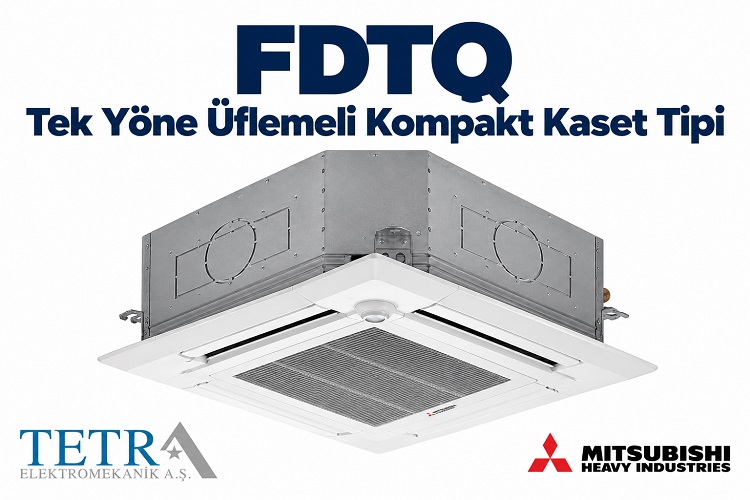

Mitsubishi Heavy Industries FDTQ Tek Yöne Üflemeli Kompakt Kaset Tipi

VRF projelerinde her mahal için dört veya iki yönlü kaset tipi iç ünite kullanılması gerekmez. Küçük odalarda veya havanın belirli bir doğrultuda dağıtılmasının istendiği mahallerde daha kompakt ve tek yönlü bir iç ünite tercih edilmesi hem mimari yerleşim hem de kullanıcı konforu açısından avantaj sağlayabilir.

Mitsubishi Heavy Industries FDTQ, tam olarak bu ihtiyaca yönelik geliştirilmiş tek yöne üflemeli kompakt tavan kaset tipi iç ünitedir. Mitsubishi Heavy Industries, FDTQ modelini güncel ürün gamında “Ceiling Cassette - 1way Compact” olarak sınıflandırmaktadır. Mitsubishi Heavy Industries, Ltd.

FDTQ'nun öne çıkan yönü, tek yönlü hava dağılımını oldukça kompakt bir gövdeyle birleştirmesidir. Böylece özellikle standart kaset tipi cihazların fiziksel olarak büyük kaldığı küçük mahaller için alternatif oluşturur.

FDTQ Tek Yöne Üflemeli Kompakt Kaset Tipi Nedir?

FDTQ, Mitsubishi Heavy Industries KXZ VRF iç ünite ailesinde bulunan kompakt kaset tipi cihazlardan biridir.

Cihazın gövdesi asma tavan içerisinde kalırken mahal tarafında dekoratif panel bulunur. Hava tek ana yönde mahal içerisine gönderilir.

MHI'nin güncel kaset tipi iç ünite sınıflandırması FDTQ'nun diğer modellerden farkını net biçimde ortaya koymaktadır:

• FDT: 4 yöne üflemeli kaset tipi
• FDTC: 4 yöne üflemeli kompakt kaset tipi
• FDTW: 2 yöne üflemeli kaset tipi
• FDTS: Tek yöne üflemeli kaset tipi
• FDTQ: Tek yöne üflemeli kompakt kaset tipi. Mitsubishi Heavy Industries, Ltd.

Bu ürün çeşitliliği sayesinde iç ünite tipi yalnızca kapasiteye göre değil, mahal geometrisine ve mimari gereksinimlere göre de belirlenebilir.

2,2–3,6 kW Kapasite Seçenekleri

FDTQ özellikle küçük ve orta büyüklükteki mahaller için geliştirilmiştir.

Mitsubishi Heavy Industries'in güncel VRF teknik dokümanlarında üç temel FDTQ modeli yer almaktadır. Mitsubishi Heavy Industries, Ltd.

Bu kapasite sınıfları özellikle küçük ofisler, otel odaları, toplantı odaları ve bağımsız ticari mahaller için seçenek oluşturur. Mitsubishi Heavy Industries, Ltd.

Ancak nihai model seçimi yalnızca metrekare üzerinden yapılmamalıdır. Mahal ısı yükü, cam alanı, cephe yönü, kişi sayısı, aydınlatma, elektronik ekipmanlar ve taze hava yükü birlikte hesaplanmalıdır.

Tek Yönlü Hava Dağılımı

FDTQ'nun temel özelliği şartlandırılmış havayı tek yönde dağıtmasıdır.

Dört yönlü bir kaset tipi iç ünite merkezi bir noktadan mahalin dört tarafına hava gönderirken FDTQ hava akışını belirli bir doğrultuda gerçekleştirir. Mitsubishi Heavy Industries de ürünü resmi olarak tek yönlü kompakt kaset kategorisinde sunmaktadır. Mitsubishi Heavy Industries, Ltd.

Bu özellik cihazın özellikle duvara yakın tavan bölgelerine veya havanın belirli bir yöne gönderilmesinin istendiği mahallere uygulanmasına imkân verebilir.

Doğru konumlandırma yapıldığında hava akışının gereksiz yönlere gönderilmesi yerine kullanılan bölgeye doğru yönlendirilmesi mümkün olur.

Standart 600 × 600 mm Tavan Sistemlerine Uyum

FDTQ'nun proje açısından önemli avantajlarından biri standart 600 × 600 mm tavan sistemlerine uyum sağlamasıdır.

Mitsubishi Heavy Industries'in güncel VRF dokümanı FDTQ'nun standart 600 × 600 tavan sistemlerine uyduğunu açıkça belirtmektedir. Mitsubishi Heavy Industries, Ltd.

Bu özellik özellikle modüler asma tavan kullanılan ofis ve ticari yapılarda önemlidir.

Aydınlatma, sprinkler, yangın algılama, havalandırma menfezleri ve klima iç ünitelerinin aynı tavan düzleminde koordineli şekilde yerleştirilmesi gerekir. FDTQ'nun kompakt yapısı bu koordinasyonu kolaylaştırabilir.

Yalnızca 250 mm Ultra İnce Gövde

Asma tavan uygulamalarında cihaz genişliği kadar yüksekliği de önemlidir.

Mitsubishi Heavy Industries, FDTQ'nun tavan içerisindeki gövde yüksekliğini yalnızca 250 mm olarak belirtmektedir. Mitsubishi Heavy Industries, Ltd.

Bu ultra ince tasarım özellikle tavan boşluğunun sınırlı olduğu projelerde avantaj sağlar.

Mevcut yapılarda tavan içerisinde elektrik kablo tavaları, yangın tesisatı, havalandırma kanalları ve diğer mekanik sistemler bulunabilir. Bu nedenle standart bir iç ünite için yeterli yükseklik bulunmayan noktalarda FDTQ'nun ince yapısı önemli bir uygulama avantajına dönüşebilir.

Küçük Mahaller İçin Tasarlanmış Hava Debisi

FDTQ yüksek hava debili büyük bir kaset tipi cihaz olmak yerine küçük odalarda konforlu iklimlendirmeye odaklanan bir üründür.

Mitsubishi Heavy Industries, düşük fan hızında hava debisinin 5,4 m³/dakika seviyesine kadar inebildiğini ve bu özelliğin küçük mahallerde konforlu ve etkili soğutmaya yardımcı olduğunu belirtmektedir. Mitsubishi Heavy Industries, Ltd.

Küçük bir odada gereğinden yüksek hava hızı kullanıcılarda rahatsızlık oluşturabilir.

Bu nedenle cihazın kapasitesi kadar hava debisinin de mahal büyüklüğüyle uyumlu olması gerekir.

Standart Kondens Drenaj Pompası

Kaset tipi iç ünitelerde soğutma sırasında oluşan yoğuşma suyunun güvenli şekilde uzaklaştırılması gerekir.

FDTQ'da kondens drenaj pompası standart olarak bulunmaktadır. Mitsubishi Heavy Industries, Ltd.

Drenaj pompası, asma tavan içerisindeki yoğuşma hattının uygulanmasında tasarım esnekliği sağlar.

Bununla birlikte drenaj borusu eğimi, maksimum kaldırma yüksekliği ve borulama şekli mutlaka Mitsubishi Heavy Industries montaj talimatlarına uygun şekilde hazırlanmalıdır.

Opsiyonel Hareket Sensörü

FDTQ için Motion Sensor, yani hareket sensörü opsiyonu bulunmaktadır.

Sensör tavan veya duvar düzlemine yerleştirilebilir ve mahal içerisinde kullanıcı bulunup bulunmadığını ve hareket seviyesini algılayabilir. MHI bu özelliğin kullanıcı konforunu ve enerji tasarrufu performansını geliştirmeye yönelik olduğunu belirtmektedir. Mitsubishi Heavy Industries, Ltd.

Örneğin küçük bir toplantı odası günün önemli bölümünde boş kalabilir.

Hareket sensörüyle oluşturulan uygun kontrol senaryolarında mahalin kullanım durumu dikkate alınarak sistem işletmesi optimize edilebilir.

Bu özellik özellikle değişken kullanım yoğunluğuna sahip küçük ticari alanlarda avantaj sağlayabilir.

Dış Hava Bağlantısı İçin Hazırlık

FDTQ'nun gövdesinde dış hava bağlantısı için kullanılabilecek bir açıklık bulunmaktadır.

MHI teknik çizimlerinde “Outside air opening for ducting” olarak gösterilen bu bölüm, projeye ve uygulama şartlarına bağlı olarak dış hava kanal bağlantısına yönelik hazırlık sağlar. Mitsubishi Heavy Industries, Ltd.

Ancak iç ünitenin dış hava bağlantısı, bina taze hava ihtiyacının tamamını otomatik olarak karşıladığı anlamına gelmez.

Gerekli taze hava miktarı ayrıca hesaplanmalı ve havalandırma sistemiyle birlikte projelendirilmelidir.

Doğrudan Üfleme Paneli

FDTQ farklı panel çözümleriyle uygulanabilir.

MHI teknik dokümanlarında FDTQ22, FDTQ28 ve FDTQ36 modelleri için doğrudan üfleme paneli seçenekleri listelenmektedir. Mitsubishi Heavy Industries, Ltd.

Bu panel yapısı cihazdan çıkan şartlandırılmış havanın doğrudan mahal içerisine gönderilmesine olanak sağlar.

Panel seçimi yapılırken tavan tipi ve mimari uygulama dikkate alınmalıdır.

Geniş Panel Seçeneği

Standart modüler tavan dışında katı veya farklı tavan uygulamalarında FDTQ için opsiyonel geniş panel çözümü de bulunmaktadır.

Mitsubishi Heavy Industries güncel dokümanında bu uygulamayı “Optional wide panel shown for solid ceiling” şeklinde tanımlamaktadır. Mitsubishi Heavy Industries, Ltd.

Bu seçenek FDTQ'nun yalnızca standart modüler tavanlarda değil, uygun aksesuar kullanılması halinde farklı tavan uygulamalarında da değerlendirilebilmesine yardımcı olur.

Kablolu Kumanda Seçenekleri

FDTQ farklı Mitsubishi Heavy Industries kontrol cihazlarıyla kullanılabilir.

Güncel VRF dokümanında FDTQ için RC-ES1, RC-E5 ve RC-EX3D kablolu kumanda seçenekleri gösterilmektedir. Mitsubishi Heavy Industries, Ltd.

Kablolu kumandalar özellikle ticari yapılarda çalışma modu, sıcaklık ve fan ayarlarının düzenli şekilde yönetilmesine yardımcı olur.

Hangi fonksiyonların kullanılabileceği seçilen kumanda, iç ünite ve sistem konfigürasyonuna göre değişebilir.

Kablosuz Kumanda Seçeneği

FDTQ kablosuz kumandayla da kullanılabilir.

MHI güncel dokümanında RCN-KIT4-E2 kablosuz kontrol seçeneğini FDTQ için göstermektedir. Mitsubishi Heavy Industries, Ltd.

Bu seçenek özellikle duvarda sabit kontrol panelinin tercih edilmediği küçük ofis, otel odası ve benzeri uygulamalarda değerlendirilebilir.

Kontrol ekipmanı nihai proje ihtiyaçlarına göre belirlenmelidir.

R32 Sistemlerde FDTQ

Mitsubishi Heavy Industries'in güncel KXZ ürün dokümanında FDTQ22–36 için R32 soğutucu akışkan uygulamalarına yönelik güvenlik ekipmanları da gösterilmektedir.

R32 uygulamalarında soğutucu akışkan kaçak dedektörü ve shut-off valve gibi ekipmanlar opsiyonel olarak kullanılabilmektedir. Mitsubishi Heavy Industries, Ltd.

MHI ayrıca önemli bir uyumluluk uyarısı yapmaktadır: R32 iç üniteler R410A dış ünitelerle, R410A iç üniteler de R32 dış ünitelerle uyumlu değildir. Mitsubishi Heavy Industries, Ltd.

Dolayısıyla FDTQ seçiminde yalnızca model kodu değil, kullanılacak soğutucu akışkan ve dış ünite sistemi de mutlaka doğrulanmalıdır.

FDTQ ile FDTS Arasındaki Fark

FDTQ ile FDTS'nin ortak noktası her ikisinin de tek yöne üflemeli kaset tipi olmasıdır.

Temel fark kompaktlıktır.

MHI ürün gamında:

FDTS: Tek yöne üflemeli kaset tipi
FDTQ: Tek yöne üflemeli kompakt kaset tipi

olarak sınıflandırılmaktadır. Mitsubishi Heavy Industries, Ltd.

FDTQ özellikle küçük kapasite ihtiyacı ve sınırlı tavan alanı bulunan projelere yöneliktir.

FDTQ ile FDTC Arasındaki Fark

FDTC ve FDTQ'nun ikisi de kompakt kaset tipi iç ünitelerdir fakat hava dağılımları farklıdır.

FDTC dört yöne, FDTQ ise tek yöne hava üfler. Mitsubishi Heavy Industries, Ltd.

FDTC daha merkezi konumlandırılarak dört farklı yöne hava dağıtılması gereken mahaller için uygun bir çözüm oluştururken FDTQ havanın belirli bir yönde gönderilmesinin istendiği küçük alanlarda değerlendirilebilir.

FDTQ ile FDTW Arasındaki Fark

FDTW iki yöne üflemeli kaset tipi iç ünitedir.

FDTQ ise tek yönlü ve kompakt yapıdadır.

MHI'nin resmi kaset tipi ürün gamında iki ürün farklı kategorilerde sunulmaktadır. Mitsubishi Heavy Industries, Ltd.

Dikdörtgen bir mahalde havanın iki karşı tarafa dağıtılması gerekiyorsa FDTW; daha küçük bir mahalde tek doğrultulu hava dağılımı gerekiyorsa FDTQ değerlendirilebilir.

FDTQ ile FDT Arasındaki Fark

FDT standart dört yönlü kaset tipi iç ünitedir ve daha geniş kapasite seçeneklerine sahiptir.

FDTQ ise küçük kapasite sınıfında tek yönlü kompakt bir kasettir.

MHI'nin KXZ iç ünite ürün tablosunda FDT'nin daha geniş kapasite skalasında, FDTQ'nun ise 22, 28 ve 36 sınıflarında konumlandırıldığı görülmektedir. Mitsubishi Heavy Industries, Ltd.

Bu nedenle iki ürün farklı mahal ve mimari gereksinimlere cevap verir.

Küçük Ofislerde FDTQ Kullanımı

FDTQ özellikle küçük bağımsız ofislerde değerlendirilebilecek bir iç ünitedir.

2,2–3,6 kW kapasite aralığı ve düşük fan hızındaki 5,4 m³/dakika hava debisi küçük mahallerde konforlu hava dağılımını desteklemek üzere tasarlanmıştır. Mitsubishi Heavy Industries, Ltd.

600 × 600 mm tavan sistemlerine uyum sağlaması da modüler asma tavan kullanılan ofislerde cihazın mimariye entegrasyonunu kolaylaştırabilir.

Otel Odalarında FDTQ

Otel odalarında iç ünitenin fiziksel boyutları ve hava yönü özellikle önemlidir.

FDTQ'nun tek yönlü hava dağılımı, doğru yerleşim yapılması durumunda şartlandırılmış havanın yatak veya oturma alanına doğrudan rahatsız edici biçimde yönelmesini önleyecek bir tasarım oluşturulmasına yardımcı olabilir.

250 mm'lik ince gövde de sınırlı asma tavan boşluğuna sahip otel projelerinde avantaj sağlayabilir. Mitsubishi Heavy Industries, Ltd.

Toplantı Odalarında FDTQ

Küçük toplantı odalarında kullanım yoğunluğu gün içerisinde önemli ölçüde değişebilir.

Oda bir süre tamamen boş kaldıktan sonra kısa süre içerisinde birkaç kişi tarafından kullanılabilir.

Opsiyonel hareket sensörü bu değişken kullanım durumunun algılanmasına ve uygun kontrol sisteminde enerji tüketiminin optimize edilmesine yardımcı olabilir. Mitsubishi Heavy Industries, Ltd.

Butik Mağazalarda FDTQ

Küçük mağazalarda tavan alanı genellikle aydınlatma, sprinkler, güvenlik kamerası ve havalandırma elemanlarıyla paylaşılır.

FDTQ'nun kompakt ve ince yapısı bu tür uygulamalarda cihaz yerleşimini kolaylaştırabilir.

Tek yönlü hava dağılımı sayesinde cihaz mağazanın geometrisine uygun bir noktaya yerleştirilerek şartlandırılmış hava satış alanına doğru yönlendirilebilir.

Renovasyon Projelerinde FDTQ

Mevcut yapılarda mekanik tesisat için ayrılmış tavan boşluğu genellikle yeni yapılara kıyasla daha sınırlıdır.

FDTQ'nun 250 mm ultra ince gövdesi bu tür renovasyon projelerinde önemli avantaj sağlayabilir. Mitsubishi Heavy Industries, Ltd.

Bununla birlikte cihazın yalnızca fiziksel olarak sığması yeterli değildir. Servis alanı, drenaj, soğutucu akışkan boruları, elektrik bağlantıları ve panel montaj alanı da birlikte kontrol edilmelidir.

FDTQ Seçiminde Nelere Dikkat Edilmelidir?

FDTQ seçiminin ilk aşamasında gerçek soğutma ve ısıtma yükü hesaplanmalıdır.

Daha sonra mahallin geometrisinin tek yönlü hava dağılımına uygun olup olmadığı değerlendirilmelidir.

Asma tavan içerisinde 250 mm cihaz gövdesinin yanında borulama, drenaj ve servis için gerekli alanın bulunması gerekir.

600 × 600 mm tavan sistemi kullanılıyorsa cihazın aydınlatma, sprinkler ve diğer ekipmanlarla çakışmaması sağlanmalıdır. Mitsubishi Heavy Industries, Ltd.

R32 kullanılan projelerde ise mahal hacmi, soğutucu akışkan miktarı ve gerekli güvenlik ekipmanları ilgili MHI dokümanları ve yürürlükteki standartlar doğrultusunda ayrıca değerlendirilmelidir. Mitsubishi Heavy Industries, Ltd.

Mitsubishi Heavy FDTQ'nun Avantajları

FDTQ'nun en önemli avantajı tek yönlü hava dağılımını küçük ve ince bir gövde içerisinde sunmasıdır.

2,2–3,6 kW kapasite seçenekleri küçük mahaller için uygun ürün seçimini kolaylaştırırken 600 × 600 mm tavan uyumluluğu mimari entegrasyonu destekler. Mitsubishi Heavy Industries, Ltd.

250 mm ultra ince tasarım sınırlı tavan boşluğunda montaj avantajı sağlarken standart kondens drenaj pompası uygulamayı kolaylaştırır. Opsiyonel hareket sensörü ise kullanıcı varlığına bağlı kontrol senaryolarına imkân verir. Mitsubishi Heavy Industries, Ltd.

Tetra Elektromekanik ile Mitsubishi Heavy FDTQ Çözümleri

Tetra Elektromekanik, Mitsubishi Heavy Industries VRF sistemlerinde proje koşullarına uygun iç ve dış ünite seçimi, kapasite belirleme, borulama, drenaj ve kontrol sistemi planlamasına yönelik çözümler sunmaktadır.

FDTQ gibi kompakt kaset tipi iç ünitelerde kapasitenin yanı sıra cihazın tavandaki konumu, hava üfleme yönü, kullanıcı yerleşimi ve diğer mekanik-elektrik ekipmanlarla koordinasyonu birlikte değerlendirilmelidir.

Özellikle R32 sistemlerde dış ünite–iç ünite uyumluluğu ve projeye özgü güvenlik gereksinimleri teknik seçim aşamasında kontrol edilmelidir.

Sonuç

Mitsubishi Heavy Industries FDTQ Tek Yöne Üflemeli Kompakt Kaset Tipi, küçük ticari mahaller ve sınırlı asma tavan alanları için geliştirilmiş kompakt bir VRF iç ünitesidir.

FDTQ22, FDTQ28 ve FDTQ36 modelleri sırasıyla 2,2, 2,8 ve 3,6 kW nominal soğutma kapasitesi sunmaktadır. Seri standart 600 × 600 mm tavan sistemlerine uyum sağlayan ve yalnızca 250 mm tavan içi yüksekliğe sahip kompakt bir tasarıma sahiptir. Mitsubishi Heavy Industries, Ltd.

Standart kondens drenaj pompası, opsiyonel hareket sensörü, kablolu ve kablosuz kontrol alternatifleri ve R32 sistemlere yönelik güvenlik ekipmanı seçenekleri ürünün farklı proje koşullarına adapte edilmesini destekler. Mitsubishi Heavy Industries, Ltd.

Bu özellikleriyle FDTQ; küçük ofis, toplantı odası, otel odası, butik mağaza ve benzeri alanlarda doğru kapasite ve yerleşim tasarımıyla değerlendirilebilir.

Tetra & Tetramech

Tetra Elektromekanik ve Gürcistan yapılanması Tetramech, Mitsubishi Heavy Industries VRF ve ticari iklimlendirme projelerinde ürün seçimi, projelendirme ve uygulama süreçlerine yönelik çözümler sunmaktadır.

FDTQ uygulamalarında kapasite, tek yönlü hava dağılımı, asma tavan yapısı, dış ünite seçimi, drenaj, soğutucu akışkan altyapısı ve kontrol sistemi birlikte değerlendirilerek projeye uygun sistem konfigürasyonu oluşturulabilir.

Sıkça Sorulan Sorular

Mitsubishi Heavy FDTQ nedir?

FDTQ, Mitsubishi Heavy Industries'in tek yöne üflemeli kompakt tavan kaset tipi VRF iç ünitesidir. Mitsubishi Heavy Industries, Ltd.

FDTQ kaç yöne hava üfler?

FDTQ tek yöne hava üfler. MHI ürünü resmi olarak “Ceiling Cassette - 1way Compact” kategorisinde sınıflandırmaktadır. Mitsubishi Heavy Industries, Ltd.

FDTQ hangi kapasitelere sahiptir?

FDTQ22, FDTQ28 ve FDTQ36 modelleri sırasıyla 2,2 kW, 2,8 kW ve 3,6 kW nominal soğutma kapasitesine sahiptir. Nominal ısıtma değerleri 2,5, 3,2 ve 4,0 kW'tır. Mitsubishi Heavy Industries, Ltd.

FDTQ 600 × 600 mm tavana uygun mu?

Evet. Mitsubishi Heavy Industries güncel VRF dokümanında FDTQ'nun standart 600 × 600 mm tavan sistemlerine uyduğunu belirtmektedir. Mitsubishi Heavy Industries, Ltd.

FDTQ'nun yüksekliği ne kadar?

FDTQ yalnızca 250 mm tavan içi gövde yüksekliğine sahiptir. Mitsubishi Heavy Industries, Ltd.

FDTQ'da drenaj pompası var mı?

Evet. Kondens drenaj pompası standart donanım olarak belirtilmektedir. Mitsubishi Heavy Industries, Ltd.

FDTQ'da hareket sensörü kullanılabilir mi?

Evet. Opsiyonel hareket sensörü mahaldeki kullanıcı varlığını ve hareket seviyesini algılayarak uygun kontrol sisteminde konfor ve enerji tasarrufuna katkı sağlayabilir. Mitsubishi Heavy Industries, Ltd.

FDTQ ile FDTS arasındaki fark nedir?

Her ikisi de tek yönlü kaset tipidir. FDTQ kompakt, FDTS ise standart tek yönlü kaset tipi iç ünitedir. Mitsubishi Heavy Industries, Ltd.

FDTQ ile FDTC arasındaki fark nedir?

Her ikisi de kompakt kaset tipi iç ünitedir. FDTC dört yöne, FDTQ ise tek yöne hava dağıtır. Mitsubishi Heavy Industries, Ltd.

FDTQ hangi alanlarda kullanılabilir?

Küçük ofisler, otel odaları, toplantı odaları, butik mağazalar ve sınırlı tavan alanına sahip ticari mahallerde uygun kapasite ve proje tasarımıyla değerlendirilebilir.
