Grundfos MAGNA1 32-40 Sirkülasyon Pompası

Isıtma ve soğutma sistemlerinde sirkülasyon pompasının doğru seçilmesi; tesisatın dengeli çalışması, terminal cihazlara gerekli su debisinin ulaştırılması ve pompalama enerjisinin kontrol altında tutulması açısından önemlidir.

Grundfos MAGNA1 32-40, MAGNA1 elektronik kontrollü sirkülasyon pompası ailesinin DN32 bağlantı sınıfındaki modellerinden biridir. Özellikle daha büyük bağlantı çapına ihtiyaç duyulan ancak yüksek basma yüksekliği gerektirmeyen uygun hidronik devrelerde değerlendirilebilir.

Grundfos, MAGNA1 ailesini ısıtma, kullanım sıcak suyu, klima ve soğutma, toprak kaynaklı ısı pompası ve güneş enerjili ısıtma uygulamalarında kullanılabilecek bir sirkülasyon pompası ailesi olarak tanımlar. Seri özellikle ticari yapılar ve daha büyük konut uygulamalarına yönelik geliştirilmiştir. Grundfos

Grundfos MAGNA1 32-40 Nedir?

MAGNA1 32-40, tesisat içerisindeki suyun veya uygun akışkanın sirkülasyonunu sağlamak için kullanılan elektronik kontrollü bir ıslak rotorlu sirkülasyon pompasıdır.

Geleneksel sabit hızlı pompalara kıyasla elektronik kontrol yapısı, değişken sistem yüklerine daha uygun bir işletme sağlar.

Örneğin fan coil sisteminde iki yollu vanalar kapandığında veya radyatör tesisatındaki termostatik vanalar debiyi azalttığında sistemin pompalama ihtiyacı değişir.

Elektronik kontrollü bir sirkülasyon pompasının temel avantajlarından biri bu değişken çalışma koşullarına daha uygun şekilde çalışabilmesidir.

MAGNA1 32-40 Model Kodu Ne Anlama Gelir?

Model kodundaki 32, pompanın DN32 bağlantı sınıfını belirtir.

40 ise yaklaşık 4 metre basma yüksekliği sınıfını ifade eder.

Ancak 32-40 kodunun “pompa her çalışma noktasında 4 metre basar” şeklinde yorumlanması doğru değildir.

Sirkülasyon pompalarında debi arttıkça elde edilen basma yüksekliği performans eğrisine göre değişir. Bu nedenle gerçek seçim noktası Grundfos performans eğrisi üzerinden kontrol edilmelidir.

Grundfos MAGNA1 32-40 Temel Teknik Özellikleri

Grundfos'un güncel MAGNA1 ürün gamında standart MAGNA1 32-40 dişli modelinin montaj uzunluğu 180 mm olarak belirtilmektedir. Aynı grupta MAGNA1 32-60, 32-80 ve 32-100 modelleri de 180 mm montaj uzunluğuna sahiptir. Flanşlı MAGNA1 32-40 F ise ayrı bir üründür ve 220 mm montaj uzunluğundadır. Grundfos API

MAGNA1 32-40 ile 32-40 F Aynı Ürün Değildir

Ürün seçiminde özellikle bu ayrıntıya dikkat edilmelidir.

MAGNA1 32-40 standart dişli bağlantılı modeldir ve 180 mm montaj uzunluğu sınıfındadır.

MAGNA1 32-40 F ise flanş bağlantılı versiyondur ve Grundfos ürün gamında 220 mm montaj uzunluğuyla listelenir. Grundfos API

Bu nedenle mevcut pompa değişiminde yalnızca “32-40” ifadesine bakmak yeterli değildir.

Bağlantı şekli ve montaj uzunluğu mutlaka kontrol edilmelidir.

Elektronik Kontrollü Pompa Teknolojisinin Avantajı

Bir mekanik tesisat yıl boyunca sürekli maksimum yükte çalışmaz.

Dış hava sıcaklığı, mahal kullanım durumu, güneş kazançları ve terminal cihazların çalışma durumları sistem yükünü sürekli değiştirir.

Bu nedenle pompanın da her zaman maksimum kapasitede çalışması gerekli değildir.

Grundfos, MAGNA1'i özellikle değişken debili ısıtma sistemlerinde pompa çalışma noktasının optimize edilmesine ve enerji tüketiminin azaltılmasına uygun bir çözüm olarak konumlandırmaktadır. Grundfos

MAGNA1 ve Enerji Verimliliği

Pompa seçiminde enerji tüketimi özellikle uzun çalışma sürelerine sahip HVAC sistemlerinde önemlidir.

Grundfos, MAGNA1 Model C tek pompalı modellerde enerji verimliliği endeksinin EEI ≤ 0,20 seviyesine ulaşabildiğini belirtmektedir. Bu değer ürün ailesi seviyesindeki bilgidir; kesin MAGNA1 32-40 varyantı için güncel ürün veri sayfası kontrol edilmelidir. Grundfos

Enerji verimliliğinde yalnızca pompanın teknolojisi değil, doğru boyutlandırılması da önemlidir.

Gereğinden büyük bir elektronik kontrollü pompa seçmek doğru mühendislik yaklaşımı değildir.

Isıtma Sistemlerinde MAGNA1 32-40

MAGNA1 32-40'ın temel uygulamalarından biri sıcak sulu ısıtma sistemleridir.

Kazan veya ısı pompasında hazırlanan sıcak suyun radyatörlere, fan coillere veya diğer terminal cihazlara taşınabilmesi için sirkülasyon pompası gerekir.

Pompa gerekli debiyi sağlarken sistemde oluşan sürtünme ve ekipman basınç kayıplarını karşılar.

MAGNA1 32-40, gerekli çalışma noktası kendi performans eğrisi içerisinde bulunan DN32 sistemlerde değerlendirilebilir.

Radyatörlü Isıtma Sistemleri

Termostatik radyatör vanalarının bulunduğu sistemlerde tesisat debisi sabit değildir.

Mahaller istenilen sıcaklığa ulaştığında bazı termostatik vanalar kapanmaya başlar. Bunun sonucunda sistemin toplam debi ihtiyacı azalır.

Bu tür değişken debili sistemlerde elektronik kontrollü sirkülasyon pompaları önemli avantaj sağlayabilir.

MAGNA1 32-40'ın uygun olup olmadığı ise radyatör sayısına göre değil, tesisatın hesaplanan debi ve basınç kaybına göre belirlenmelidir.

Fan Coil Sistemlerinde MAGNA1 32-40

Fan coil tesisatlarında da sistem debisi işletme sırasında önemli ölçüde değişebilir.

Özellikle iki yollu motorlu vanaların kullanıldığı projelerde, mahal sıcaklığı istenilen seviyeye ulaştığında ilgili fan coil devresindeki vana kapanır.

Çok sayıda vananın kapanması toplam su debisini azaltır.

MAGNA1 gibi elektronik kontrollü pompalar bu tip değişken debili sistemlerde değerlendirilebilir.

Ancak MAGNA1 32-40 yaklaşık 4 metre sınıfındaki bir model olduğundan, uzun boru hatları ve yüksek basınç kaybı bulunan projelerde daha yüksek basma yüksekliğine sahip MAGNA1 32 modellerinin incelenmesi gerekebilir.

Yerden Isıtma Sistemlerinde Kullanımı

Yerden ısıtma sistemlerinde gerekli pompa kapasitesi;

kollektör sayısı, devre uzunlukları, boru çapları, devre debileri, kontrol vanaları ve diğer hidrolik ekipmanların basınç kayıplarına bağlıdır.

MAGNA1 32-40, toplam debisi daha yüksek ancak kritik devre basınç kaybı nispeten düşük olan uygun DN32 sistemlerde değerlendirilebilir.

Yalnızca ana tesisat borusunun DN32 olması, bu pompanın doğru seçim olduğunu göstermez.

Isı Pompası Sistemlerinde MAGNA1 32-40

Grundfos, MAGNA1 ürün ailesinin uygulamaları arasında toprak kaynaklı ısı pompası sistemlerini de belirtmektedir. Seri ayrıca genel ısıtma ve soğutma uygulamalarında kullanılabilmektedir. Grundfos

Isı pompası sisteminde pompa seçiminde cihaz üreticisinin istediği minimum ve nominal su debisi önemlidir.

Bunun yanında eşanjör, boru, vana, filtre ve diğer ekipmanların oluşturduğu basınç kaybı hesaplanmalıdır.

MAGNA1 32-40 ancak bu çalışma noktası kendi performans alanına uygunsa tercih edilmelidir.

Soğutma Sistemlerinde Kullanımı

MAGNA1 ailesi klima ve soğutma sistemlerinde de kullanılmak üzere tasarlanmıştır. Grundfos, MAGNA1 için -10 °C ile +110 °C arasında akışkan sıcaklığı çalışma aralığı belirtmektedir. Grundfos

Bu nedenle uygun sistem tasarımı ve akışkan koşulları altında soğutulmuş su uygulamalarında değerlendirilebilir.

Soğutma tesisatlarında düşük akışkan sıcaklığı nedeniyle yoğuşma koşulları ve varsa glikol konsantrasyonu ayrıca dikkate alınmalıdır.

Chiller ve Klima Santrali Devrelerinde MAGNA1 32-40

Chiller sistemlerinde gerekli su debisi, sistemin soğutma kapasitesi ve tasarım sıcaklık farkına göre belirlenir.

Ardından borular, vanalar, filtreler, fan coil serpantinleri ve klima santrali bataryalarının basınç kayıpları hesaplanır.

MAGNA1 32-40, hesaplanan çalışma noktasını karşılıyorsa uygun sekonder veya dağıtım devrelerinde değerlendirilebilir.

Ancak büyük bir boru çapına sahip olmak, mutlaka yüksek basma yüksekliğine ihtiyaç olduğu anlamına gelmez.

Bu nedenle DN32 bağlantılı 32-40 modeli bazı yüksek debi/düşük direnç karakteristiğine sahip devrelerde uygun bir seçenek olabilir.

MAGNA1 25-40 ile MAGNA1 32-40 Arasındaki Fark

Bu iki modelin isimlerindeki 40, benzer basma yüksekliği sınıfını ifade eder.

Temel fark bağlantı boyutudur.

MAGNA1 25-40 DN25 sınıfında, MAGNA1 32-40 ise DN32 sınıfındadır. Grundfos'un ürün gamında her iki standart model de 180 mm montaj uzunluğuyla listelenmektedir. Grundfos API

Dolayısıyla yalnızca “4 metre pompa lazım” denilerek iki modelden biri seçilmemelidir.

Tesisat bağlantısı ve gerekli debi de değerlendirilmelidir.

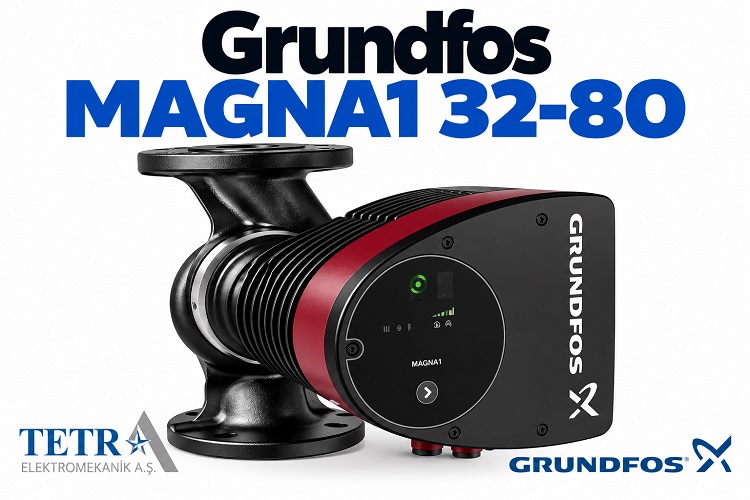

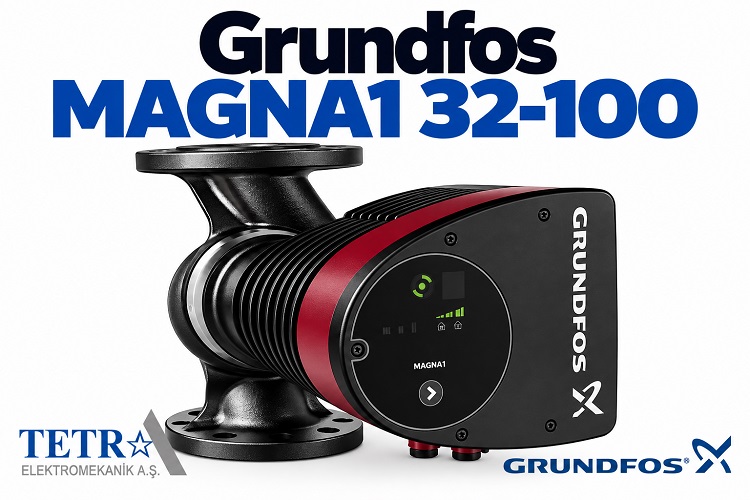

MAGNA1 32-40, 32-60, 32-80 ve 32-100 Karşılaştırması

Grundfos'un standart dişli MAGNA1 DN32 ürün grubunda farklı hidrolik performans seçenekleri bulunur. Grundfos API

Bu sıralama, aynı bağlantı sınıfında farklı sistem dirençlerine uygun alternatifler sunar.

MAGNA1 32-40 çalışma noktasını karşılıyorsa daha yüksek basma yüksekliğine sahip 32-60 veya 32-80 kullanılması otomatik olarak avantaj sağlamaz.

DN32 Bağlantı Neden Önemlidir?

Pompanın bağlantı ölçüsü tesisatın mekanik uyumluluğu açısından önemlidir.

Özellikle mevcut bir pompanın değiştirilmesi sırasında eski cihazın bağlantı çapı, montaj uzunluğu ve bağlantı tipi kontrol edilmelidir.

Ancak bağlantı ölçüsü tek başına pompa seçimi için yeterli değildir.

Aynı DN32 bağlantıya sahip 32-40, 32-60, 32-80 ve 32-100 modellerinin hidrolik performansları birbirinden farklıdır. Grundfos API

180 mm Montaj Uzunluğunun Önemi

Grundfos MAGNA1 32-40 standart dişli versiyonunun montaj uzunluğu 180 mm'dir. Grundfos API

Bu ölçü özellikle pompa yenileme uygulamalarında önem taşır.

Mevcut pompanın bağlantı noktaları arasındaki mesafe 180 mm ise fiziksel değişim daha kolay olabilir.

Ancak yeni pompanın performansının eski sistemin ihtiyacını karşılayıp karşılamadığı ayrıca kontrol edilmelidir.

Debi Hesabı Nasıl Yapılmalıdır?

Sirkülasyon pompası seçiminde ilk temel parametre debidir.

Isıtma sistemlerinde gerekli debi; sistem kapasitesi ve gidiş-dönüş su sıcaklığı farkıyla ilişkilidir.

Soğutma sistemlerinde de benzer şekilde soğutma kapasitesi ve tasarım sıcaklık farkı esas alınır.

Bu nedenle pompa seçimi yalnızca DN çapına veya bina büyüklüğüne göre yapılmamalıdır.

Önce gerekli m³/h, ardından gerekli mSS hesaplanmalıdır.

Basma Yüksekliği Nasıl Belirlenir?

Kapalı devre ısıtma ve soğutma sistemlerinde sık karşılaşılan hatalardan biri bina yüksekliğinin pompa basma yüksekliği olarak kabul edilmesidir.

Kapalı devrede pompa esas olarak sistemdeki dinamik basınç kayıplarını karşılar.

Bunlar arasında boru sürtünmeleri, dirsekler, teesler, kontrol vanaları, balans vanaları, filtreler, pislik tutucular, eşanjörler ve terminal cihazlar bulunur.

Bu nedenle 20 metre yüksekliğindeki bir binada otomatik olarak 20 mSS sirkülasyon pompası gerektiği söylenemez.

Kritik devrenin basınç kaybı hesaplanmalıdır.

Gereğinden Büyük Pompa Neden Seçilmemeli?

Daha yüksek kapasiteli pompa her zaman daha iyi pompa değildir.

Gereğinden büyük pompa;

yüksek akış hızına, tesisat gürültüsüne, kontrol vanalarında yüksek diferansiyel basınca, hidrolik balans problemlerine ve gereksiz elektrik tüketimine neden olabilir.

Bu nedenle MAGNA1 32-40 ihtiyacı karşılıyorsa sırf güvenlik payı oluşturmak amacıyla 32-80 veya 32-100 seçmek doğru bir yaklaşım olmayabilir.

Eski Sirkülasyon Pompalarının Yenilenmesi

Grundfos, MAGNA1'i eski ve verimsiz üç hızlı sirkülasyon pompalarının değiştirilmesinde de uygun bir alternatif olarak konumlandırmaktadır. Grundfos

Pompa değişimi yapılırken eski pompanın yalnızca etiketindeki bağlantı çapına bakılmamalıdır.

Eski pompanın çalışma kademesi, debisi, basma yüksekliği ve montaj ölçüleri belirlenmeli; ardından MAGNA1 32-40'ın performans eğrisiyle karşılaştırılmalıdır.

MAGNA1 32-40 Montajında Nelere Dikkat Edilmeli?

Pompanın montajı Grundfos'un güncel kurulum ve devreye alma talimatlarına uygun yapılmalıdır.

Akış yönü, pompa konumu, elektrik bağlantısı ve tesisat bağlantıları üretici talimatlarına göre gerçekleştirilmelidir.

Grundfos ayrıca MAGNA1 için sistem tasarımı, boyutlandırma, montaj ve devreye almaya yönelik özel kılavuzlar sunmaktadır. Grundfos

Grundfos MAGNA1 teknik ve montaj kılavuzları

Grundfos MAGNA1 32-40 Nerelerde Kullanılabilir?

MAGNA1 32-40; çalışma noktası uygun olduğu sürece merkezi ısıtma tesisatları, radyatör sistemleri, fan coil devreleri, kazan sistemleri, yerden ısıtma, klima ve soğutma sistemleri ile uygun ısı pompası uygulamalarında değerlendirilebilir.

Grundfos'un resmi MAGNA1 uygulama kapsamı ısıtma, kullanım sıcak suyu, iklimlendirme ve soğutma, toprak kaynaklı ısı pompası ve güneş enerjili ısıtma sistemlerini içermektedir. Grundfos

Tetra Elektromekanik ile MAGNA1 32-40 Seçimi

Tetra Elektromekanik, Grundfos MAGNA1 pompa seçiminde yalnızca ürün koduna veya tesisat boru çapına göre değerlendirme yapılmasını doğru bir yaklaşım olarak görmez.

Öncelikle projenin gerekli debi (m³/h) değeri belirlenmeli, ardından kritik devrede oluşan basınç kaybı (mSS) hesaplanmalıdır.

Elde edilen çalışma noktası MAGNA1 32-40 performans eğrisi üzerinde kontrol edilmelidir.

Eğer 32-40 çalışma noktasını karşılamıyorsa aynı DN32 ailesindeki 32-60, 32-80 veya 32-100 gibi alternatif modeller değerlendirilmelidir.

Grundfos da MAGNA1 sistemlerinin boyutlandırılması ve ürün seçimi için Grundfos Product Center'daki seçim araçlarını önermektedir. Grundfos

Sonuç

Grundfos MAGNA1 32-40 Sirkülasyon Pompası, DN32 bağlantı sınıfında yaklaşık 4 metre basma yüksekliği sınıfına yönelik elektronik kontrollü bir sirkülasyon pompasıdır.

Standart dişli MAGNA1 32-40'ın montaj uzunluğu 180 mm'dir. Aynı DN32 ürün grubunda 32-60, 32-80 ve 32-100 gibi daha yüksek hidrolik performans seçenekleri bulunur. Grundfos API

Ürün; ısıtma, soğutma, fan coil, kazan ve uygun ısı pompası sistemlerinde kullanılabilir. Ancak doğru model seçimi için bağlantı çapının yanı sıra tesisatın debi ve basma yüksekliği ihtiyacının hesaplanması gerekir.

Doğru sirkülasyon pompası, en yüksek kapasiteli pompa değil; sistemin gerçek çalışma noktasını doğru ve verimli şekilde karşılayan pompadır.

Tetra Elektromekanik & Tetramech

Tetra Elektromekanik ve Gürcistan yapılanması Tetramech, mekanik tesisat projelerinde sirkülasyon pompası seçimlerini sistemin gerçek hidrolik ihtiyaçları doğrultusunda değerlendirir.

Grundfos MAGNA1 ailesinin farklı bağlantı ve performans seçenekleri sayesinde merkezi ısıtma, soğutma, fan coil, kazan ve ısı pompası uygulamalarında projeye uygun pompa çözümü oluşturulabilir.

Yeni projelerde olduğu kadar mevcut pompa yenilemelerinde de debi, basma yüksekliği, bağlantı ölçüsü ve montaj uzunluğunun birlikte değerlendirilmesi sistemin verimli ve güvenilir çalışması açısından önemlidir.

Sıkça Sorulan Sorular

Grundfos MAGNA1 32-40 nedir?

MAGNA1 ailesinin DN32 bağlantı sınıfındaki elektronik kontrollü sirkülasyon pompalarından biridir. Isıtma ve soğutma başta olmak üzere uygun hidronik tesisatlarda kullanılabilir. Grundfos

MAGNA1 32-40 kaç metre basar?

Model yaklaşık 4 metre basma yüksekliği sınıfındadır. Gerçek basma yüksekliği debiye göre değiştiğinden seçim performans eğrisi üzerinden yapılmalıdır.

MAGNA1 32-40 bağlantısı nedir?

Model DN32 bağlantı sınıfında yer alır.

MAGNA1 32-40 montaj uzunluğu kaç mm?

Standart dişli MAGNA1 32-40 modelinin montaj uzunluğu 180 mm'dir. Grundfos API

MAGNA1 32-40 ile 32-40 F arasındaki fark nedir?

32-40 standart dişli bağlantılı ve 180 mm montaj uzunluğundadır. MAGNA1 32-40 F ise flanşlı versiyondur ve 220 mm montaj uzunluğuna sahiptir. Grundfos API

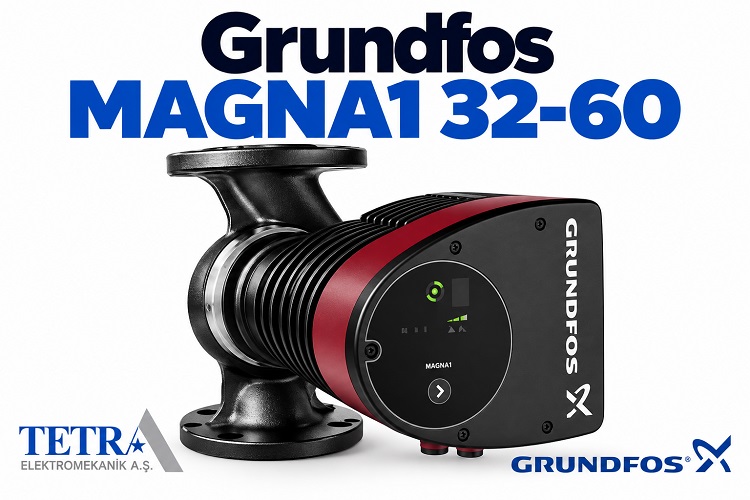

MAGNA1 32-40 ile 32-60 arasındaki fark nedir?

İki model de DN32 sınıfında ve standart versiyonlarda 180 mm montaj uzunluğundadır. 32-60 daha yüksek basma yüksekliği sınıfına sahiptir. Grundfos API

MAGNA1 32-40 fan coil sisteminde kullanılabilir mi?

Evet. Hesaplanan debi ve basma yüksekliği MAGNA1 32-40'ın çalışma alanına uygunsa fan coil sistemlerinde değerlendirilebilir.

MAGNA1 32-40 ısı pompasında kullanılabilir mi?

Evet. Grundfos MAGNA1 ailesini ısı pompası uygulamaları dahil çeşitli hidronik sistemlerde kullanılabilecek şekilde konumlandırmaktadır. Kesin seçimde ısı pompasının su debisi ve tesisat basınç kaybı kontrol edilmelidir. Grundfos

MAGNA1 32-40 soğutma sistemlerinde kullanılabilir mi?

MAGNA1 ailesi klima ve soğutma sistemleri için de tasarlanmıştır. Akışkan ve işletme şartlarının ilgili ürün varyantının teknik sınırları içinde olması gerekir.
