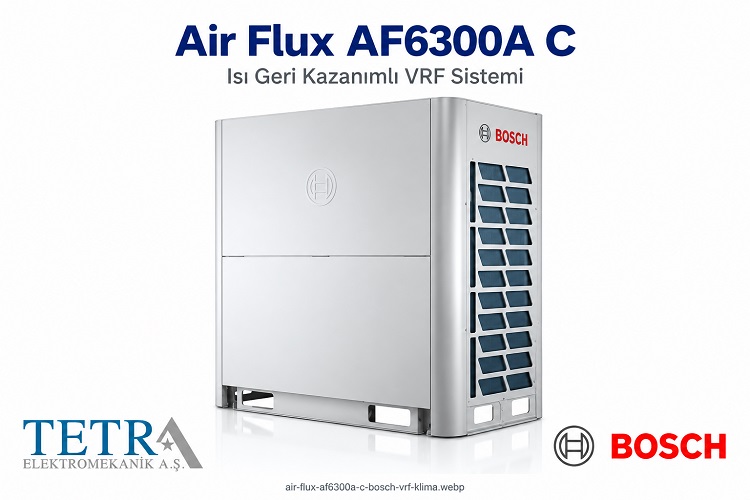

Air Flux AF6300A C: Isı Geri Kazanımlı 3 Borulu VRF Sistemi

Büyük ticari yapılarda binanın her bölümünün iklimlendirme ihtiyacı aynı olmayabilir. Özellikle oteller, ofisler ve farklı cephelere sahip yapılarda binanın bir bölgesinde ısıtma gerekirken başka bir bölümünde aynı anda soğutma ihtiyacı oluşabilir.

Bosch Air Flux AF6300A C, tam olarak bu tür uygulamalara yönelik geliştirilmiş 3 borulu ısı geri kazanımlı VRF dış ünite sistemidir. AF5301A C gibi 2 borulu çözümlerden temel olarak ayrıldığı noktalardan biri, uygun sistem tasarımında aynı anda ısıtma ve soğutma yapılmasına imkân vermesidir.

Bu özellik, farklı kullanım koşullarına sahip mahallerin bulunduğu ticari yapılarda daha esnek bir iklimlendirme altyapısı oluşturulmasını sağlar.

Air Flux AF6300A C Nedir?

Air Flux AF6300A C, Bosch'un Air Flux VRF ürün ailesinde bulunan ısı geri kazanımlı 3 borulu sistemidir.

Bosch'un güncel ürün gamına göre AF6300A C dış üniteleri 22,4 kW ile 50 kW arasında farklı kapasite seçeneklerine sahiptir. Ürün ailesinde 22,4, 28, 33,5, 40, 45 ve 50 kW nominal kapasite sınıfları bulunmaktadır.

Sistem yalnızca yüksek kapasite sağlamaya değil, binanın farklı bölgelerindeki farklı iklimlendirme ihtiyaçlarını aynı VRF altyapısı içerisinde karşılamaya yönelik geliştirilmiştir.

Isı Geri Kazanımlı 3 Borulu Sistem

AF6300A C'nin en önemli özelliği 3 borulu VRF teknolojisidir.

Standart 2 borulu ısı pompalı VRF sistemlerinden farklı olarak ısı geri kazanımlı sistemler, uygun sistem tasarımıyla farklı mahallerde aynı anda ısıtma ve soğutma yapılmasına olanak sağlar. Bosch da AF6300A C'yi Air Flux ailesinin 3 borulu ısı geri kazanım çözümü olarak konumlandırmaktadır.

Örneğin güneş alan bir cephede soğutma ihtiyacı oluşurken binanın daha serin bölümünde ısıtma gerekebilir. AF6300A C bu farklı taleplerin aynı sistem içerisinde yönetilmesini sağlar.

Bu özellik özellikle oteller, ofisler ve farklı cephelere sahip büyük ticari yapılarda önemli bir avantaj oluşturabilir.

Eş Zamanlı Isıtma ve Soğutma

AF6300A C sisteminin temel kullanım avantajlarından biri aynı anda farklı iklimlendirme ihtiyaçlarına cevap verebilmesidir.

Bosch, sistemin 150 kW'a kadar eş zamanlı ısıtma ve soğutmanın gerekli olduğu farklı uygulamaların tasarlanmasına olanak verdiğini belirtmektedir.

Isı geri kazanım teknolojisi, soğutulan alanlardan alınan enerjinin sistem içerisinde farklı ihtiyaçlarda değerlendirilmesine imkân tanır.

Bu nedenle AF6300A C, gün boyunca farklı termal yüklerin oluştuğu yapılarda özellikle dikkat çeken bir VRF çözümüdür.

50 kW'a Kadar Tek Dış Ünite Kapasitesi

Air Flux AF6300A C serisinde 50 kW'a kadar tek dış ünite kapasitesi bulunmaktadır.

Bosch'un teknik kataloğunda seri şu nominal kapasite sınıflarında listelenmektedir: 22,4 kW, 28 kW, 33,5 kW, 40 kW, 45 kW ve 50 kW.

Farklı kapasite seçeneklerinin bulunması, sistemin proje yüklerine göre daha hassas biçimde boyutlandırılmasına yardımcı olur.

Doğru model seçiminde binanın toplam kapasitesi kadar iç ünite dağılımı, eş zamanlı kullanım koşulları ve farklı bölgelerin ısıtma-soğutma talepleri de değerlendirilmelidir.

150 kW'a Kadar Sistem Kapasitesi

Daha büyük projelerde tek bir AF6300A C dış ünitesiyle sınırlı kalmak gerekmez.

Bosch'a göre üç dış üniteye kadar kombinasyon oluşturulabilir. Üç ünitenin birlikte kullanılmasıyla toplam sistem kapasitesi 150 kW'a kadar çıkarılabilir.

Bu modüler yapı, AF6300A C'nin farklı ölçeklerdeki ticari projelere uyarlanmasını kolaylaştırır.

Özellikle yüksek kapasite gereksinimi bulunan yapılarda dış ünitelerin uygun şekilde birleştirilmesiyle merkezi bir VRF sistemi oluşturulabilir.

DC Inverter Scroll Kompresör

Bosch Air Flux AF6300A C, DC inverter Scroll kompresör teknolojisine sahiptir.

VRF sistemlerinde iklimlendirme ihtiyacı gün boyunca sürekli değişebilir. Kullanıcı sayısı, güneş yükü, dış ortam sıcaklığı ve mahallerin kullanım durumu sistem yükünü etkiler.

İnverter teknolojisi kompresörün değişken yük koşullarına uyum sağlamasına yardımcı olur.

Bosch ayrıca sistemde akıllı enerji yönetimi teknolojisinin bulunduğunu belirtmektedir. Bu özellikler AF6300A C'nin ticari yapılardaki değişken çalışma koşullarına uyarlanmasını destekler.

Geniş Çalışma Sıcaklığı Aralığı

AF6300A C, farklı dış ortam koşullarında çalışabilecek geniş bir işletim aralığı sunmaktadır.

Bosch'a göre yalnızca soğutma modunda kuru termometre sıcaklığı açısından çalışma aralığı -15 °C ile +52 °C, yalnızca ısıtmada yaş termometre sıcaklığı açısından ise -25 °C ile +19 °C arasındadır. Karma çalışma için ayrıca farklı işletim sınırları tanımlanmıştır.

Bu değerler AF6300A C'nin farklı iklim koşullarındaki ticari projelerde değerlendirilmesini mümkün kılar.

Gerçek projede ise tasarım dış hava sıcaklığı ve seçilen sistem konfigürasyonu ayrıca kontrol edilmelidir.

1000 Metreye Kadar Toplam Borulama

Büyük yapılarda VRF sisteminin dış ünitesiyle iç üniteleri arasında önemli mesafeler bulunabilir.

Bu nedenle borulama esnekliği özellikle yüksek katlı veya geniş taban alanına sahip yapılarda kritik hale gelir.

Bosch, AF6300A C için sistemde 1000 metreye kadar toplam boru hattı uzunluğu ve belirli koşullarda 175 metreye kadar maksimum boru hattı uzunluğu bildirmektedir.

Bosch dokümanlarında iç ve dış üniteler arasında 110 metreye kadar yükseklik farkına imkân veren sistem tasarımından da söz edilmektedir.

Bu özellikler AF6300A C'nin büyük ve karmaşık yapılarda projelendirme esnekliğini artırır.

SBOX ile Isıtma ve Soğutma Yönetimi

3 borulu ısı geri kazanımlı VRF sisteminin önemli bileşenlerinden biri SBOX dağıtım kutularıdır.

Bosch, AF6300A C için altı farklı modelden oluşan genişletilmiş SBOX ürün seçeneği sunmaktadır.

SBOX'lar, sistem içerisindeki soğutucu akışkanın farklı iç ünitelere ve çalışma modlarına uygun biçimde yönlendirilmesinde görev alır.

Bu yapı sayesinde farklı mahallerin ısıtma ve soğutma ihtiyaçları sistem içerisinde yönetilebilir.

Air Flux Hydrobox ile Sıcak Kullanım Suyu

AF6300A C'yi diğer birçok VRF çözümünden ayıran önemli özelliklerden biri Air Flux Hydrobox ile birlikte kullanılabilmesidir.

Bosch'a göre AF6300A C ile Hydrobox birlikte kullanıldığında sıcak kullanım suyu üretimi sisteme dahil edilebilir. Bosch'un VRF ürün gamında Hydrobox ile 80 °C'ye kadar su sıcaklığı sağlanabildiği belirtilmektedir.

Böylece uygun sistem tasarımında iklimlendirme ile sıcak su ihtiyacının aynı sistem yaklaşımı içerisinde değerlendirilmesi mümkün hale gelir.

Özellikle otel gibi sıcak kullanım suyu ihtiyacının yüksek olduğu yapılarda bu özellik proje tasarımı açısından önemli olabilir.

R410A Soğutucu Akışkan

Bosch Air Flux AF6300A C serisi R410A soğutucu akışkan kullanmaktadır.

Bosch'un güncel teknik ürün bilgilerinde AF6300A C modellerinde kullanılan soğutucu akışkan R410A olarak belirtilmektedir.

VRF sistemi tasarlanırken soğutucu akışkanın yanı sıra boru uzunlukları, bağlantı oranları, iç ünite sayısı ve toplam soğutucu akışkan miktarı da üretici teknik dokümanlarına göre hesaplanmalıdır.

Geniş İç Ünite Seçenekleri

Air Flux AF6300A C, Bosch'un farklı VRF iç ünite seçenekleriyle birlikte kullanılabilir.

Bosch ürün gamında kanallı, kompakt kaset, dört yöne üflemeli kaset, tek ve çift yönlü kaset, duvar tipi, yer-tavan tipi ve konsol tipi gibi farklı iç ünite çözümleri bulunmaktadır.

Bu çeşitlilik mimari ve kullanım ihtiyaçlarına göre farklı çözümler oluşturulmasını sağlar.

Örneğin otel odalarında farklı bir iç ünite tipi tercih edilirken lobi, restoran veya toplantı salonunda başka bir iç ünite çözümü kullanılabilir.

Air Flux AF6300A C Nerelerde Kullanılabilir?

Bosch VRF sistemlerini oteller, ofisler, hastaneler, restoranlar, villalar ve eğitim yapıları dahil çok farklı bina tiplerine yönelik iklimlendirme çözümleri olarak konumlandırmaktadır.

AF6300A C ise özellikle aynı anda ısıtma ve soğutma ihtiyacının ortaya çıkabileceği yapılarda öne çıkar.

Oteller, büyük ofis binaları, iş merkezleri, hastaneler, eğitim yapıları, restoranlar, ticari kompleksler ve farklı cephelere sahip büyük binalar uygun projelendirme yapılması şartıyla AF6300A C için değerlendirilebilecek uygulama alanlarıdır.

AF6300A C'nin Öne Çıkan Avantajları

Bosch Air Flux AF6300A C'nin öne çıkan özellikleri; 3 borulu ısı geri kazanım teknolojisi, eş zamanlı ısıtma ve soğutma, 50 kW'a kadar tek dış ünite kapasitesi, üç dış üniteyle 150 kW'a kadar sistem kapasitesi, DC inverter Scroll kompresör, SBOX seçenekleri, geniş borulama olanakları ve Hydrobox entegrasyonudur.

Bu özellikler sistemi özellikle karmaşık iklimlendirme ihtiyaçlarının bulunduğu ticari yapılarda güçlü bir alternatif haline getirir.

AF5301A C ile AF6300A C Arasındaki Temel Fark

Bosch Air Flux ailesindeki iki sistem arasındaki en önemli ayrımlardan biri sistem mimarisidir.

AF5301A C, 2 borulu ısı pompalı VRF sistemidir. AF6300A C ise 3 borulu ısı geri kazanımlı VRF sistemidir.

AF6300A C'nin 3 borulu yapısı, uygun sistem tasarımında farklı mahallerde eş zamanlı ısıtma ve soğutma yapılmasına olanak verir.

Dolayısıyla hangi sistemin kullanılacağı yalnızca toplam kapasiteye göre değil, binanın kullanım senaryosuna göre belirlenmelidir.

Tetra Elektromekanik ile Air Flux AF6300A C

Tetra Elektromekanik, ticari ve endüstriyel iklimlendirme projelerinde sistem seçimi ve projeye uygun ekipmanların belirlenmesine yönelik çözümler sunmaktadır.

Air Flux AF6300A C gibi ısı geri kazanımlı VRF sistemlerinde kapasite hesabının yanı sıra iç ünite dağılımı, eş zamanlı ısıtma-soğutma ihtiyacı, SBOX yerleşimleri, boru güzergâhları ve kontrol sistemi birlikte değerlendirilmelidir.

Bu yaklaşım, VRF sisteminin binanın gerçek kullanım senaryosuna uygun biçimde tasarlanmasını sağlar.

Sonuç

Bosch Air Flux AF6300A C, farklı mahallerde aynı anda ısıtma ve soğutma ihtiyacı bulunan büyük ticari yapılar için geliştirilmiş 3 borulu, ısı geri kazanımlı VRF çözümüdür.

22,4–50 kW arasındaki dış ünite seçenekleri, üç dış ünitenin kombinasyonuyla 150 kW'a kadar sistem kapasitesi, 1000 metreye kadar toplam borulama imkânı, SBOX seçenekleri ve Air Flux Hydrobox entegrasyonu sistemin öne çıkan özellikleridir.

Tetra & Tetramech

Tetra Elektromekanik ve Gürcistan yapılanması Tetramech, iklimlendirme ve elektromekanik projelerde ürün seçimi, projelendirme ve uygulama ihtiyaçlarına yönelik çözümler sunmaktadır.

Bosch Air Flux AF6300A C gibi ısı geri kazanımlı VRF sistemleri; yapının kapasitesi, eş zamanlı ısıtma-soğutma ihtiyacı, kullanım senaryosu ve mekanik altyapısı birlikte değerlendirilerek projelendirilmelidir.

Sıkça Sorulan Sorular

Air Flux AF6300A C nedir?

Bosch'un 3 borulu, ısı geri kazanımlı VRF dış ünite sistemidir. Farklı mahallerde eş zamanlı ısıtma ve soğutmaya yönelik tasarlanmıştır.

AF6300A C'nin kapasitesi nedir?

Seride 22,4 kW ile 50 kW arasında altı farklı nominal kapasite seçeneği bulunmaktadır.

AF6300A C kaç kW'a kadar kaskad yapılabilir?

Üç dış ünitenin birlikte kullanılmasıyla 150 kW'a kadar sistem kapasitesi oluşturulabilir.

AF6300A C aynı anda ısıtma ve soğutma yapabilir mi?

Evet. Sistemin 3 borulu ısı geri kazanım yapısı, uygun projelendirmeyle farklı mahallerde eş zamanlı ısıtma ve soğutmaya olanak verir.

AF6300A C hangi soğutucu akışkanı kullanır?

Seri R410A soğutucu akışkan kullanmaktadır.

Air Flux Hydrobox ile kullanılabilir mi?

Evet. AF6300A C, Air Flux Hydrobox ile birlikte kullanılarak sıcak kullanım suyu üretimine yönelik sistem oluşturabilir.

AF5301A C ile AF6300A C arasındaki fark nedir?

AF5301A C 2 borulu ısı pompalı, AF6300A C ise 3 borulu ısı geri kazanımlı VRF sistemidir.
