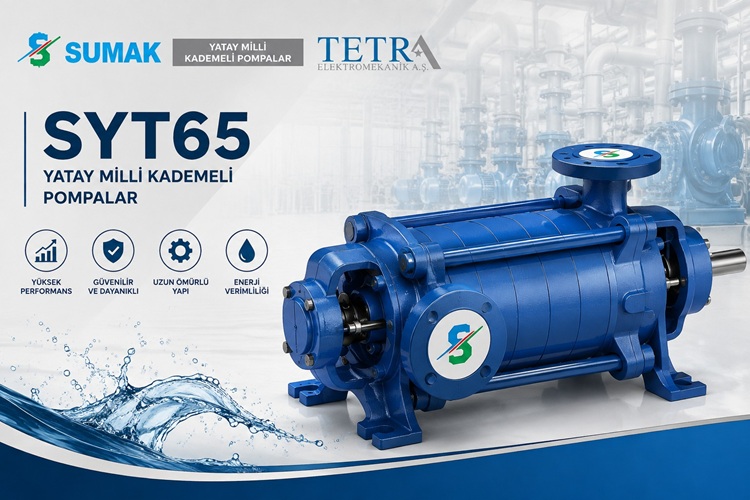

SYT65 Serisi Yatay Milli Kademeli Pompalar: Modeller, Teknik Özellikler ve Seçim Rehberi
Yatay milli kademeli pompalar, özellikle yüksek basma yüksekliğine ihtiyaç duyulan temiz su ve basınçlandırma uygulamalarında kullanılan önemli pompa gruplarından biridir. Tek bir çark yerine seri şekilde çalışan birden fazla kademenin kullanılması, pompanın oluşturabileceği toplam basıncın artırılmasına olanak sağlar.
SYT65 serisi de bu çalışma prensibini kullanan yatay milli kademeli pompa seçeneklerinden oluşmaktadır. Seride SYT65/2, SYT65/3, SYT65/4, SYT65/5, SYT65/6 ve SYT65/7 olmak üzere farklı kademe sayısına ve motor gücüne sahip modeller bulunmaktadır.
Serinin en dikkat çekici özelliklerinden biri, aynı bağlantı ölçüleri korunurken ihtiyaç duyulan basma yüksekliğine göre farklı kademe seçeneklerinin tercih edilebilmesidir. Bu yapı proje mühendislerine ve mekanik tesisat uygulayıcılarına geniş bir seçim alanı sağlar.
Yatay Milli Kademeli Pompa Nedir?
Yatay milli kademeli pompa, aynı mil üzerine yerleştirilen birden fazla çark ve difüzör kademesinin birlikte çalışmasıyla akışkana basınç kazandıran santrifüj pompa türüdür.
Pompa içerisindeki akışkan ilk kademeden geçtikten sonra bir sonraki kademeye aktarılır. Her kademede akışkanın enerjisi artırılarak daha yüksek toplam basma yüksekliğine ulaşılması sağlanır.
Kademe Sayısı Neden Önemlidir?
Kademeli pompalarda kademe sayısı, pompanın oluşturabileceği basıncı belirleyen temel parametrelerden biridir.
SYT65 serisinde model isminden sonra bulunan sayı aynı zamanda kademe sayısını göstermektedir:
- SYT65/2: 2 kademe
- SYT65/3: 3 kademe
- SYT65/4: 4 kademe
- SYT65/5: 5 kademe
- SYT65/6: 6 kademe
- SYT65/7: 7 kademe
Kademe sayısının artmasıyla birlikte serideki nominal basma yüksekliğinin de yükseldiği görülmektedir.
SYT65 Serisi Teknik Özellikleri
Paylaşılan teknik verilere göre SYT65 serisinin temel özellikleri aşağıdaki gibidir:
| Model | Motor Gücü | Gerilim | Frekans | Devir | Giriş | Çıkış | Hm | Kademe |
|---|---|---|---|---|---|---|---|---|
| SYT65/2 | 4 kW | 380 V | 50 Hz | 1450 d/d | 3" | 2½" | 26 mSS | 2 |
| SYT65/3 | 5,5 kW | 380 V | 50 Hz | 1450 d/d | 3" | 2½" | 40 mSS | 3 |
| SYT65/4 | 7,5 kW | 380 V | 50 Hz | 1450 d/d | 3" | 2½" | 53 mSS | 4 |
| SYT65/5 | 11 kW | 380 V | 50 Hz | 1450 d/d | 3" | 2½" | 65 mSS | 5 |
| SYT65/6 | 15 kW | 380 V | 50 Hz | 1450 d/d | 3" | 2½" | 80 mSS | 6 |
| SYT65/7 | 15 kW | 380 V | 50 Hz | 1450 d/d | 3" | 2½" | 92 mSS | 7 |
Serinin tamamında 380 V, 50 Hz ve 1450 d/d çalışma değerleri görülmektedir. Ayrıca giriş bağlantısı 3 inç, çıkış bağlantısı ise 2½ inç olarak verilmiştir.
SYT65/2 Yatay Milli Kademeli Pompa
SYT65/2, serinin 2 kademeli başlangıç modelidir.
SYT65/2 Teknik Özellikleri
Modelde:
- 4 kW motor gücü,
- 380 V çalışma gerilimi,
- 50 Hz frekans,
- 1450 d/d motor devri,
- 3" giriş,
- 2½" çıkış,
- 26 mSS basma yüksekliği,
- 2 kademe
bulunmaktadır.
Teknik tabloda farklı debilerde belirtilen basma yüksekliği değerleri 20, 21, 20 ve 19 mSS seviyelerindedir.
Daha düşük basınç ihtiyacına sahip sistemlerde serinin değerlendirilmesi gereken modellerinden biridir.
SYT65/3 Yatay Milli Kademeli Pompa
SYT65/3 modeli, üç kademeli yapısı ve 5,5 kW motoruyla SYT65/2'nin üzerinde bir basınç seviyesine çıkar.
SYT65/3 Teknik Özellikleri
SYT65/3;
- 5,5 kW motor,
- 3 kademe,
- 40 mSS Hm,
- 380 V,
- 50 Hz,
- 1450 d/d
özelliklerine sahiptir.
Tablodaki performans noktalarında basma yüksekliği sırasıyla 32, 31, 30 ve 29 mSS olarak belirtilmiştir.
Bu model orta seviyede basınçlandırma ihtiyacı bulunan tesisatlarda değerlendirilebilir.
SYT65/4 Yatay Milli Kademeli Pompa
Dört kademeli SYT65/4 modeli 7,5 kW motor gücüne sahiptir.
SYT65/4 Teknik Özellikleri
Pompanın Hm değeri 53 mSS olarak verilmektedir. Teknik performans tablosunda ise farklı debi noktalarında:
42 – 41 – 40 – 39 mSS
değerleri görülmektedir.
SYT65/4, daha yüksek basınç gerektiren bina mekanik tesisatları, proses suyu uygulamaları ve basınçlandırma sistemleri için proje şartlarına göre değerlendirilebilir.
SYT65/5 Yatay Milli Kademeli Pompa
SYT65/5 modelinde kademe sayısı 5'e, motor gücü ise 11 kW'a yükselmektedir.
SYT65/5 Teknik Özellikleri
Model;
- 11 kW motor gücü,
- 5 kademe,
- 65 mSS Hm,
- 380 V,
- 50 Hz,
- 1450 d/d,
- 3" emiş,
- 2½" basma bağlantısı
özelliklerine sahiptir.
Performans tablosundaki basma yüksekliği değerleri 55, 52, 50 ve 49 mSS şeklindedir.
Bu özellikleriyle SYT65/5, yüksek basınç gereksiniminin başladığı uygulamalarda öne çıkan seçeneklerden biridir.
SYT65/6 Yatay Milli Kademeli Pompa
SYT65/6, serinin yüksek basınçlı modellerinden biridir. 6 kademeli pompa 15 kW motor ile çalışmaktadır.
SYT65/6 Teknik Özellikleri
Modelin Hm değeri 80 mSS olarak verilmiştir.
Farklı performans noktalarındaki değerleri ise:
64 – 60 – 57 – 55 mSS
şeklindedir.
15 kW motor gücü ve altı kademeli yapısıyla özellikle yüksek basınç gerektiren mekanik tesisat ve endüstriyel uygulamalarda değerlendirilmesi mümkündür.
SYT65/7 Yatay Milli Kademeli Pompa
SYT65/7, paylaşılan SYT65 ürün grubunun en yüksek kademe sayısına sahip modelidir.
SYT65/7 Teknik Özellikleri
SYT65/7;
- 15 kW motor,
- 7 kademe,
- 92 mSS Hm,
- 380 V,
- 50 Hz,
- 1450 d/d,
- 3" giriş,
- 2½" çıkış
özelliklerine sahiptir.
Performans tablosunda basma yüksekliği değerleri 75, 72, 70 ve 67 mSS olarak belirtilmektedir.
Bu nedenle seride yüksek basma yüksekliği ihtiyacına yönelik öne çıkan model SYT65/7'dir.
SYT65/2 – SYT65/7 Arasındaki Farklar Nelerdir?
SYT65 modellerinin temel farklılığı kademe sayısı, motor gücü ve oluşturabilecekleri basma yüksekliğidir.
Motor Gücü Karşılaştırması
SYT65/2'de 4 kW olan motor gücü, üst modellerde kademeli şekilde yükselmektedir:
| Model | Güç |
| SYT65/2 | 4 kW |
| SYT65/3 | 5,5 kW |
| SYT65/4 | 7,5 kW |
| SYT65/5 | 11 kW |
| SYT65/6 | 15 kW |
| SYT65/7 | 15 kW |
Özellikle SYT65/6 ve SYT65/7 modellerinin ikisinde de 15 kW motor kullanılması dikkat çekmektedir. Buna karşılık kademe sayısının 6'dan 7'ye yükselmesiyle Hm değeri 80 mSS'den 92 mSS'ye çıkmaktadır.
Basma Yüksekliği Karşılaştırması
Serinin Hm değerleri model büyüdükçe şu şekilde değişmektedir:
26 → 40 → 53 → 65 → 80 → 92 mSS
Dolayısıyla model seçiminde yalnızca motor gücüne bakmak doğru değildir. Sistemin ihtiyaç duyduğu debi ve basma yüksekliği birlikte değerlendirilmelidir.
SYT65 Pompa Performans Değerleri Nasıl Okunmalıdır?
Pompa seçiminde en önemli hatalardan biri katalogdaki tek bir maksimum veya nominal değere bakılarak seçim yapılmasıdır.
Bir pompa sistem içerisinde belirli bir çalışma noktasında çalışır. Bu çalışma noktası temel olarak ihtiyaç duyulan debi ve toplam manometrik basma yüksekliğinin kesişimidir.
Debi Arttığında Basma Yüksekliği Ne Olur?
Paylaşılan performans değerlerinde de görüldüğü gibi debi yükseldikçe pompanın oluşturduğu basma yüksekliği genel olarak azalmaktadır.
Örneğin SYT65/7 modelinin tabloda verilen değerleri:
75 → 72 → 70 → 67 mSS
şeklinde düşmektedir.
Bu davranış santrifüj pompaların karakteristik performans eğrisinin doğal sonucudur.
SYT65 Yatay Milli Kademeli Pompalar Nerelerde Kullanılabilir?
Doğru çalışma noktası ve sistem şartları sağlandığında yatay milli kademeli pompalar çok farklı mekanik tesisat uygulamalarında değerlendirilebilir.
Bina Basınçlandırma Sistemleri
Yüksek katlı veya basınç kayıplarının yüksek olduğu yapılarda tesisatın ihtiyaç duyduğu basıncın sağlanması amacıyla kademeli pompalar kullanılabilir.
Hidrofor Sistemleri
Birden fazla pompanın paralel olarak çalıştırıldığı hidrofor sistemlerinde yatay milli kademeli pompalar uygun hidrolik seçim yapılması şartıyla kullanılabilir.
Endüstriyel Su Transferi
Fabrikalar ve üretim tesislerinde suyun farklı proses noktalarına belirli basınç altında ulaştırılması gereken sistemlerde değerlendirilebilir.
Sulama ve Basınçlandırma Uygulamaları
Uygun pompa karakteristiği sağlandığında sulama sistemlerinde ihtiyaç duyulan debi ve basıncın oluşturulmasında kullanılabilir.
Mekanik Tesisat Uygulamaları
Tesisatın çalışma koşullarına bağlı olarak kapalı veya açık devre su transfer sistemlerinde de kademeli pompalar tercih edilebilir.
Yatay Milli Kademeli Pompanın Avantajları Nelerdir?
Çok kademeli tasarımın en önemli avantajı yüksek basma yüksekliğinin kontrollü şekilde oluşturulabilmesidir.
Yüksek Basınç Kapasitesi
Birden fazla çarkın seri olarak çalışması, tek kademeli pompalara kıyasla daha yüksek basma yüksekliği elde edilmesini mümkün kılar.
Farklı Kademe Seçenekleri
SYT65 serisinde 2 kademeden 7 kademeye kadar model bulunması, farklı tesisat ihtiyaçları için alternatif oluşturur.
Aynı Bağlantı Ölçüleri
Paylaşılan teknik tabloda bütün modellerin giriş bağlantısı 3", çıkış bağlantısı ise 2½" olarak belirtilmektedir. Bu durum seri içerisinde proje ve tesisat planlamasını kolaylaştırabilir.
Geniş Basma Yüksekliği Aralığı
26 mSS'den 92 mSS'ye kadar uzanan Hm seçenekleri sayesinde farklı basınç ihtiyaçlarına göre model seçilebilir.
SYT65 Pompa Seçerken Nelere Dikkat Edilmelidir?
Pompa seçiminde sadece kW değerine veya bağlantı çapına göre karar verilmemelidir.
Debi Belirlenmelidir
Öncelikle sistemin ihtiyaç duyduğu maksimum ve tasarım debisi hesaplanmalıdır.
Toplam Basma Yüksekliği Hesaplanmalıdır
Statik yükseklik ile boru, vana, armatür ve diğer ekipmanlarda meydana gelen basınç kayıpları birlikte değerlendirilmelidir.
Çalışma Noktası Kontrol Edilmelidir
Hesaplanan debi ve basma yüksekliğinin pompanın performans eğrisi üzerinde uygun bölgede bulunması gerekir.
Motor Gücü Kontrol Edilmelidir
Motor gücünün yalnızca katalogdaki nominal değeri değil, pompanın gerçek çalışma noktasındaki güç ihtiyacı açısından değerlendirilmesi önemlidir.
Sistem Çalışma Senaryosu İncelenmelidir
Sabit debili, değişken debili, tek pompalı veya çok pompalı sistemlerde pompa seçimi farklı şekilde yapılabilir. Değişken tüketim bulunan sistemlerde uygun otomasyon ve frekans kontrol çözümleri ayrıca değerlendirilmelidir.
SYT65 Serisinde Hangi Model Seçilmelidir?
Doğru model, tesisatın ihtiyaç duyduğu gerçek çalışma noktasına göre belirlenmelidir.
Daha düşük basma yüksekliği ihtiyacında SYT65/2 ve SYT65/3, orta seviyelerde SYT65/4 ve SYT65/5, daha yüksek basınç gerektiren uygulamalarda ise SYT65/6 ve SYT65/7 modelleri proje hesaplarına göre değerlendirilebilir.
Ancak bu sınıflandırma doğrudan seçim kriteri olarak kullanılmamalıdır. Nihai pompa seçimi mutlaka debi, basma yüksekliği, boru hattı basınç kayıpları, kullanım senaryosu ve pompa performans eğrileri birlikte incelenerek yapılmalıdır.
Tetra Elektromekanik ile Doğru Pompa Seçimi
Pompa sistemlerinde doğru ürün seçimi yalnızca motor gücü veya bağlantı çapının belirlenmesinden ibaret değildir. Pompanın gerçek tesisat şartlarında doğru çalışma noktasında çalışması; sistem performansı, enerji tüketimi ve ekipman ömrü açısından önemlidir.
Tetra Elektromekanik, mekanik tesisat ve pompa uygulamalarında proje gereksinimlerine göre debi ve basma yüksekliğinin değerlendirilmesi, uygun pompa modelinin belirlenmesi, ürün tedariği ve sistem çözümünün oluşturulması süreçlerinde profesyonel destek sunmaktadır.
SYT65 serisi veya farklı yatay milli kademeli pompa ihtiyaçlarında sistemin çalışma değerlerine göre uygun ürün seçimi için Tetra Elektromekanik ile iletişime geçebilirsiniz.
Sıkça Sorulan Sorular
SYT65 yatay milli kademeli pompa nedir?
SYT65, farklı kademe ve motor gücü seçenekleri bulunan yatay milli çok kademeli pompa serisidir. Seride 2 ile 7 kademe arasında modeller bulunmaktadır.
SYT65 serisinin en güçlü modeli hangisidir?
Paylaşılan tabloda motor gücü açısından SYT65/6 ve SYT65/7 modelleri 15 kW ile en yüksek motor gücüne sahiptir.
En yüksek basma yüksekliğine sahip SYT65 modeli hangisidir?
Tablodaki Hm değerlerine göre SYT65/7, 92 mSS ile serinin en yüksek basma yüksekliği değerine sahip modelidir.
SYT65/2 kaç kW'tır?
SYT65/2 modeli 4 kW motor gücüne ve 2 kademeli yapıya sahiptir. Hm değeri 26 mSS olarak verilmiştir.
SYT65/4 kaç kW'tır?
SYT65/4 modeli 7,5 kW motor gücüne, 4 kademeye ve 53 mSS Hm değerine sahiptir.
SYT65/5 kaç kW'tır?
SYT65/5, 11 kW motor gücüne ve 5 kademeye sahiptir. Hm değeri 65 mSS'dir.
SYT65/6 ile SYT65/7 arasındaki fark nedir?
Her iki modelde de 15 kW motor bulunmaktadır. SYT65/6 6 kademeli ve 80 mSS Hm değerine sahipken, SYT65/7 7 kademeli ve 92 mSS Hm değerine sahiptir.
SYT65 pompaların bağlantı çapları nedir?
Paylaşılan teknik tabloya göre SYT65 serisinin giriş bağlantısı 3 inç, çıkış bağlantısı ise 2½ inçtir.
Yatay milli kademeli pompa seçimi nasıl yapılır?
Öncelikle ihtiyaç duyulan debi ve toplam manometrik basma yüksekliği hesaplanır. Ardından pompa performans eğrisi, motor gücü, verim, tesisat özellikleri ve çalışma senaryosu değerlendirilerek uygun model belirlenir.
Sonuç
SYT65 yatay milli kademeli pompa serisi, 2 ile 7 arasında değişen kademe seçenekleri, 4–15 kW motor güçleri ve 26–92 mSS arasında değişen Hm değerleriyle farklı basınçlandırma ihtiyaçlarına yönelik geniş bir ürün aralığı sunmaktadır.
SYT65/2'den SYT65/7'ye doğru ilerledikçe kademe sayısı ve basma yüksekliği artmaktadır. Bu nedenle doğru modelin belirlenmesinde yalnızca pompa büyüklüğüne değil, tesisatın gerçek debi ve basma yüksekliği ihtiyacına odaklanılması gerekir.
Projenize uygun SYT65 modelinin belirlenmesi, teknik seçim ve ürün tedariği konusunda Tetra Elektromekanik ile iletişime geçebilirsiniz.
