SUMAK SMT250/50 M EN 733 Monoblok Santrifüj Pompa Teknik Özellikleri ve Karşılaştırması

Mekanik tesisat sistemlerinde doğru pompanın belirlenebilmesi için motor gücü, bağlantı çapı veya maksimum basma yüksekliği gibi tek bir teknik değere bakmak yeterli değildir. Pompanın sistem tarafından ihtiyaç duyulan debi ile basma yüksekliğini aynı çalışma noktasında karşılayabilmesi gerekir.

SUMAK SMT250/50 M, EN 733 monoblok santrifüj pompa ailesinde yer alan ve farklı motor güçleriyle çeşitli hidrolik ihtiyaçlara cevap veren bir seridir.

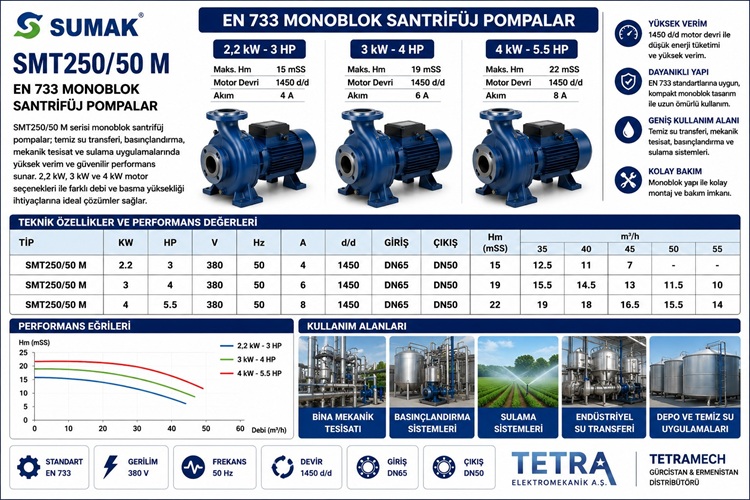

Verilen teknik tabloda SMT250/50 M için üç farklı motor seçeneği bulunmaktadır:

2,2 kW – 3 HP
3 kW – 4 HP
4 kW – 5,5 HP

Üç model de 380 V trifaze, 50 Hz elektrik beslemesine sahiptir. Motor devri 1450 d/d, emiş bağlantısı DN65, çıkış bağlantısı ise DN50 olarak belirtilmiştir.

Modeller arasındaki temel fark motor gücü ve buna bağlı hidrolik performanstır. 2,2 kW model maksimum 15 mSS basma yüksekliğine sahipken 3 kW model 19 mSS, 4 kW model ise 22 mSS maksimum basma yüksekliği sunmaktadır.

SUMAK SMT250/50 M Genel Teknik Özellikleri

SMT250/50 M serisinin ortak tasarım özellikleri, aynı tesisat bağlantı yapısı içerisinde farklı motor güçlerinin değerlendirilmesini mümkün kılar.

SMT250/50 M Teknik Karşılaştırma Tablosu

Motor gücü yükseldikçe maksimum basma yüksekliğinin de kademeli biçimde yükseldiği görülmektedir.

Ancak doğru model seçimi için maksimum Hm değerinden ziyade sistemin gerçek debisindeki performans değerleri dikkate alınmalıdır.

SUMAK SMT250/50 M 2,2 kW – 3 HP

Serinin ilk motor seçeneği 2,2 kW – 3 HP SMT250/50 M modelidir.

Pompa 380 V trifaze elektrik beslemesiyle çalışmaktadır. Motor akımı tabloda 4 A, nominal motor devri ise 1450 d/d olarak belirtilmiştir.

Maksimum basma yüksekliği 15 mSS seviyesindedir.

2,2 kW SMT250/50 M Performans Değerleri

2,2 kW model 35 m³/h debide yaklaşık 12,5 mSS basma yüksekliği sağlamaktadır.

Debi 40 m³/h seviyesine çıktığında yaklaşık 11 mSS, 45 m³/h seviyesinde ise yaklaşık 7 mSS değerine ulaşmaktadır.

Bu nedenle model özellikle yüksek basınç gerektirmeyen, ancak orta seviyede debi ihtiyacı bulunan uygun su transfer sistemlerinde değerlendirilebilir.

SUMAK SMT250/50 M 3 kW – 4 HP

Serinin ikinci seçeneği 3 kW – 4 HP motor gücüne sahiptir.

Modelin motor akımı 6 A, çalışma devri ise 1450 d/d seviyesindedir.

Maksimum basma yüksekliği 19 mSS olarak belirtilmiştir.

3 kW SMT250/50 M Performans Değerleri

3 kW modelin en önemli farklarından biri, 2,2 kW modele göre daha geniş bir katalog debi aralığına sahip olmasıdır.

50 m³/h seviyesinde yaklaşık 11,5 mSS, 55 m³/h seviyesinde ise yaklaşık 10 mSS basma yüksekliği sağlamaktadır.

Bu nedenle sistemin tasarım debisi 45 m³/h'nin üzerine çıktığında 3 kW modelin performans karakteristiği önemli hale gelir.

SUMAK SMT250/50 M 4 kW – 5,5 HP

Verilen tabloda serinin en yüksek motor gücüne sahip seçeneği 4 kW – 5,5 HP SMT250/50 M modelidir.

Pompa 380 V, 50 Hz trifaze elektrik beslemesine sahiptir. Motor akımı 8 A, çalışma devri ise 1450 d/d olarak belirtilmiştir.

Maksimum basma yüksekliği 22 mSS seviyesindedir.

4 kW SMT250/50 M Performans Değerleri

4 kW model, verilen bütün ortak çalışma noktalarında diğer iki modele göre daha yüksek basma yüksekliği sağlamaktadır.

Özellikle 50–55 m³/h gibi daha yüksek debilerde basma yüksekliğini daha iyi koruması, bu modelin önemli performans farklarından biridir.

SMT250/50 M Modellerinin Performans Karşılaştırması

Üç motor seçeneğinin aynı debilerde karşılaştırılması doğru pompa seçimini kolaylaştırır.

Tablo incelendiğinde motor gücü arttıkça özellikle yüksek debilerde sağlanan basma yüksekliğinin belirgin biçimde arttığı görülmektedir.

35 m³/h Debide Hangi SMT250/50 M Seçilmeli?

35 m³/h, üç modelin de performans değerinin bulunduğu çalışma noktalarından biridir.

Bu debide:

2,2 kW → 12,5 mSS
3 kW → 15,5 mSS
4 kW → 19 mSS

sağlamaktadır.

Dolayısıyla yalnızca “35 m³/h pompa gerekiyor” demek doğru model seçimi için yeterli değildir.

Sistemin 35 m³/h debide kaç mSS basma yüksekliğine ihtiyaç duyduğu da bilinmelidir.

Örneğin ihtiyaç yaklaşık 12 mSS seviyesindeyse 2,2 kW model değerlendirilebilir. Aynı debide 18–19 mSS civarında bir basma yüksekliği gerekiyorsa 4 kW model daha uygun bir hidrolik çalışma noktası sunabilir.

40 m³/h Çalışma Noktasında Modeller Arasındaki Fark

40 m³/h debide performans değerleri şöyledir:

2,2 kW → 11 mSS

3 kW → 14,5 mSS

4 kW → 18 mSS

2,2 kW ile 4 kW model arasında aynı debide yaklaşık 7 mSS basma yüksekliği farkı bulunmaktadır.

Bu fark özellikle tesisat sürtünme kayıplarının veya statik kot farkının yüksek olduğu uygulamalarda önem kazanabilir.

45 m³/h Debide Hangi Model?

45 m³/h çalışma noktası modeller arasındaki performans farkının daha belirgin hale geldiği seviyelerden biridir.

2,2 kW → 7 mSS

3 kW → 13 mSS

4 kW → 16,5 mSS

En düşük ve en yüksek motor seçeneği arasında aynı debide yaklaşık 9,5 mSS fark bulunmaktadır.

Bu nedenle sistem 45 m³/h debide yaklaşık 15–16 mSS seviyesinde basma yüksekliği gerektiriyorsa 2,2 kW modelin yeterli olmayacağı, 4 kW modelin ise bu çalışma noktasına daha yakın olduğu görülmektedir.

50 m³/h Debi Gerekiyorsa Hangi SMT250/50 M?

Verilen tabloda 50 m³/h çalışma noktası için 2,2 kW modelde performans değeri bulunmamaktadır.

Diğer modellerde:

3 kW → 11,5 mSS

4 kW → 15,5 mSS

değerleri bulunmaktadır.

Dolayısıyla sistemin 50 m³/h debiye ihtiyacı varsa 3 kW ve 4 kW modeller, gerekli basma yüksekliğine göre değerlendirilebilir.

Örneğin yaklaşık 11 mSS ihtiyacı bulunan sistem ile 15 mSS ihtiyacı bulunan sistem için aynı motor seçiminin yapılması doğru olmayacaktır.

55 m³/h Debide Performans

Serinin tabloda verilen en yüksek debi noktası 55 m³/h seviyesidir.

Bu noktada:

3 kW model → 10 mSS

4 kW model → 14 mSS

sağlamaktadır.

2,2 kW model için ise 55 m³/h noktasında değer verilmemiştir.

Yüksek debi tarafında 4 kW modelin basma yüksekliğini daha iyi koruduğu açık biçimde görülmektedir.

SMT250/50 M ile SMT250/32 M Arasındaki Temel Yaklaşım Farkı

Aynı SMT250 ailesi içerisinde farklı bağlantı ve hidrolik performans özelliklerine sahip modeller bulunabilir.

SMT250/50 M modelinde DN65 giriş ve DN50 çıkış bağlantıları bulunurken pompanın verilen performans değerleri 35–55 m³/h debi seviyelerine odaklanmaktadır.

Bu nedenle model özellikle daha yüksek debi ihtiyacının bulunduğu ancak görece düşük-orta basma yüksekliği gerektiren sistemler açısından değerlendirilebilir.

Pompa ailesindeki farklı modeller arasında seçim yapılırken model kodunun benzer olması tek başına yeterli değildir. Her pompanın kendi performans tablosu veya eğrisi kontrol edilmelidir.

EN 733 Monoblok Santrifüj Pompa Nedir?

EN 733, uçtan emişli santrifüj pompalar için kullanılan Avrupa standardizasyonlarından biridir.

Monoblok yapı ise pompa ile elektrik motorunun kompakt bir ünite oluşturacak şekilde bir araya getirilmesini ifade eder.

Bu tasarım mekanik tesisat uygulamalarında kompakt yerleşim, düzenli montaj ve sistem entegrasyonu açısından avantaj sağlayabilir.

Ancak EN 733 veya monoblok yapı tek başına pompanın belirli bir sisteme uygun olduğunu göstermez. Hidrolik çalışma noktası mutlaka kontrol edilmelidir.

1450 d/d Motor Devri Ne Anlama Gelir?

SMT250/50 M serisinin bütün seçeneklerinde 1450 d/d motor devri belirtilmektedir.

Bu değer motorun dakikadaki nominal dönme hızını ifade eder.

Santrifüj pompada motor pompa çarkını döndürür. Çark tarafından sıvıya aktarılan enerji pompa gövdesi içerisinde basınç enerjisine dönüştürülerek suyun tesisata aktarılmasını sağlar.

Motor devri pompa performansında önemli bir parametre olmakla birlikte tek başına yeterli değildir.

Çark geometrisi, gövde yapısı, motor gücü ve çalışma noktası gerçek hidrolik performansı belirleyen diğer unsurlardır.

DN65 Giriş ve DN50 Çıkış Ne Anlama Gelir?

SMT250/50 M serisinin emiş bağlantısı DN65, basma bağlantısı ise DN50 olarak belirtilmiştir.

DN, nominal bağlantı çapını ifade eder.

DN65 emiş bağlantısı pompanın sıvıyı aldığı tarafta, DN50 bağlantı ise basma tarafında bulunmaktadır.

Ancak tesisat boru çaplarının yalnızca pompa bağlantısına göre belirlenmesi doğru değildir.

Boru çapı hesaplanırken;

debi, akış hızı, boru uzunluğu, sürtünme kayıpları ve sistemin genel hidrolik yapısı dikkate alınmalıdır.

380 V Trifaze Pompa Kullanımında Dikkat Edilmesi Gerekenler

SMT250/50 M modellerinin tamamı verilen tabloda 380 V – 50 Hz trifaze olarak gösterilmektedir.

Motor akımları:

2,2 kW → 4 A

3 kW → 6 A

4 kW → 8 A

seviyelerindedir.

Pompanın elektrik panosu hazırlanırken motor koruma şalteri, kontaktör, termik röle, kablo kesiti ve diğer elektriksel koruma elemanları motorun teknik özelliklerine uygun seçilmelidir.

Pompanın doğru hidrolik seçimi kadar elektrik altyapısının doğru hazırlanması da güvenilir işletme açısından önemlidir.

SUMAK SMT250/50 M Kullanım Alanları

SMT250/50 M serisi, akışkan özellikleri ve üreticinin çalışma limitleri uygun olmak şartıyla çeşitli temiz su ve mekanik tesisat uygulamalarında değerlendirilebilir.

Başlıca kullanım alanları şunlardır:

• Temiz su transfer sistemleri
• Bina mekanik tesisatları
• Depolar arası su transferi
• Sulama sistemleri
• Bahçe ve peyzaj sulaması
• Tarımsal sulama uygulamaları
• Basınçlandırma sistemleri
• Ticari yapı su sistemleri
• Endüstriyel yardımcı su hatları
• Genel amaçlı su transferi
• Uygun tasarlanmış hidrofor sistemleri

Pompanın kullanılacağı akışkanın özellikleri seçimden önce mutlaka kontrol edilmelidir.

SMT250/50 M Sulama Sistemlerinde Kullanılabilir mi?

Sulama sistemlerinde ihtiyaç duyulan debi çoğu zaman birden fazla sulama hattının veya sprinklerin eş zamanlı çalışmasına göre hesaplanır.

SMT250/50 M serisinin 35–55 m³/h aralığında verilen katalog değerleri, uygun basma yüksekliği ihtiyacına sahip sulama sistemlerinde değerlendirilebilir.

Ancak sulama sistemlerinde yalnızca debi yeterli değildir.

Sprinkler çalışma basıncı, boru sürtünme kayıpları, kot farkları, vana ve filtre kayıpları toplam basma yüksekliği hesabına dahil edilmelidir.

SMT250/50 M Basınçlandırma Sistemlerinde Kullanılabilir mi?

Uygun çalışma noktası bulunduğunda monoblok santrifüj pompalar çeşitli basınçlandırma sistemlerinde kullanılabilir.

Özellikle sistemin debi ihtiyacının değişken olduğu uygulamalarda pompanın kontrol yöntemi ayrıca değerlendirilmelidir.

Çok pompalı sistemler, basınç sensörleri, genleşme tankları ve frekans kontrollü sürücüler uygulamanın özelliklerine göre sisteme dahil edilebilir.

Maksimum Hm Değerine Göre Pompa Seçilir mi?

Tek başına seçilmemelidir.

2,2 kW modelin maksimum basma yüksekliği 15 mSS, 3 kW modelin 19 mSS ve 4 kW modelin 22 mSS seviyesindedir.

Ancak örneğin 4 kW model her debide 22 mSS sağlamaz.

Katalog değerleri:

35 m³/h → 19 mSS
40 m³/h → 18 mSS
45 m³/h → 16,5 mSS
50 m³/h → 15,5 mSS
55 m³/h → 14 mSS

şeklindedir.

Dolayısıyla pompa seçiminde gerçek çalışma debisindeki Hm değeri kullanılmalıdır.

Pompa Çalışma Noktası Nedir?

Santrifüj pompa seçiminde çalışma noktası iki temel parametreyle tanımlanır:

Q = Debi (m³/h)

H = Basma yüksekliği (mSS)

Örneğin projenin ihtiyacı:

Q = 40 m³/h

H = 18 mSS

olarak hesaplanmış olsun.

Verilen teknik tabloya göre 4 kW SMT250/50 M, 40 m³/h debide yaklaşık 18 mSS sağlamaktadır.

Bu örnek, doğru pompa seçiminde motor gücünden önce sistem çalışma noktasının belirlenmesinin neden önemli olduğunu göstermektedir.

Toplam Basma Yüksekliği Nasıl Belirlenir?

Toplam basma yüksekliği yalnızca suyun çıkarılacağı fiziksel yükseklik değildir.

Pompanın karşılaması gereken toplam değer hesaplanırken genel olarak:

statik kot farkı, boru sürtünme kayıpları, dirsek ve bağlantı parçalarının kayıpları, vana ve çekvalf kayıpları, filtre kayıpları ve kullanım noktasında gerekli minimum basınç dikkate alınır.

Özellikle 35–55 m³/h gibi debilerde boru çapının doğru belirlenmesi önemlidir.

Gereğinden küçük boru çapı akış hızını artırarak sistemdeki basınç kayıplarının yükselmesine neden olabilir.

2,2 kW, 3 kW veya 4 kW: Hangisi Daha Doğru?

Bunun tek bir cevabı yoktur.

Doğru model sistemin çalışma noktasına göre değişir.

Örneğin sistem:

35 m³/h – 12,5 mSS

gerektiriyorsa 2,2 kW modelin katalog değeri bu noktaya yakındır.

Sistem:

35 m³/h – 15,5 mSS

gerektiriyorsa 3 kW model değerlendirilebilir.

Aynı debide yaklaşık:

35 m³/h – 19 mSS

gerekiyorsa 4 kW model uygun bir hidrolik noktaya sahiptir.

Bu nedenle daha yüksek kW değerinin otomatik olarak daha doğru seçim olduğu düşünülmemelidir.

Gereğinden Büyük Pompa Seçmenin Dezavantajları

Pompa seçiminde güvenli tarafta kalmak amacıyla gereğinden büyük motor veya pompa tercih etmek her zaman doğru bir yaklaşım değildir.

İhtiyaçtan büyük pompa;

sistemde gereksiz yüksek basınç oluşmasına, enerji tüketiminin artmasına, kontrol ekipmanlarının daha sık devreye girmesine ve pompanın uygun olmayan çalışma bölgesinde işletilmesine neden olabilir.

Aynı şekilde gereğinden küçük pompa seçimi de gerekli debi veya basıncın sağlanamaması sonucunu doğurur.

Doğru yaklaşım, sistemin gerçek çalışma noktasına en uygun pompayı belirlemektir.

Enerji Verimliliği Açısından Doğru Model Seçimi

Pompa sistemleri birçok tesiste uzun saatler boyunca çalışabilir. Bu nedenle motor gücü seçiminin işletme maliyetleri üzerinde doğrudan etkisi bulunur.

Sistem ihtiyacını 2,2 kW model karşılayabiliyorsa yalnızca daha yüksek performans elde etmek amacıyla 4 kW model seçmek gereksiz enerji kullanımına yol açabilir.

Bununla birlikte düşük güçlü bir pompanın yetersiz kaldığı sistemde sürekli zorlanması da doğru değildir.

Enerji verimli bir pompa sistemi için ürünün tasarım çalışma noktasına uygun seçilmesi gerekir.

SMT250/50 M Seçiminde Kontrol Edilmesi Gereken Parametreler

Doğru pompa seçimi yapılmadan önce şu değerlerin belirlenmesi önemlidir:

Gerekli debi: m³/h
Toplam basma yüksekliği: mSS
Statik kot farkı
Boru çapı ve hat uzunluğu
Tesisat sürtünme kayıpları
Vana ve ekipman kayıpları
Akışkan özellikleri
Elektrik beslemesi
Günlük çalışma süresi
Kontrol şekli

Bu parametreler belirlendikten sonra pompanın performans eğrisi ile sistem eğrisi birlikte değerlendirilmelidir.

Tetra Elektromekanik ile SUMAK SMT250/50 M Pompa Seçimi

Pompa seçiminin yalnızca ürün kataloğundaki maksimum değerlere göre yapılması sistemin gerçek ihtiyaçlarıyla uyumsuz sonuçlara yol açabilir.

Tetra Elektromekanik, pompa ve mekanik tesisat uygulamalarında debi, basma yüksekliği, boru hattı, elektrik altyapısı ve çalışma koşullarının birlikte değerlendirilmesine yönelik teknik çözüm yaklaşımı sunmaktadır.

SMT250/50 M serisinin 2,2 kW, 3 kW ve 4 kW seçeneklerinden hangisinin kullanılacağı belirlenirken sistemin gerçek çalışma noktası esas alınmalıdır.

Gürcistan ve Ermenistan pazarlarında ise Tetramech yapılanması üzerinden pompa ve mekanik tesisat çözümlerine yönelik çalışmalar yürütülmektedir.

SUMAK SMT250/50 M fiyatı, teknik ürün seçimi ve proje desteği için Tetra Elektromekanik ile iletişime geçiniz.

Sıkça Sorulan Sorular

SUMAK SMT250/50 M hangi motor güçlerinde bulunur?

Verilen teknik tabloda SMT250/50 M modeli 2,2 kW, 3 kW ve 4 kW motor seçenekleriyle yer almaktadır.

SMT250/50 M kaç HP?

2,2 kW model 3 HP, 3 kW model 4 HP, 4 kW model ise 5,5 HP motor gücüne sahiptir.

SMT250/50 M motor devri kaçtır?

Tüm modellerde motor devri 1450 d/d olarak belirtilmiştir.

SMT250/50 M monofaze mi trifaze mi?

Verilen teknik tabloda bütün modeller 380 V trifaze elektrik beslemesine sahiptir.

SMT250/50 M giriş ve çıkış çapı nedir?

Serinin giriş bağlantısı DN65, çıkış bağlantısı ise DN50'dir.

2,2 kW SMT250/50 M maksimum kaç mSS?

2,2 kW – 3 HP modelin maksimum basma yüksekliği 15 mSS olarak belirtilmiştir.

3 kW SMT250/50 M maksimum kaç mSS?

3 kW – 4 HP model maksimum 19 mSS basma yüksekliğine sahiptir.

4 kW SMT250/50 M maksimum kaç mSS?

4 kW – 5,5 HP modelin maksimum basma yüksekliği 22 mSS seviyesindedir.

SMT250/50 M 40 m³/h debide kaç mSS sağlar?

2,2 kW model 11 mSS, 3 kW model 14,5 mSS ve 4 kW model yaklaşık 18 mSS sağlar.

50 m³/h için hangi modeller kullanılabilir?

Verilen tabloda 3 kW model 50 m³/h debide 11,5 mSS, 4 kW model ise 15,5 mSS sağlamaktadır. 2,2 kW model için bu noktada performans değeri belirtilmemiştir.

55 m³/h debide hangi model daha yüksek basınç sağlar?

3 kW model yaklaşık 10 mSS, 4 kW model ise yaklaşık 14 mSS sağlar. Bu nedenle verilen değerlere göre 4 kW model daha yüksek basma yüksekliği sunmaktadır.

SMT250/50 M fiyatı nedir?

Güncel fiyatlar seçilen motor gücü ve ticari koşullara göre değişebilir. Fiyat ve teklif bilgisi için Tetra Elektromekanik ile iletişime geçiniz.

Sonuç

SUMAK SMT250/50 M EN 733 monoblok santrifüj pompa serisi, 2,2 kW – 3 HP, 3 kW – 4 HP ve 4 kW – 5,5 HP motor seçenekleriyle farklı debi ve basma yüksekliği gereksinimlerine cevap verebilen bir pompa ailesidir.

Serinin bütün modellerinde 380 V trifaze besleme, 50 Hz frekans, 1450 d/d motor devri, DN65 giriş ve DN50 çıkış bağlantısı bulunmaktadır.

2,2 kW model maksimum 15 mSS, 3 kW model 19 mSS, 4 kW model ise maksimum 22 mSS basma yüksekliğine sahiptir.

Modeller arasındaki performans farkı özellikle debi yükseldikçe belirginleşmektedir. 45 m³/h çalışma noktasında 2,2 kW model yaklaşık 7 mSS, 3 kW model 13 mSS, 4 kW model ise 16,5 mSS sağlamaktadır.

Bu nedenle SMT250/50 M seçiminde yalnızca motor gücü veya maksimum Hm değerine göre karar verilmemelidir. Sistemin gerçek debisi, toplam basma yüksekliği, boru hattı kayıpları, elektrik altyapısı ve işletme koşulları birlikte değerlendirilmelidir.

Doğru boyutlandırılmış bir monoblok santrifüj pompa, mekanik tesisatın ihtiyaç duyduğu performansın güvenilir ve enerji açısından uygun şekilde sağlanmasına katkıda bulunur.

SUMAK SMT250/50 M EN 733 monoblok santrifüj pompa seçimi, teknik değerlendirme ve fiyat bilgisi için Tetra Elektromekanik ile iletişime geçebilirsiniz.
