SUMAK SMT160/80 M EN 733 Monoblok Santrifüj Pompa Teknik Özellikleri ve Karşılaştırması

Yüksek debili su transfer sistemlerinde pompa seçiminin sistem performansı üzerindeki etkisi oldukça büyüktür. Özellikle ticari yapılar, endüstriyel tesisler, sulama sistemleri ve büyük ölçekli mekanik tesisat uygulamalarında pompanın yalnızca gerekli su miktarını taşıması değil, bu debiyi istenen basma yüksekliğinde sağlayabilmesi gerekir.

SUMAK SMT160/80 M, EN 733 tipi monoblok santrifüj pompa ailesi içerisinde farklı motor güçleriyle sunulan bir seridir.

İncelediğimiz teknik tabloda SMT160/80 M modeli;

11 kW – 15 HP
15 kW – 20 HP
18,5 kW – 25 HP
22 kW – 30 HP

olmak üzere dört farklı motor gücüyle yer almaktadır.

Serideki tüm modeller 380 V trifaze, 50 Hz elektrik beslemesine ve 2900 d/d motor devrine sahiptir. Emiş bağlantısı DN100, çıkış bağlantısı ise DN80 olarak belirtilmiştir.

Motor gücü yükseldikçe aynı debide elde edilebilen basma yüksekliği artmaktadır. Bu durum, farklı sistem basıncı ihtiyaçları için aynı pompa ailesi içerisinde alternatif seçim yapılabilmesine olanak sağlar.

SUMAK SMT160/80 M Serisinin Genel Teknik Yapısı

SMT160/80 M serisinin dikkat çeken özelliklerinden biri, farklı motor güçlerinin ortak bir bağlantı yapısı altında sunulmasıdır.

Seride:

Giriş: DN100
Çıkış: DN80
Motor devri: 2900 d/d
Gerilim: 380 V
Frekans: 50 Hz

değerleri ortak olarak görülmektedir.

Bununla birlikte motor gücü ve buna bağlı olarak elektrik akımı ile hidrolik performans değişmektedir.

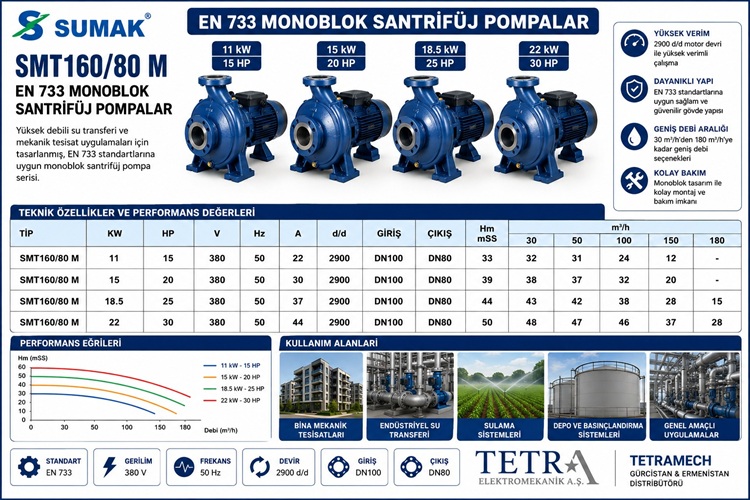

SMT160/80 M Genel Karşılaştırma Tablosu

Bu tablo, SMT160/80 M ailesinde motor gücü yükseldikçe maksimum basma yüksekliğinin de kademeli olarak yükseldiğini göstermektedir.

SUMAK SMT160/80 M 11 kW – 15 HP

Serinin ilk kapasite seçeneği 11 kW – 15 HP motorlu SMT160/80 M modelidir.

Pompa 380 V trifaze elektrik beslemesiyle çalışmaktadır. Motor akımı tabloda 22 A, nominal motor devri ise 2900 d/d olarak belirtilmiştir.

Maksimum basma yüksekliği 33 mSS seviyesindedir.

11 kW SMT160/80 M Performans Değerleri

Pompa 30 m³/h debide yaklaşık 32 mSS sağlarken, debi 50 m³/h seviyesine çıktığında yaklaşık 31 mSS basma yüksekliği sağlamaktadır.

100 m³/h seviyesinde basma yüksekliği 24 mSS'ye, 150 m³/h seviyesinde ise 12 mSS'ye gerilemektedir.

Bu performans karakteristiği 11 kW modelin yüksek debiye ulaşabildiğini ancak debi yükseldikçe basma yüksekliğinin belirgin biçimde düştüğünü göstermektedir.

SUMAK SMT160/80 M 15 kW – 20 HP

Bir sonraki kapasite seviyesi 15 kW – 20 HP motorlu SMT160/80 M modelidir.

Model yine 380 V, 50 Hz ve 2900 d/d çalışma değerlerine sahiptir. Motor akımı 30 A olarak belirtilmiştir.

Maksimum basma yüksekliği ise 39 mSS seviyesine yükselmektedir.

15 kW SMT160/80 M Performans Değerleri

11 kW modele göre tüm ortak çalışma noktalarında daha yüksek basma yüksekliği elde edilmektedir.

Örneğin 100 m³/h debide:

11 kW → 24 mSS
15 kW → 32 mSS

değerleri bulunmaktadır.

Bu noktada iki model arasında yaklaşık 8 mSS fark oluşmaktadır.

SUMAK SMT160/80 M 18,5 kW – 25 HP

SMT160/80 M serisinin bir üst kapasite seçeneği 18,5 kW – 25 HP motorlu modeldir.

Motor akımı 37 A, çalışma devri ise diğer modellerde olduğu gibi 2900 d/d olarak belirtilmiştir.

Bu versiyonda maksimum basma yüksekliği 44 mSS seviyesine ulaşmaktadır.

18,5 kW SMT160/80 M Performans Değerleri

18,5 kW modelin önemli farklarından biri, verilen tabloda 180 m³/h çalışma noktasına ait basma yüksekliği değerinin bulunmasıdır.

Pompa 180 m³/h seviyesinde yaklaşık 15 mSS sağlamaktadır.

100 m³/h çalışma noktasında ise yaklaşık 38 mSS basma yüksekliğiyle serinin daha güçlü seçeneklerinden biri haline gelmektedir.

SUMAK SMT160/80 M 22 kW – 30 HP

Karşılaştırılan SMT160/80 M modelleri içerisinde en yüksek motor gücüne sahip seçenek 22 kW – 30 HP versiyondur.

Model 380 V trifaze elektrik beslemesine, 44 A motor akımına ve 2900 d/d çalışma devrine sahiptir.

Maksimum basma yüksekliği 50 mSS seviyesindedir.

22 kW SMT160/80 M Performans Değerleri

22 kW model özellikle yüksek debilerde basma yüksekliğini koruma açısından diğer seçeneklerden ayrılmaktadır.

Örneğin 150 m³/h debide:

11 kW → 12 mSS
15 kW → 20 mSS
18,5 kW → 28 mSS
22 kW → 37 mSS

değerleri elde edilmektedir.

Bu fark, pompa seçiminde yalnızca bağlantı çapının veya pompa model adının yeterli olmadığını açık biçimde göstermektedir.

SMT160/80 M 11 – 15 – 18,5 – 22 kW Karşılaştırması

Serinin performans değerlerini tek tabloda karşılaştırmak doğru motor seçimini kolaylaştırmaktadır.

Tablo özellikle 100 m³/h ve üzerindeki debilerde modeller arasındaki farkın belirginleştiğini göstermektedir.

Dolayısıyla motor gücü seçimi sistemin ihtiyaç duyduğu gerçek çalışma noktasına göre yapılmalıdır.

100 m³/h Debide Hangi SMT160/80 M Seçilmeli?

Bir projenin ihtiyaç duyduğu debinin 100 m³/h olduğunu düşünelim.

Bu durumda dört modelin sağladığı basma yükseklikleri şöyledir:

11 kW → 24 mSS
15 kW → 32 mSS
18,5 kW → 38 mSS
22 kW → 46 mSS

Sistem 100 m³/h debide yaklaşık 24 mSS seviyesinde basınç gerektiriyorsa 11 kW model hidrolik açıdan değerlendirmeye alınabilir.

Daha yüksek basma yüksekliği gerekiyorsa motor gücü kademeli olarak yükselmektedir.

Burada önemli olan “en güçlü pompayı” seçmek değil, sistem eğrisiyle uyumlu modeli belirlemektir.

150 m³/h Debide Modeller Arasındaki Büyük Fark

150 m³/h seviyesi SMT160/80 M serisinin modelleri arasındaki performans farkını açık şekilde göstermektedir.

11 kW → 12 mSS
15 kW → 20 mSS
18,5 kW → 28 mSS
22 kW → 37 mSS

En düşük ve en yüksek motor seçeneği arasında aynı debide 25 mSS fark bulunmaktadır.

Bu nedenle yüksek debili uygulamalarda motor gücünün ve pompa karakteristiğinin doğru belirlenmesi kritik önem taşımaktadır.

180 m³/h Debi Gerekiyorsa Hangi Model?

Verilen teknik tabloda 180 m³/h çalışma noktası için yalnızca 18,5 kW ve 22 kW modellerde değer bulunmaktadır.

18,5 kW → 180 m³/h – 15 mSS

22 kW → 180 m³/h – 28 mSS

Dolayısıyla 180 m³/h seviyesinde çalışma planlanan bir sistemde ihtiyaç duyulan basma yüksekliği seçim üzerinde doğrudan belirleyici olacaktır.

Sistem 180 m³/h debide daha yüksek basınca ihtiyaç duyuyorsa 22 kW modelin performans karakteristiği avantaj sağlamaktadır.

EN 733 Monoblok Santrifüj Pompa Nedir?

EN 733, uçtan emişli santrifüj pompaların belirli temel boyutsal ve performans sınıflandırmalarına ilişkin yaygın bir Avrupa standardıdır.

Monoblok tasarımda pompa ve elektrik motoru kompakt bir ünite oluşturacak şekilde bir araya getirilir.

Bu yapı özellikle mekanik tesisat uygulamalarında kompakt yerleşim açısından avantaj sağlayabilir.

SMT160/80 M serisinin farklı motor seçenekleri sayesinde aynı pompa ailesi içerisinde çeşitli debi ve basınç gereksinimlerine yönelik seçim yapılabilir.

DN100 Giriş ve DN80 Çıkış Ne Anlama Gelir?

SMT160/80 M serisinin teknik tablosunda emiş bağlantısı DN100, basma bağlantısı ise DN80 olarak belirtilmiştir.

DN, boru ve ekipman bağlantılarında kullanılan nominal çap ifadesidir.

Pompanın DN100 giriş bağlantısı emiş hattına, DN80 çıkış bağlantısı ise basma hattına bağlanır.

Ancak pompa bağlantısının DN100 veya DN80 olması, tesisatın tamamında aynı boru çaplarının kullanılmasının zorunlu olduğu anlamına gelmez.

Boru çapı;

debi, akış hızı, boru uzunluğu, basınç kaybı ve tesisat tasarımı dikkate alınarak ayrıca hesaplanmalıdır.

2900 d/d Monoblok Pompa Performansı

SMT160/80 M serisinin bütün motor seçeneklerinde 2900 d/d çalışma devri belirtilmiştir.

Aynı motor devrine rağmen modellerin basma yüksekliği değerleri birbirinden farklıdır.

Bunun nedeni pompa performansının yalnızca motor devrine bağlı olmamasıdır.

Motor gücü, çark özellikleri, hidrolik tasarım ve çalışma noktası pompanın gerçek performansını belirleyen temel parametreler arasındadır.

Bu nedenle aynı DN100/DN80 bağlantısına ve aynı 2900 d/d çalışma devrine sahip modeller arasında dahi önemli performans farklılıkları bulunmaktadır.

SMT160/80 M Nerelerde Kullanılabilir?

SMT160/80 M gibi yüksek debili monoblok santrifüj pompalar, sıvı özellikleri ve üretici çalışma limitleri uygun olduğu sürece farklı mekanik tesisat uygulamalarında değerlendirilebilir.

Başlıca kullanım alanları:

• Bina mekanik tesisatları
• Temiz su transfer sistemleri
• Endüstriyel su transferi
• Sulama sistemleri
• Tarımsal sulama uygulamaları
• Büyük ölçekli hidrofor sistemleri
• Depodan depoya su transferi
• Ticari tesisler
• Endüstriyel yardımcı su sistemleri
• HVAC ve mekanik tesisat uygulamaları
• Genel amaçlı basınçlandırma sistemleri
• Proses yardımcı su hatları

Pompanın kullanılacağı sıvının özellikleri her uygulamada ayrıca kontrol edilmelidir.

SMT160/80 M Sulama Sistemlerinde Kullanılabilir mi?

Yüksek debi ihtiyacının bulunduğu sulama sistemlerinde SMT160/80 M serisinin performans aralığı değerlendirilebilir.

Örneğin büyük peyzaj alanları veya tarımsal sulama uygulamalarında sistem debisi 100 m³/h ve üzerine çıkabilir.

Ancak sulama pompası seçilirken yalnızca gerekli su miktarı hesaplanmamalıdır.

Boru hattının uzunluğu, kot farkı, sprinkler veya diğer sulama ekipmanlarının ihtiyaç duyduğu minimum çalışma basıncı ve boru hattındaki sürtünme kayıpları da toplam basma yüksekliğine eklenmelidir.

SMT160/80 M Hidrofor Sistemlerinde Kullanılabilir mi?

Uygun sistem tasarımı ve çalışma koşullarında yüksek debili basınçlandırma uygulamalarında monoblok santrifüj pompalar değerlendirilebilir.

Ancak hidrofor sistemlerinde değişken tüketim koşulları bulunduğundan pompanın kontrol yöntemi de önemlidir.

Tek pompalı veya çok pompalı sistem tasarımı, basınç kontrolü, genleşme tankı, pano ve gerektiğinde frekans kontrolü sistemin kullanım senaryosuna göre projelendirilmelidir.

11 kW Yerine 22 kW Pompa Kullanmak Daha İyi midir?

Hayır. Daha yüksek motor gücü her zaman daha doğru pompa anlamına gelmez.

Örneğin sistem ihtiyacı:

100 m³/h – 24 mSS

ise 11 kW model bu noktaya yakın performans göstermektedir.

Aynı sisteme yalnızca daha güçlü olduğu için 22 kW model uygulanması halinde pompanın 100 m³/h seviyesindeki katalog değeri yaklaşık 46 mSS'dir.

Bu, sistemin ihtiyaç duyduğundan çok daha yüksek bir basma yüksekliği olabilir.

Dolayısıyla pompa seçiminin motor gücüne göre değil, debi ve basma yüksekliğinin oluşturduğu çalışma noktasına göre yapılması gerekir.

Pompa Çalışma Noktası Neden Önemlidir?

Pompa çalışma noktası genellikle iki temel değerle ifade edilir:

Q = Debi (m³/h)
H = Basma yüksekliği (mSS)

Örneğin “100 m³/h pompa gerekiyor” ifadesi tek başına teknik seçim için yeterli değildir.

Doğru ifade:

100 m³/h – 32 mSS

gibi hem debinin hem de basma yüksekliğinin belirtilmesidir.

Bu örnekte verilen katalog değerleri içerisinde 15 kW SMT160/80 M yaklaşık 100 m³/h – 32 mSS çalışma noktası sunmaktadır.

Bu nedenle pompa seçiminde Q ve H değerleri birlikte değerlendirilmelidir.

Toplam Basma Yüksekliği Nasıl Belirlenir?

Sistemin pompadan talep ettiği toplam basma yüksekliği yalnızca kot farkından oluşmaz.

Hesaplama yapılırken genel olarak;

statik yükseklik, boru sürtünme kayıpları, dirsekler, vanalar, çekvalfler, filtreler, eşanjörler, diğer ekipman kayıpları ve kullanım noktasında ihtiyaç duyulan minimum basınç birlikte değerlendirilir.

Özellikle 100–180 m³/h gibi yüksek debilerde boru hattındaki akış hızı ve sürtünme kayıpları büyük önem taşır.

Yanlış boru çapı seçimi sistem basınç kayıplarını ciddi şekilde artırabilir.

Elektrik Motoru Seçiminde Nelere Dikkat Edilmeli?

SMT160/80 M serisinin tamamı verilen tabloda 380 V trifaze olarak gösterilmektedir.

Motor akımları:

11 kW → 22 A
15 kW → 30 A
18,5 kW → 37 A
22 kW → 44 A

seviyelerindedir.

Elektrik panosu, motor koruma şalteri, kontaktör, termik koruma, kablo kesiti ve diğer elektrik ekipmanlarının seçilen motor gücüne uygun olması gerekir.

Özellikle yüksek güçlü motorlarda yol verme yöntemi ve sistemin elektrik altyapısı proje aşamasında değerlendirilmelidir.

Enerji Verimliliği İçin Doğru Motor Gücü

Pompa sistemlerinde gereğinden büyük motor ve pompa seçimi yalnızca ilk yatırım açısından değil, işletme maliyetleri açısından da değerlendirilmelidir.

Pompanın tasarım noktasından uzak bölgelerde sürekli çalışması sistem verimliliğini olumsuz etkileyebilir.

Bu nedenle 11, 15, 18,5 veya 22 kW seçenekleri arasında karar verirken sistemin gerçek ihtiyacı belirlenmelidir.

Pompanın büyük olması yerine doğru boyutlandırılmış olması önemlidir.

Tetra Elektromekanik ile SMT160/80 M Pompa Seçimi

Yüksek debili pompa uygulamalarında doğru ürün seçimi hidrolik hesapla birlikte yapılmalıdır.

Tetra Elektromekanik, pompa ve mekanik tesisat çözümlerinde sistemin debi, basma yüksekliği, boru çapı, elektrik altyapısı ve çalışma koşullarının birlikte değerlendirilmesine yönelik teknik yaklaşım sunmaktadır.

Özellikle SMT160/80 M gibi aynı gövde ailesinde farklı motor güçleri bulunan pompalarda çalışma noktasının doğru belirlenmesi model seçiminde kritik önem taşır.

Gürcistan ve Ermenistan pazarlarında ise Tetramech yapılanmasıyla pompa ve mekanik tesisat çözümlerine yönelik çalışmalar yürütülmektedir.

SUMAK SMT160/80 M fiyatı, teknik seçim ve proje desteği için Tetra Elektromekanik ile iletişime geçiniz.

Sıkça Sorulan Sorular

SUMAK SMT160/80 M hangi motor güçlerinde bulunur?

Verilen teknik tabloda SMT160/80 M modeli 11 kW, 15 kW, 18,5 kW ve 22 kW motor seçenekleriyle yer almaktadır.

SMT160/80 M kaç HP?

Motor seçeneğine göre 15 HP, 20 HP, 25 HP veya 30 HP seçenekleri bulunmaktadır.

SMT160/80 M bağlantı çapı nedir?

Teknik tabloda pompanın giriş bağlantısı DN100, çıkış bağlantısı ise DN80 olarak belirtilmiştir.

SMT160/80 M motor devri kaçtır?

Serideki tüm seçeneklerin motor devri 2900 d/d olarak verilmiştir.

SMT160/80 M 11 kW maksimum kaç mSS?

11 kW model için maksimum basma yüksekliği 33 mSS seviyesindedir.

SMT160/80 M 15 kW maksimum kaç mSS?

15 kW – 20 HP modelin maksimum basma yüksekliği 39 mSS olarak belirtilmiştir.

SMT160/80 M 18,5 kW maksimum kaç mSS?

18,5 kW – 25 HP model için maksimum basma yüksekliği 44 mSS seviyesindedir.

SMT160/80 M 22 kW maksimum kaç mSS?

22 kW – 30 HP modelin maksimum basma yüksekliği 50 mSS seviyesindedir.

100 m³/h debide modeller kaç mSS sağlar?

11 kW yaklaşık 24 mSS, 15 kW yaklaşık 32 mSS, 18,5 kW yaklaşık 38 mSS ve 22 kW model yaklaşık 46 mSS sağlamaktadır.

180 m³/h için hangi SMT160/80 M modeli kullanılabilir?

Verilen tabloda 180 m³/h için 18,5 kW modelde 15 mSS, 22 kW modelde ise 28 mSS performans değeri bulunmaktadır. Kesin seçim sistemin ihtiyaç duyduğu basma yüksekliğine göre yapılmalıdır.

SMT160/80 M monofaze midir?

Hayır. Verilen tabloda modeller 380 V trifaze elektrik beslemesiyle gösterilmektedir.

En güçlü SMT160/80 M modeli hangisidir?

Karşılaştırılan modeller içerisinde 22 kW – 30 HP seçeneği en yüksek motor gücüne ve basma yüksekliğine sahiptir.

SUMAK SMT160/80 M fiyatı nedir?

Güncel fiyatlar motor gücü ve ticari koşullara göre değişebilir. Fiyat ve teklif bilgisi için Tetra Elektromekanik ile iletişime geçiniz.

Sonuç

SUMAK SMT160/80 M EN 733 monoblok santrifüj pompa serisi, 11 kW'tan 22 kW'a kadar uzanan motor seçenekleriyle yüksek debili su transferi ve basınçlandırma uygulamalarında farklı çalışma noktalarına cevap verebilecek geniş bir performans aralığı sunmaktadır.

11 kW model maksimum 33 mSS, 15 kW model 39 mSS, 18,5 kW model 44 mSS ve 22 kW model maksimum 50 mSS basma yüksekliği değerine sahiptir.

Serinin modelleri arasındaki performans farkı özellikle yüksek debilerde belirginleşmektedir. 150 m³/h debide 11 kW model yaklaşık 12 mSS sağlarken, 22 kW model yaklaşık 37 mSS seviyesine ulaşmaktadır.

Bu nedenle SMT160/80 M seçiminde yalnızca motor gücü veya DN100/DN80 bağlantı ölçülerine bakılması yeterli değildir. Projenin ihtiyaç duyduğu debi, basma yüksekliği, boru hattı kayıpları, elektrik altyapısı ve gerçek çalışma koşulları birlikte değerlendirilmelidir.

Doğru boyutlandırılan pompa; sistemin ihtiyacını karşılamanın yanı sıra güvenilir işletme, uygun enerji kullanımı ve uzun süreli mekanik performans açısından da önem taşır.

SUMAK SMT160/80 M EN 733 monoblok santrifüj pompa seçimi, teknik değerlendirme ve fiyat bilgisi için Tetra Elektromekanik ile iletişime geçebilirsiniz.
