SUMAK SMKT550/2 ve SMKT750/2 Santrifüj Pompa Teknik Özellikleri ve Karşılaştırması

Santrifüj pompa seçiminde sistemin ihtiyaç duyduğu debinin karşılanması kadar, bu debinin hangi basma yüksekliğinde sağlanabildiği de önemlidir. Özellikle kot farkının yüksek olduğu, uzun boru hatlarının kullanıldığı veya kullanım noktasında belirli bir basınca ihtiyaç duyulan tesisatlarda pompanın hidrolik karakteristiği doğru analiz edilmelidir.

SUMAK SMKT550/2 ve SMKT750/2, verilen teknik değerlere göre orta seviyedeki debilerde yüksek basma yüksekliği sağlayabilen iki santrifüj pompa alternatifidir.

SMKT550/2 modeli:

4 kW – 5,5 HP

SMKT750/2 modeli:

5,5 kW – 7,5 HP

motor gücüne sahiptir.

Her iki pompa da 380 V trifaze, 50 Hz ve 2900 d/d çalışma özelliklerine sahiptir. Giriş-çıkış bağlantısı 2", emiş değeri ise 6 metre olarak belirtilmiştir.

Modeller arasındaki temel fark hidrolik kapasitede ortaya çıkmaktadır. SMKT550/2 maksimum 58 mSS, SMKT750/2 ise maksimum 68 mSS basma yüksekliğine sahiptir.

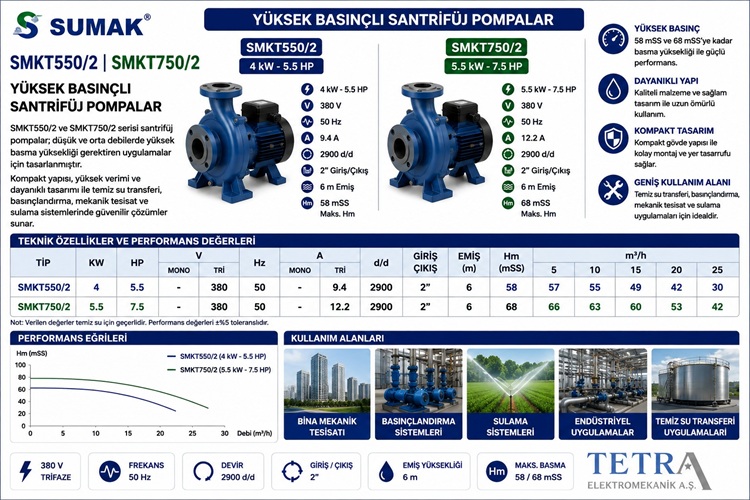

SUMAK SMKT550/2 ve SMKT750/2 Genel Teknik Özellikleri

İki pompa aynı seri içerisinde bulunmasına rağmen farklı sistem ihtiyaçlarına yönelik hidrolik performans sunmaktadır.

SMKT550/2 ve SMKT750/2 Teknik Karşılaştırması

Tablo incelendiğinde iki modelin elektrik beslemesi, motor devri, bağlantı ölçüsü ve belirtilen emiş değerinin aynı olduğu görülmektedir.

SMKT750/2'nin daha yüksek motor gücü ise pompanın daha yüksek basma yüksekliği sağlamasına imkân vermektedir.

SUMAK SMKT550/2 4 kW – 5,5 HP Santrifüj Pompa

SUMAK SMKT550/2, serinin 4 kW motorlu seçeneğidir.

Motor gücü 5,5 HP, nominal motor akımı ise verilen tabloda 9,4 A olarak belirtilmiştir.

Pompa:

380 V trifaze
50 Hz
2900 d/d

çalışma özelliklerine sahiptir.

Giriş-çıkış bağlantısı 2" ve belirtilen emiş değeri 6 metredir.

Maksimum basma yüksekliği ise 58 mSS seviyesindedir.

SMKT550/2 Debi – Basma Yüksekliği Değerleri

SMKT550/2 düşük debi tarafında maksimum basma yüksekliğine oldukça yakın performans göstermektedir.

5 m³/h debide yaklaşık 57 mSS, 10 m³/h debide ise yaklaşık 55 mSS sağlamaktadır.

Debi 15 m³/h seviyesine yükseldiğinde basma yüksekliği 49 mSS, 20 m³/h seviyesinde 42 mSS ve 25 m³/h seviyesinde yaklaşık 30 mSS'ye düşmektedir.

SUMAK SMKT750/2 5,5 kW – 7,5 HP Santrifüj Pompa

Serinin daha yüksek motor gücüne sahip seçeneği SMKT750/2 modelidir.

Pompanın motor gücü:

5,5 kW – 7,5 HP

seviyesindedir.

380 V trifaze, 50 Hz elektrik beslemesine sahip modelin nominal motor akımı 12,2 A olarak belirtilmiştir.

Motor devri 2900 d/d, giriş-çıkış bağlantısı 2" ve emiş değeri 6 metredir.

SMKT750/2'nin maksimum basma yüksekliği 68 mSS seviyesine ulaşmaktadır.

SMKT750/2 Debi – Basma Yüksekliği Değerleri

SMKT750/2, verilen bütün ortak çalışma noktalarında SMKT550/2'ye kıyasla daha yüksek basma yüksekliği sağlamaktadır.

Özellikle 15–25 m³/h aralığında iki model arasındaki fark daha belirgin hale gelmektedir.

SMKT550/2 ile SMKT750/2 Performans Karşılaştırması

Pompa seçiminde maksimum Hm değerlerini karşılaştırmak tek başına yeterli değildir. Aynı debide iki pompanın ne kadar basma yüksekliği sağlayabildiğine bakılması gerekir.

Karşılaştırma sonucunda motor gücü arttıkça özellikle yüksek debilerde basma yüksekliği avantajının büyüdüğü görülmektedir.

25 m³/h çalışma noktasında iki pompa arasında yaklaşık 12 mSS fark bulunmaktadır.

5 m³/h Debide SMKT550/2 mi SMKT750/2 mi?

5 m³/h çalışma noktasında:

SMKT550/2 → 57 mSS

SMKT750/2 → 66 mSS

performans göstermektedir.

Aradaki fark yaklaşık 9 mSS'dir.

Sistemin tasarım noktası yaklaşık 5 m³/h – 55/57 mSS seviyesindeyse SMKT550/2 değerlendirilebilir.

Aynı debide 65 mSS civarında basma yüksekliği gerekiyorsa SMKT750/2 daha yakın bir hidrolik çalışma noktası sunmaktadır.

10 m³/h Çalışma Noktasında Karşılaştırma

10 m³/h debide iki model de yüksek basma yüksekliği sağlamaya devam etmektedir.

SMKT550/2 → 55 mSS

SMKT750/2 → 63 mSS

Bu noktada iki pompa arasındaki fark yaklaşık 8 mSS seviyesindedir.

Sistem ihtiyacı örneğin 10 m³/h – 55 mSS olarak hesaplandıysa 4 kW SMKT550/2 katalog değerleri açısından bu çalışma noktasına yakındır.

Yaklaşık 63 mSS gerekiyorsa SMKT750/2 daha uygun bir performans noktası sağlar.

15 m³/h Debide Hangi Pompa?

15 m³/h çalışma noktası modeller arasındaki farkın daha belirgin hale geldiği noktalardan biridir.

SMKT550/2 yaklaşık:

49 mSS

SMKT750/2 ise:

60 mSS

sağlamaktadır.

İki pompa arasında 11 mSS fark bulunmaktadır.

Bu nedenle sistemin tasarım debisi 15 m³/h olduğunda ihtiyaç duyulan toplam basma yüksekliğinin doğru hesaplanması özellikle önemlidir.

20 m³/h Debide Performans

20 m³/h seviyesinde:

SMKT550/2 → 42 mSS

SMKT750/2 → 53 mSS

değerleri bulunmaktadır.

Aradaki fark yine 11 mSS seviyesindedir.

Örneğin sistemin hesaplanan çalışma noktası 20 m³/h – 40/42 mSS civarındaysa SMKT550/2 değerlendirilebilir.

Aynı debide yaklaşık 50–53 mSS seviyesine ihtiyaç duyuluyorsa SMKT750/2 daha uygun bir hidrolik alternatif oluşturabilir.

25 m³/h Debide SMKT550/2 ve SMKT750/2

Verilen teknik tablodaki en yüksek debi noktası 25 m³/h'dir.

Bu noktada:

SMKT550/2 → 30 mSS

SMKT750/2 → 42 mSS

performans göstermektedir.

İki model arasındaki fark yaklaşık 12 mSS'ye ulaşmaktadır.

Bu değer aynı seri içerisinde motor seçiminin özellikle yüksek debi tarafında pompa performansını önemli ölçüde değiştirebildiğini göstermektedir.

SMKT550/2 ile SMKT550 Arasındaki Fark Nedir?

SMKT serisinde model kodları birbirine benzese de pompa performansları aynı değildir.

SMKT550/2 modelinin verilen tablodaki bağlantısı 2", maksimum basma yüksekliği ise 58 mSS'dir.

Dolayısıyla model seçiminde yalnızca “SMKT550” ifadesine bakılmamalı, ürünün tam model kodu kontrol edilmelidir.

Özellikle sipariş, teklif ve teknik proje çalışmalarında SMKT550 ile SMKT550/2 modellerinin birbirinden ayrılması önemlidir.

SMKT750/2 ile SMKT750 Arasındaki Fark Neden Önemlidir?

Aynı durum SMKT750 ailesi için de geçerlidir.

SMKT750/2, verilen tabloda 2" giriş-çıkış bağlantısına ve 68 mSS maksimum basma yüksekliğine sahiptir.

Bu nedenle farklı SMKT modelleri arasında seçim yapılırken yalnızca motor gücünün aynı olmasına bakılmamalıdır.

Tam model kodu, bağlantı çapı ve Q-H performans değerleri birlikte kontrol edilmelidir.

58 mSS ve 68 mSS Ne Anlama Gelir?

mSS, metre su sütunu ifadesinin kısaltmasıdır ve pompanın oluşturduğu basma yüksekliğini belirtir.

SMKT550/2 için maksimum değer 58 mSS, SMKT750/2 için ise 68 mSS olarak verilmiştir.

Yaklaşık olarak 10 mSS, 1 bar seviyesine karşılık gelir.

Buna göre 58 mSS yaklaşık 5,7 bar, 68 mSS ise yaklaşık 6,7 bar seviyesinde su sütunu basıncına karşılık gelir.

Ancak sistemdeki gerçek kullanılabilir basınç, çalışma debisine ve tesisat koşullarına göre değişir.

Maksimum Basma Yüksekliği ile Çalışma Basıncı Aynı mıdır?

Hayır.

Örneğin SMKT750/2'nin maksimum Hm değeri 68 mSS'dir.

Ancak pompa:

5 m³/h'de 66 mSS,
10 m³/h'de 63 mSS,
15 m³/h'de 60 mSS,
20 m³/h'de 53 mSS,
25 m³/h'de 42 mSS

sağlamaktadır.

Bu nedenle bir projede “68 mSS pompa” ifadesinden hareketle pompanın tüm debilerde 68 mSS sağlayacağı varsayılmamalıdır.

2 İnç Giriş-Çıkış Bağlantısının Önemi

SMKT550/2 ve SMKT750/2 modellerinde giriş-çıkış bağlantısı 2" olarak belirtilmiştir.

Bağlantı çapının daha geniş olması pompanın tesisat bağlantısı ve hidrolik karakteristiği açısından önemli bir parametredir.

Ancak pompa bağlantısının 2" olması, bütün boru hattının otomatik olarak 2" yapılması gerektiği anlamına gelmez.

Boru çapı;

debi, akış hızı, hat uzunluğu ve sürtünme kayıpları hesaplanarak belirlenmelidir.

6 Metre Emiş Değeri Nasıl Değerlendirilmelidir?

Verilen tabloda iki model için de emiş değeri 6 metre olarak belirtilmektedir.

Santrifüj pompaların emiş tarafında çalışma şartlarının doğru oluşturulması sistem güvenilirliği açısından kritik öneme sahiptir.

Gerçek emiş performansı;

akışkan sıcaklığı, atmosferik koşullar, emiş hattının uzunluğu, boru çapı, filtreler, vanalar, dirsekler ve tesisat kayıpları gibi birçok değişkenden etkilenebilir.

Bu nedenle katalogda belirtilen 6 metre değeri her uygulamada doğrudan kullanılacak bağımsız bir proje değeri olarak görülmemelidir.

2900 d/d Motor Devri Ne Sağlar?

SMKT550/2 ve SMKT750/2 modellerinin motor devri 2900 d/d'dir.

Motor devri santrifüj pompanın hidrolik performansını etkileyen önemli parametrelerden biridir.

Her iki model aynı motor devrine sahip olmasına rağmen motor güçleri ve hidrolik karakteristikleri farklıdır.

Bu nedenle aynı 2900 d/d değeri, iki pompanın aynı basınç veya debiyi sağlayacağı anlamına gelmez.

380 V Trifaze Elektrik Özellikleri

Her iki model verilen teknik tabloda 380 V trifaze, 50 Hz olarak gösterilmektedir.

Nominal akım değerleri:

SMKT550/2 → 9,4 A

SMKT750/2 → 12,2 A

olarak belirtilmiştir.

Elektrik panosu hazırlanırken bu değerler dikkate alınmalı; motor koruma şalteri, kontaktör, termik röle, sigorta ve kablo kesiti motorun elektriksel özelliklerine uygun şekilde belirlenmelidir.

SUMAK SMKT550/2 ve SMKT750/2 Kullanım Alanları

SMKT550/2 ve SMKT750/2, akışkan ve sistem şartları üretici çalışma sınırlarına uygun olduğu sürece çeşitli su transferi ve basınçlandırma uygulamalarında değerlendirilebilir.

Başlıca kullanım alanları:

• Temiz su transferi
• Bina mekanik tesisatları
• Basınçlandırma sistemleri
• Hidrofor uygulamaları
• Depolar arası su transferi
• Yüksek kot farkına sahip tesisatlar
• Sulama sistemleri
• Tarımsal sulama
• Peyzaj sulama sistemleri
• Ticari yapılar
• Endüstriyel yardımcı su sistemleri
• Genel amaçlı santrifüj pompa uygulamaları

Kesin kullanım alanı belirlenirken pompalanacak sıvının özellikleri mutlaka dikkate alınmalıdır.

Yüksek Katlı Binalarda SMKT550/2 ve SMKT750/2

Yüksek katlı yapılarda pompanın suyu yalnızca yukarı taşıması yeterli değildir. En üst kullanım noktasında belirli bir artık basıncın da korunması gerekebilir.

Bu nedenle toplam basma yüksekliği hesaplanırken:

statik yükseklik + boru kayıpları + lokal kayıplar + gerekli kullanım basıncı

birlikte değerlendirilir.

SMKT550/2'nin 58 mSS ve SMKT750/2'nin 68 mSS seviyesine ulaşan maksimum basma yükseklikleri, uygun debi ihtiyacına sahip basınçlandırma uygulamalarında değerlendirilebilir.

Sulama Sistemlerinde SMKT550/2 ve SMKT750/2

Sulama sistemlerinde hem debi hem de basınç ihtiyacı önemlidir.

Uzun sulama hatları, kot farkları ve sprinkler gibi belirli minimum çalışma basıncı isteyen ekipmanlar toplam basma yüksekliğini artırabilir.

Örneğin 20 m³/h debide SMKT550/2 yaklaşık 42 mSS, SMKT750/2 ise yaklaşık 53 mSS sağlamaktadır.

Dolayısıyla aynı sulama debisinde sistem basınç ihtiyacına göre iki farklı model tercih edilebilir.

Pompa Çalışma Noktası Nasıl Belirlenir?

Pompa çalışma noktası iki temel değerle ifade edilir:

Q = Debi (m³/h)
H = Basma yüksekliği (mSS)

Örneğin proje hesabı sonucunda ihtiyaç:

Q = 15 m³/h
H = 49 mSS

olarak bulunmuşsa SMKT550/2'nin verilen katalog performansı bu çalışma noktasına karşılık gelmektedir.

Aynı sistem 15 m³/h debide yaklaşık 60 mSS gerektiriyorsa SMKT750/2 daha yakın performans sunmaktadır.

Bu nedenle pompa seçimi mutlaka Q-H çalışma noktası üzerinden yapılmalıdır.

Daha Büyük Motor Her Zaman Daha İyi midir?

Hayır.

SMKT750/2, SMKT550/2'ye göre bütün ortak katalog noktalarında daha yüksek basma yüksekliği sağlamaktadır. Ancak bu, her projede SMKT750/2 kullanılması gerektiği anlamına gelmez.

Örneğin sistem ihtiyacı:

20 m³/h – 42 mSS

ise SMKT550/2 bu çalışma noktasını karşılamaktadır.

SMKT750/2 ise aynı debide yaklaşık 53 mSS sağlamaktadır.

Sistemin ihtiyaç duymadığı yüksek basıncın üretilmesi enerji tüketimini ve sistem kontrol ihtiyacını artırabilir.

Doğru yaklaşım en büyük pompayı değil, doğru pompayı seçmektir.

Enerji Verimliliği Açısından Model Seçimi

SMKT550/2'nin motor gücü 4 kW, SMKT750/2'nin ise 5,5 kW'tır.

Aralarında 1,5 kW motor gücü farkı bulunmaktadır.

Özellikle pompanın uzun süre çalıştığı tesislerde bu fark yıllık enerji tüketimi açısından önemli olabilir.

Sistemin ihtiyaçlarını 4 kW model karşılıyorsa gereksiz şekilde 5,5 kW modele geçilmesi doğru bir mühendislik yaklaşımı değildir.

Bununla birlikte yetersiz kapasitedeki pompanın seçilmesi de sistemin tasarım debi ve basıncına ulaşamamasına neden olur.

SMKT550/2 ve SMKT750/2 Seçiminde Dikkat Edilecek Noktalar

Doğru pompa seçiminden önce şu değerler belirlenmelidir:

• Gerekli debi
• Toplam basma yüksekliği
• Statik kot farkı
• Emiş koşulları
• Boru çapı
• Boru hattı uzunluğu
• Sürtünme kayıpları
• Vana ve armatür kayıpları
• Akışkan özellikleri
• Elektrik altyapısı
• Günlük çalışma süresi
• Pompa kontrol yöntemi

Bu bilgiler doğrultusunda pompa performans eğrisi ve sistem eğrisi birlikte değerlendirilmelidir.

Tetra Elektromekanik ile SUMAK SMKT Pompa Seçimi

SUMAK SMKT550/2 ve SMKT750/2 gibi yüksek basma yüksekliği sağlayabilen pompalarda doğru model seçimi sistemin güvenilir ve verimli çalışması açısından önemlidir.

Tetra Elektromekanik, mekanik tesisat ve pompa uygulamalarında projenin ihtiyaç duyduğu debi, basma yüksekliği, emiş şartları, boru tesisatı ve elektrik altyapısının birlikte değerlendirilmesine yönelik teknik çözüm yaklaşımı sunmaktadır.

Gürcistan ve Ermenistan pazarlarında ise Tetramech yapılanması üzerinden pompa ve mekanik tesisat çözümlerine yönelik çalışmalar yürütülmektedir.

SMKT550/2 ve SMKT750/2 arasında seçim yapılırken yalnızca 4 kW ve 5,5 kW motor gücü karşılaştırılmamalı; sistemin gerçek Q-H çalışma noktası esas alınmalıdır.

SUMAK SMKT550/2 ve SMKT750/2 fiyatı, teknik ürün seçimi ve proje desteği için Tetra Elektromekanik ile iletişime geçiniz.

Sıkça Sorulan Sorular

SUMAK SMKT550/2 kaç kW?

SMKT550/2 modeli 4 kW – 5,5 HP motor gücüne sahiptir.

SUMAK SMKT750/2 kaç kW?

SMKT750/2 modeli 5,5 kW – 7,5 HP motor gücündedir.

SMKT550/2 maksimum kaç mSS basar?

Maksimum basma yüksekliği 58 mSS olarak belirtilmiştir.

SMKT750/2 maksimum kaç mSS basar?

SMKT750/2'nin maksimum basma yüksekliği 68 mSS seviyesindedir.

SMKT550/2 ve SMKT750/2 bağlantı çapı nedir?

Her iki modelde de verilen giriş-çıkış bağlantısı 2 inçtir.

Motor devri kaçtır?

Her iki model 2900 d/d motor devrine sahiptir.

10 m³/h debide kaç mSS sağlarlar?

SMKT550/2 yaklaşık 55 mSS, SMKT750/2 ise yaklaşık 63 mSS sağlar.

15 m³/h debide hangi model daha güçlüdür?

SMKT550/2 yaklaşık 49 mSS, SMKT750/2 ise yaklaşık 60 mSS sağlar. SMKT750/2 aynı debide yaklaşık 11 mSS daha yüksek basma yüksekliği sunmaktadır.

20 m³/h debide performansları nedir?

SMKT550/2 yaklaşık 42 mSS, SMKT750/2 yaklaşık 53 mSS sağlamaktadır.

25 m³/h debide performans farkı ne kadardır?

SMKT550/2 30 mSS, SMKT750/2 ise 42 mSS sağlar. Fark yaklaşık 12 mSS'dir.

SMKT550/2 mi SMKT750/2 mi seçilmeli?

Seçim sistemin ihtiyaç duyduğu debi ve toplam basma yüksekliğine göre yapılmalıdır. Motor gücünün daha yüksek olması tek başına seçim kriteri değildir.

SUMAK SMKT550/2 ve SMKT750/2 fiyatı nedir?

Fiyatlar model ve güncel ticari koşullara göre değişebilir. Güncel fiyat ve teklif için Tetra Elektromekanik ile iletişime geçiniz.

Sonuç

SUMAK SMKT550/2 ve SMKT750/2 santrifüj pompalar, 5–25 m³/h aralığındaki farklı çalışma noktalarında yüksek basma yüksekliği ihtiyacına yönelik iki alternatif sunmaktadır.

SMKT550/2 modeli 4 kW – 5,5 HP, SMKT750/2 modeli ise 5,5 kW – 7,5 HP motor gücüne sahiptir. Her iki model 380 V trifaze, 50 Hz, 2900 d/d motor devri ve 2" giriş-çıkış bağlantısıyla sunulmaktadır.

SMKT550/2 maksimum 58 mSS, SMKT750/2 ise maksimum 68 mSS basma yüksekliğine sahiptir.

Performans farkı yüksek debilerde daha belirgin hale gelmektedir. 5 m³/h debide modeller arasında yaklaşık 9 mSS fark bulunurken, 25 m³/h seviyesinde fark yaklaşık 12 mSS'ye ulaşmaktadır.

Bu nedenle seçim yapılırken yalnızca motor gücü veya maksimum Hm değerine bakılmamalıdır. Debi, basma yüksekliği, emiş şartları, boru hattı kayıpları, elektrik altyapısı ve sistemin gerçek çalışma noktası birlikte değerlendirilmelidir.

Doğru boyutlandırılan pompa, mekanik tesisatın ihtiyaç duyduğu performansı sağlarken gereksiz enerji tüketiminin ve aşırı basınç oluşumunun önlenmesine de katkıda bulunur.

SUMAK SMKT550/2 ve SMKT750/2 santrifüj pompa seçimi, teknik değerlendirme ve fiyat bilgisi için Tetra Elektromekanik ile iletişime geçebilirsiniz.
