SUMAK SMINOX/K Paslanmaz Santrifüj Pompa Teknik Özellikleri ve Karşılaştırması

Pompa seçiminde motor gücü tek başına yeterli bir kriter değildir. Aynı ürün ailesinde yer alan farklı motor seçenekleri, belirli bir debide farklı basma yüksekliği sağlayabilir. Bu nedenle doğru santrifüj pompa seçiminin temelinde sistemin ihtiyaç duyduğu debi (Q) ve basma yüksekliği (H) değerlerinin birlikte değerlendirilmesi bulunur.

SUMAK SMINOX/K serisi bu açıdan farklı çalışma noktalarına yönelik üç temel kapasite grubu sunmaktadır:

SMINOX/K-220/2 – SMINOX/K-220/2T → 1,6 kW – 2,2 HP

SMINOX/K-300/2 – SMINOX/K-300/2T → 2,2 kW – 3 HP

SMINOX/K-400/2T → 3 kW – 4 HP

Verilen teknik tabloya göre tüm modeller 50 Hz frekansta ve 2900 d/d motor devrinde çalışmaktadır.

Serinin giriş bağlantısı 2½", çıkış bağlantısı ise 2" olarak belirtilmiştir. Emiş değeri bütün modellerde 6 metre seviyesindedir.

Maksimum basma yüksekliği 1,6 kW modelde 19 mSS'den başlarken, 3 kW SMINOX/K-400/2T modelinde 25 mSS seviyesine ulaşmaktadır.

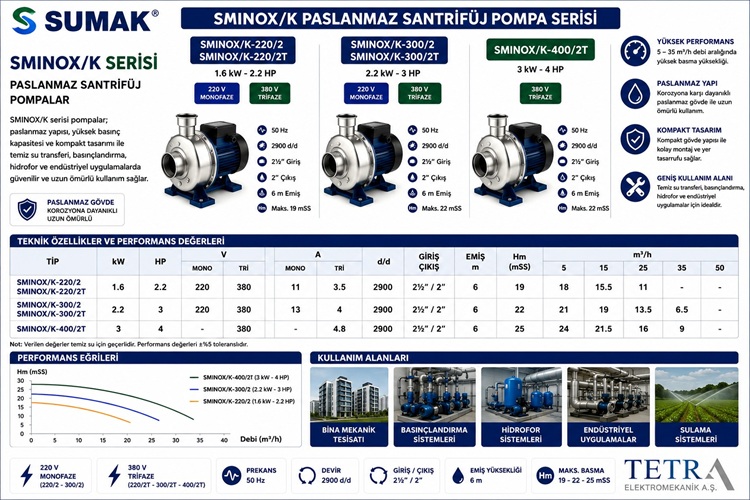

SUMAK SMINOX/K Serisi Genel Teknik Özellikleri

Seride monofaze ve trifaze motor seçeneklerinin bulunması, farklı elektrik altyapılarına sahip projelerde uygun modelin seçilmesine imkân sağlar.

SMINOX/K Teknik Karşılaştırma Tablosu

Serinin kapasitesi yükseldikçe maksimum basma yüksekliği de düzenli şekilde artmaktadır.

Bu artış özellikle 15–35 m³/h aralığındaki çalışma noktalarında daha belirgin hale gelmektedir.

SUMAK SMINOX/K-220/2 ve SMINOX/K-220/2T

Serinin ilk kapasite grubunu SMINOX/K-220/2 ve SMINOX/K-220/2T modelleri oluşturmaktadır.

Motor gücü:

1,6 kW – 2,2 HP

seviyesindedir.

İki modelin temel farkı elektrik beslemesidir.

SMINOX/K-220/2

220 V monofaze beslemeye sahiptir.

Nominal akım değeri:

11 A

olarak belirtilmiştir.

SMINOX/K-220/2T

380 V trifaze elektrik beslemesine sahiptir.

Nominal akım değeri:

3,5 A

seviyesindedir.

Her iki model de aynı hidrolik kapasite grubunda bulunmaktadır.

Maksimum basma yüksekliği 19 mSS'dir.

SMINOX/K-220 Performans Değerleri

Verilen teknik tabloda 220 serisinin performans değerleri şu şekildedir:

Pompa düşük debide maksimum basma yüksekliği değerine yakın çalışmaktadır.

5 m³/h debide yaklaşık 18 mSS sağlarken, debi 15 m³/h seviyesine yükseldiğinde basma yüksekliği 15,5 mSS'ye düşmektedir.

25 m³/h çalışma noktasında ise yaklaşık 11 mSS performans göstermektedir.

SUMAK SMINOX/K-300/2 ve SMINOX/K-300/2T

Serinin orta kapasite grubunda SMINOX/K-300/2 ve SMINOX/K-300/2T modelleri bulunmaktadır.

Motor gücü:

2,2 kW – 3 HP

seviyesindedir.

Monofaze model:

220 V – 13 A

trifaze model ise:

380 V – 4 A

elektrik değerlerine sahiptir.

Motor devri 2900 d/d ve maksimum basma yüksekliği 22 mSS olarak belirtilmiştir.

SMINOX/K-300 Performans Tablosu

SMINOX/K-300, 220 serisine kıyasla aynı debilerde daha yüksek basma yüksekliği sağlamaktadır.

Özellikle 15 m³/h seviyesinde iki model grubu arasındaki fark dikkat çekicidir.

SUMAK SMINOX/K-400/2T 3 kW – 4 HP

Verilen tabloda serinin en yüksek motor gücüne sahip seçeneği SMINOX/K-400/2T modelidir.

Pompanın motor gücü:

3 kW – 4 HP

seviyesindedir.

Model 380 V trifaze elektrik beslemesine sahiptir ve nominal akımı 4,8 A olarak belirtilmiştir.

Motor devri:

2900 d/d

seviyesindedir.

Maksimum basma yüksekliği ise 25 mSS'ye ulaşmaktadır.

SMINOX/K-400/2T Performans Tablosu

SMINOX/K-400/2T, verilen bütün ortak çalışma noktalarında serinin diğer modellerinden daha yüksek basma yüksekliği sağlamaktadır.

SMINOX/K-220, SMINOX/K-300 ve SMINOX/K-400 Karşılaştırması

Üç kapasite grubunu aynı debiler üzerinden karşılaştırmak model farklarını daha net ortaya koymaktadır.

Bu tablo serinin kapasite kademelerini açık biçimde göstermektedir.

Örneğin 25 m³/h debide 220 serisi 11 mSS, 300 serisi 13,5 mSS ve 400 serisi 16 mSS sağlamaktadır.

5 m³/h Debide Hangi SMINOX/K Modeli?

5 m³/h çalışma noktasında:

SMINOX/K-220 → 18 mSS

SMINOX/K-300 → 21 mSS

SMINOX/K-400 → 24 mSS

değerleri bulunmaktadır.

Sistem yaklaşık 5 m³/h – 18 mSS gerektiriyorsa 1,6 kW model bu çalışma noktasına yakındır.

Aynı debide 24 mSS seviyesinde basma yüksekliği gerekiyorsa 3 kW SMINOX/K-400/2T daha uygun performans göstermektedir.

15 m³/h Debide Performans Karşılaştırması

15 m³/h seviyesinde modeller arasındaki performans farkı artmaktadır.

220 serisi:

15,5 mSS

300 serisi:

19 mSS

400 serisi:

21,5 mSS

sağlamaktadır.

1,6 kW ile 3 kW seçenekleri arasında bu noktada yaklaşık 6 mSS fark bulunmaktadır.

Bu nedenle pompa seçiminde yalnızca istenen debinin karşılanması yeterli değildir. Aynı debide sistemin kaç mSS basma yüksekliğine ihtiyaç duyduğu mutlaka belirlenmelidir.

25 m³/h Debide Hangi Model Daha Uygun?

25 m³/h, serinin bütün kapasite gruplarında performans verisinin bulunduğu önemli çalışma noktalarından biridir.

Bu noktada:

SMINOX/K-220 → 11 mSS

SMINOX/K-300 → 13,5 mSS

SMINOX/K-400 → 16 mSS

sağlamaktadır.

Örneğin sistem ihtiyacı:

25 m³/h – 11 mSS

ise SMINOX/K-220 değerlendirilebilir.

Sistem:

25 m³/h – 16 mSS

gerektiriyorsa SMINOX/K-400/2T bu noktaya daha yakın performans sunmaktadır.

35 m³/h Debide SMINOX/K Performansı

35 m³/h çalışma noktasında verilen tabloda SMINOX/K-220 için performans değeri bulunmamaktadır.

SMINOX/K-300:

35 m³/h → 6,5 mSS

SMINOX/K-400:

35 m³/h → 9 mSS

sağlamaktadır.

Dolayısıyla 35 m³/h debi ihtiyacı bulunan sistemlerde 300 ve 400 serilerinin basma yüksekliği değerleri karşılaştırılmalıdır.

SMINOX/K Serisinde 50 m³/h Performansı

Teknik tablodaki son debi sütunu 50 m³/h olmakla birlikte SMINOX/K-220, SMINOX/K-300 ve SMINOX/K-400 modelleri için bu noktada performans değeri verilmemiştir.

Bu nedenle yalnızca tabloya dayanarak bu modellerin 50 m³/h çalışma noktasındaki basma yüksekliği hakkında değer üretmek doğru olmaz.

50 m³/h gerektiren bir projede üreticinin ayrıntılı pompa eğrileri ve daha yüksek kapasiteli alternatifleri değerlendirilmelidir.

SMINOX/K-220/2 ile SMINOX/K-220/2T Arasındaki Fark

İki modelin motor gücü ve hidrolik performansı aynıdır.

Temel fark elektrik beslemesidir.

SMINOX/K-220/2 → 220 V monofaze

SMINOX/K-220/2T → 380 V trifaze

Motor gücü her iki seçenekte de:

1,6 kW – 2,2 HP

seviyesindedir.

Dolayısıyla seçim yapılırken tesisin elektrik altyapısı belirleyici kriterlerden biridir.

SMINOX/K-300/2 ile SMINOX/K-300/2T Arasındaki Fark

300 kapasite grubunda da benzer bir yapı bulunmaktadır.

SMINOX/K-300/2 → 220 V monofaze

SMINOX/K-300/2T → 380 V trifaze

Her iki model:

2,2 kW – 3 HP

motor gücüne sahiptir.

Hidrolik performans değerleri aynıdır ancak motorun elektriksel özellikleri farklıdır.

Monofaze mi Trifaze mi Seçilmeli?

Pompanın monofaze veya trifaze seçilmesinde tesisin mevcut elektrik altyapısı temel kriterdir.

Monofaze elektriğin bulunduğu uygun küçük ve orta ölçekli uygulamalarda 220 V seçenekler değerlendirilebilir.

Trifaze altyapıya sahip ticari veya endüstriyel tesislerde ise 380 V modeller tercih edilebilir.

Özellikle elektrik panosu hazırlanırken pompanın nominal akımı, motor koruması ve kablo kesiti dikkate alınmalıdır.

19 mSS, 22 mSS ve 25 mSS Ne Anlama Geliyor?

SMINOX/K serisinin maksimum basma yükseklikleri:

220 serisi → 19 mSS

300 serisi → 22 mSS

400 serisi → 25 mSS

seviyesindedir.

Yaklaşık olarak:

10 mSS ≈ 1 bar

kabul edildiğinde bu değerler kabaca 1,9 – 2,5 bar su sütunu basıncı aralığına karşılık gelir.

Ancak bu maksimum değerlerin her debide sağlanmadığı unutulmamalıdır.

Maksimum Hm ile Çalışma Basıncı Aynı Değildir

Örneğin SMINOX/K-400/2T maksimum 25 mSS basma yüksekliğine sahiptir.

Ancak pompa:

5 m³/h'de → 24 mSS
15 m³/h'de → 21,5 mSS
25 m³/h'de → 16 mSS
35 m³/h'de → 9 mSS

sağlamaktadır.

Dolayısıyla 25 mSS değeri görülerek pompanın 35 m³/h debide de 25 mSS sağlayacağı düşünülmemelidir.

Santrifüj pompalarda debi arttıkça basma yüksekliğinin azalması karakteristik bir davranıştır.

2½" Giriş ve 2" Çıkış Bağlantısının Önemi

SMINOX/K serisinin tamamında verilen bağlantı ölçüleri:

Giriş → 2½"

Çıkış → 2"

şeklindedir.

Bu ölçüler pompanın mekanik tesisata bağlantısını ifade etmektedir.

Ancak pompa bağlantısının 2" olması, tüm basma hattının otomatik olarak 2" yapılması gerektiği anlamına gelmez.

Boru çapı sistem debisine göre ayrıca hesaplanmalıdır.

Özellikle 25–35 m³/h gibi debilerde akış hızının ve boru sürtünme kayıplarının kontrol edilmesi önemlidir.

6 Metre Emiş Değeri Nasıl Değerlendirilmeli?

Teknik tabloda SMINOX/K serisinin bütün modellerinde emiş değeri 6 metre olarak belirtilmektedir.

Gerçek uygulamada emiş koşullarını yalnızca geometrik yükseklik belirlemez.

Emiş hattının:

boru çapı, toplam uzunluğu, dirsek sayısı, vana ve filtreleri, akışkan sıcaklığı ve atmosferik şartları

pompanın emiş performansını etkiler.

Bu nedenle katalogda verilen 6 metre değeri, her projede koşulsuz uygulanabilecek bağımsız bir tasarım mesafesi olarak değerlendirilmemelidir.

2900 d/d Motor Devri

SMINOX/K serisinin tüm modellerinde motor devri 2900 d/d seviyesindedir.

Motor devri santrifüj pompanın hidrolik karakteristiğini etkileyen temel parametrelerden biridir.

Ancak aynı devirde çalışan modellerin aynı performansı göstermesi beklenmemelidir.

Örneğin 220 ve 400 serileri aynı 2900 d/d motor devrine sahip olmasına rağmen 15 m³/h debide sırasıyla 15,5 mSS ve 21,5 mSS sağlamaktadır.

Paslanmaz Santrifüj Pompa Kullanmanın Avantajları

Paslanmaz malzemeli pompa yapıları uygun çalışma şartlarında korozyona karşı dayanım açısından önemli avantajlar sağlayabilir.

Özellikle temiz su ve belirli proses sıvılarının transferinde paslanmaz yapı tercih edilebilir.

Paslanmaz yüzeyler aynı zamanda temizlik ve hijyen gereksinimlerinin önem taşıdığı uygun uygulamalarda avantaj sağlayabilir.

Bununla birlikte “paslanmaz” ifadesi pompanın her kimyasal akışkan için uygun olduğu anlamına gelmez.

Akışkanın kimyasal içeriği, sıcaklığı, pH değeri ve pompanın gerçek malzeme sınıfı ayrıca kontrol edilmelidir.

SUMAK SMINOX/K Kullanım Alanları

Üretici çalışma sınırları ve akışkan uyumluluğu sağlandığı sürece SMINOX/K serisi çeşitli uygulamalarda değerlendirilebilir.

Başlıca kullanım alanları:

• Temiz su transferi
• Kullanım suyu sistemleri
• Bina mekanik tesisatları
• Hidrofor sistemleri
• Basınçlandırma uygulamaları
• Depolar arası su transferi
• Sulama sistemleri
• Peyzaj sulaması
• Tarımsal uygulamalar
• Ticari tesisler
• Endüstriyel yardımcı su sistemleri
• Genel amaçlı sıvı transferi

Kesin model seçimi kullanım alanından ziyade sistemin gerçek çalışma şartlarına göre yapılmalıdır.

Hidrofor Sistemlerinde SMINOX/K Serisi

Uygun debi ve basma yüksekliği koşullarında SMINOX/K serisi hidrofor ve basınçlandırma sistemlerinde değerlendirilebilir.

Ancak hidrofor sistemi yalnızca pompa seçiminden ibaret değildir.

Sistemde;

basınç tankı, elektrik panosu, basınç sensörü veya presostat, çekvalf, kolektör ve kontrol ekipmanlarının da doğru boyutlandırılması gerekir.

Değişken tüketimin bulunduğu uygulamalarda frekans kontrollü sistem alternatifleri de proje koşullarına göre değerlendirilebilir.

Sulama Sistemlerinde SMINOX/K

Sulama sistemlerinde pompanın ihtiyaç duyduğu basma yüksekliği; boru hattı uzunluğu, kot farkı ve sulama ekipmanlarının çalışma basıncına bağlıdır.

Örneğin sistem:

25 m³/h – 11 mSS

gerektiriyorsa SMINOX/K-220 serisi bu katalog noktasına karşılık gelmektedir.

Aynı debide:

25 m³/h – 16 mSS

gerekiyorsa SMINOX/K-400/2T daha yakın performans göstermektedir.

Bu nedenle sulama pompası seçiminde yalnızca alan büyüklüğüne göre değil, hidrolik hesap sonucuna göre karar verilmelidir.

Pompa Çalışma Noktası Nedir?

Pompa çalışma noktası iki temel değerden oluşur:

Q = Debi (m³/h)

H = Basma yüksekliği (mSS)

Örneğin sistem hesabı sonucunda:

Q = 15 m³/h

H = 19 mSS

bulunduysa SMINOX/K-300 serisi verilen teknik tabloya göre bu çalışma noktasına karşılık gelmektedir.

Aynı debide 21,5 mSS gerekiyorsa SMINOX/K-400/2T değerlendirilebilir.

Daha Büyük Motor Her Zaman Daha İyi midir?

Hayır.

SMINOX/K-400/2T 3 kW motoruyla serinin en güçlü seçeneğidir. Ancak sistemin ihtiyaç duyduğu çalışma noktasını daha düşük motor gücüne sahip bir model karşılıyorsa gereksiz şekilde büyük pompa seçmek doğru değildir.

Örneğin:

25 m³/h – 11 mSS

ihtiyacını SMINOX/K-220 karşılamaktadır.

Aynı debide 400 serisi 16 mSS üretmektedir.

Gereksiz yüksek basınç, sistem kontrolünü zorlaştırabilir ve enerji tüketiminin artmasına neden olabilir.

Enerji Verimliliği Açısından SMINOX/K Seçimi

Seride:

1,6 kW

2,2 kW

ve

3 kW

motor alternatifleri bulunmaktadır.

Pompanın özellikle uzun saatler çalıştığı sistemlerde motor gücü ve gerçek çalışma noktası enerji tüketimi açısından önem kazanır.

Amaç yalnızca en düşük güçlü pompayı seçmek değildir.

Doğru yaklaşım, gerekli Q-H değerini karşılayan ve sistem koşullarına uygun çalışan modeli belirlemektir.

SMINOX/K ile SMINOX/A Arasındaki Performans Farkı

SMINOX/K ve SMINOX/A model adları birbirine benzese de hidrolik performansları aynı değildir.

Örneğin daha önceki SMINOX/A serisinde verilen maksimum basma yükseklikleri 16–19 mSS aralığındayken, bu SMINOX/K grubunda maksimum değerler 19–25 mSS aralığına çıkmaktadır.

Dolayısıyla teklif veya sipariş hazırlanırken yalnızca motor gücüne bakılmamalıdır.

Model kodunun tamamı mutlaka kontrol edilmelidir.

Benzer kW değerlerine sahip iki farklı pompa serisi farklı Q-H performansına sahip olabilir.

SMINOX/K Pompa Seçiminde Kontrol Listesi

Doğru model belirlenirken şu parametreler birlikte değerlendirilmelidir:

• Proje debisi
• Toplam basma yüksekliği
• Statik kot farkı
• Boru hattı uzunluğu
• Boru çapı
• Sürtünme kayıpları
• Vana ve bağlantı elemanı kayıpları
• Emiş koşulları
• Akışkan özellikleri
• Akışkan sıcaklığı
• Elektrik altyapısı
• Monofaze veya trifaze ihtiyacı
• Günlük çalışma süresi
• Pompa kontrol yöntemi

Bu değerler belirlendikten sonra sistem eğrisi ile pompa performans eğrisinin birlikte değerlendirilmesi gerekir.

Tetra Elektromekanik ile SUMAK SMINOX/K Pompa Seçimi

SUMAK SMINOX/K serisinde üç farklı motor kapasitesi ve monofaze/trifaze elektrik alternatiflerinin bulunması, proje şartlarına göre daha hassas ürün seçimi yapılmasını mümkün kılar.

Tetra Elektromekanik, pompa ve mekanik tesisat uygulamalarında yalnızca ürün tedarikine değil; sistemin ihtiyaç duyduğu debi, basma yüksekliği, boru tesisatı, emiş şartları ve elektrik altyapısının birlikte değerlendirilmesine yönelik teknik çözüm yaklaşımına odaklanmaktadır.

Gürcistan ve Ermenistan pazarlarında ise Tetramech yapılanması üzerinden pompa ve mekanik tesisat çözümlerine yönelik çalışmalar yürütülmektedir.

SMINOX/K-220, SMINOX/K-300 ve SMINOX/K-400 arasında seçim yapılırken motor gücünden önce projenin gerçek Q-H çalışma noktası belirlenmelidir.

SUMAK SMINOX/K fiyatı, doğru model seçimi ve teknik proje desteği için Tetra Elektromekanik ile iletişime geçiniz.

Sıkça Sorulan Sorular

SUMAK SMINOX/K-220/2 kaç kW?

SMINOX/K-220/2 ve SMINOX/K-220/2T modelleri 1,6 kW – 2,2 HP motor gücüne sahiptir.

SUMAK SMINOX/K-300/2 kaç kW?

SMINOX/K-300/2 ve SMINOX/K-300/2T modelleri 2,2 kW – 3 HP motor gücündedir.

SUMAK SMINOX/K-400/2T kaç kW?

SMINOX/K-400/2T 3 kW – 4 HP motor gücüne sahiptir.

SMINOX/K-220 maksimum kaç mSS?

Maksimum basma yüksekliği 19 mSS olarak belirtilmiştir.

SMINOX/K-300 maksimum kaç mSS?

Maksimum basma yüksekliği 22 mSS seviyesindedir.

SMINOX/K-400 maksimum kaç mSS?

SMINOX/K-400/2T maksimum 25 mSS basma yüksekliğine sahiptir.

SMINOX/K giriş ve çıkış çapları nedir?

Verilen teknik tabloda giriş bağlantısı 2½", çıkış bağlantısı ise 2" olarak belirtilmiştir.

SMINOX/K serisinin emiş değeri kaç metredir?

Tüm modellerde verilen emiş değeri 6 metredir. Gerçek sistemde emiş koşulları tesisat özelliklerine göre ayrıca değerlendirilmelidir.

15 m³/h debide modeller kaç mSS sağlar?

220 serisi 15,5 mSS, 300 serisi 19 mSS ve 400 serisi yaklaşık 21,5 mSS sağlar.

25 m³/h debide hangi model daha güçlüdür?

220 serisi 11 mSS, 300 serisi 13,5 mSS, 400 serisi ise 16 mSS sağlar. Bu noktada en yüksek basma yüksekliğini SMINOX/K-400/2T sunmaktadır.

35 m³/h debide hangi modeller kullanılabilir?

Verilen tabloda SMINOX/K-300 için 6,5 mSS, SMINOX/K-400 için 9 mSS performans değeri bulunmaktadır. SMINOX/K-220 için 35 m³/h değeri verilmemiştir.

SMINOX/K-220/2 ile 220/2T arasındaki fark nedir?

Temel fark elektrik beslemesidir. 220/2 modeli 220 V monofaze, 220/2T ise 380 V trifaze seçenektir.

SUMAK SMINOX/K pompa fiyatı nedir?

Fiyatlar seçilen model, motor gücü ve güncel ticari koşullara göre değişebilir. Güncel fiyat ve teklif için Tetra Elektromekanik ile iletişime geçiniz.

Sonuç

SUMAK SMINOX/K-220/2, SMINOX/K-220/2T, SMINOX/K-300/2, SMINOX/K-300/2T ve SMINOX/K-400/2T paslanmaz santrifüj pompa serisi; farklı motor güçleri, elektrik beslemeleri ve hidrolik performans seçenekleriyle temiz su transferi, basınçlandırma, hidrofor, sulama ve uygun mekanik tesisat uygulamalarında değerlendirilebilecek geniş bir ürün grubudur.

Seride motor güçleri 1,6 kW ile 3 kW, maksimum basma yükseklikleri ise 19 mSS ile 25 mSS arasında değişmektedir.

220 ve 300 kapasite gruplarında hem 220 V monofaze hem de 380 V trifaze alternatifler bulunurken, 400/2T modeli 380 V trifaze olarak sunulmaktadır. Tüm modeller 2900 d/d motor devrine, 2½" giriş – 2" çıkış bağlantısına ve tabloda belirtilen 6 metre emiş değerine sahiptir.

Performans farkı özellikle debi yükseldikçe önem kazanmaktadır. 15 m³/h çalışma noktasında modeller sırasıyla 15,5 mSS, 19 mSS ve 21,5 mSS; 25 m³/h seviyesinde ise 11 mSS, 13,5 mSS ve 16 mSS sağlamaktadır.

Bu nedenle doğru SUMAK SMINOX/K seçiminde yalnızca kW, HP veya maksimum Hm değerine bakılmamalıdır. Projenin gerçek debisi, toplam basma yüksekliği, elektrik altyapısı, emiş şartları, boru kayıpları ve kullanım senaryosu birlikte değerlendirilmelidir.

SUMAK SMINOX/K serisi teknik seçim, proje değerlendirmesi ve güncel fiyat bilgisi için Tetra Elektromekanik ile iletişime geçebilirsiniz.
