SUMAK SMINOX/A X Paslanmaz Santrifüj Pompa Teknik Özellikleri ve Karşılaştırması

Santrifüj pompa seçiminde motor gücü, bağlantı çapı veya maksimum basma yüksekliği gibi tek bir değere bakarak karar vermek yeterli değildir. Sistemin ihtiyaç duyduğu debi ile bu debide gerekli olan basma yüksekliğinin birlikte değerlendirilmesi gerekir.

SUMAK SMINOX/A X serisi, verilen teknik tabloya göre farklı motor ve elektrik besleme seçenekleriyle sunulan paslanmaz santrifüj pompa ailesidir.

Seride şu modeller bulunmaktadır:

SMINOX/A-220/2 X – SMINOX/A-220/2T X → 1,6 kW – 2,2 HP

SMINOX/A-300/2 X – SMINOX/A-300/2T X → 2,2 kW – 3 HP

SMINOX/A-400/2T X → 3 kW – 4 HP

Tüm modeller 50 Hz frekansta ve 2900 d/d motor devrinde çalışmaktadır.

Verilen tabloda emiş bağlantısı 2½", çıkış bağlantısı ise 2" olarak gösterilmektedir.

Maksimum basma yüksekliği 220 serisinde 16 mSS, 300 serisinde 17 mSS ve 400 serisinde 19 mSS seviyesindedir.

SUMAK SMINOX/A X Serisi Genel Teknik Özellikleri

Seride hem monofaze hem de trifaze elektrik seçenekleri bulunması, farklı altyapılara sahip projelerde uygun model seçimini kolaylaştırmaktadır.

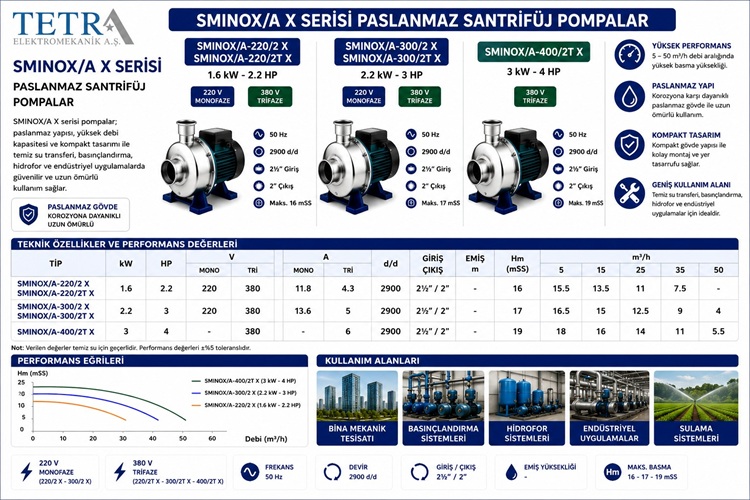

Teknik Karşılaştırma Tablosu

Bu karşılaştırma, motor gücü arttıkça hidrolik kapasitenin de yükseldiğini göstermektedir.

Ancak seçimde yalnızca maksimum Hm değerine bakılmamalıdır. Her modelin gerçek çalışma debisindeki basma yüksekliği incelenmelidir.

SUMAK SMINOX/A-220/2 X ve SMINOX/A-220/2T X

Serinin ilk kapasite grubunda SMINOX/A-220/2 X ve SMINOX/A-220/2T X modelleri yer almaktadır.

Motor gücü:

1,6 kW – 2,2 HP

seviyesindedir.

SMINOX/A-220/2 X Elektrik Özellikleri

SMINOX/A-220/2 X modeli 220 V monofaze beslemeye sahiptir.

Nominal akım:

11,8 A

olarak belirtilmiştir.

H3: SMINOX/A-220/2T X Elektrik Özellikleri

Trifaze alternatif olan SMINOX/A-220/2T X modeli:

380 V – 4,3 A

değerlerine sahiptir.

Her iki model de aynı motor gücü ve hidrolik performans grubunda yer almaktadır.

Maksimum basma yüksekliği 16 mSS seviyesindedir.

SMINOX/A-220 X Debi ve Basma Yüksekliği

Verilen teknik tabloda 220 serisi için performans değerleri şu şekildedir:

Pompanın debisi arttıkça basma yüksekliği düşmektedir.

5 m³/h debide yaklaşık 15,5 mSS sağlayan pompa, 15 m³/h seviyesinde 13,5 mSS ve 25 m³/h seviyesinde 11 mSS performans göstermektedir.

35 m³/h seviyesinde ise basma yüksekliği yaklaşık 7,5 mSS'dir.

SUMAK SMINOX/A-300/2 X ve SMINOX/A-300/2T X

Bir sonraki kapasite grubunu SMINOX/A-300/2 X ve SMINOX/A-300/2T X modelleri oluşturmaktadır.

Motor gücü:

2,2 kW – 3 HP

seviyesindedir.

SMINOX/A-300/2 X

Monofaze model:

220 V – 13,6 A

elektrik değerlerine sahiptir.

SMINOX/A-300/2T X

Trifaze model:

380 V – 5 A

olarak belirtilmiştir.

Her iki modelde de motor devri 2900 d/d'dir.

Maksimum basma yüksekliği 17 mSS seviyesindedir.

SMINOX/A-300 X Performans Değerleri

SMINOX/A-300 X, 220 serisine göre bütün ortak çalışma noktalarında daha yüksek basma yüksekliği sağlamaktadır.

Özellikle 35 ve 50 m³/h seviyelerinde daha yüksek debi kapasitesiyle öne çıkmaktadır.

SUMAK SMINOX/A-400/2T X 3 kW – 4 HP

Verilen teknik tabloda serinin en yüksek motor gücüne sahip modeli SMINOX/A-400/2T X'tir.

Motor gücü:

3 kW – 4 HP

seviyesindedir.

Pompa:

380 V trifaze

besleme ile çalışmaktadır.

Nominal motor akımı:

6 A

olarak belirtilmiştir.

Motor devri 2900 d/d, maksimum basma yüksekliği ise 19 mSS seviyesindedir.

SMINOX/A-400/2T X Performans Değerleri

SMINOX/A-400/2T X, verilen bütün ortak çalışma noktalarında en yüksek basma yüksekliğini sağlayan modeldir.

SMINOX/A-220 X, 300 X ve 400 X Karşılaştırması

Üç kapasite grubunun aynı debilerde karşılaştırılması seçim farklarını net biçimde ortaya koymaktadır.

Motor gücü yükseldikçe aynı debide sağlanan basma yüksekliğinin arttığı görülmektedir.

Ancak daha güçlü motorun her sistem için daha doğru seçim olduğu düşünülmemelidir.

5 m³/h Debide Hangi Model?

5 m³/h çalışma noktasında:

SMINOX/A-220 X → 15,5 mSS

SMINOX/A-300 X → 16,5 mSS

SMINOX/A-400 X → 18 mSS

sağlamaktadır.

Sistem yaklaşık 5 m³/h – 15,5 mSS gerektiriyorsa 1,6 kW model yeterli olabilir.

Daha yüksek basma yüksekliği gerekiyorsa 300 veya 400 serileri değerlendirilebilir.

15 m³/h Debide Performans Karşılaştırması

15 m³/h seviyesinde:

220 serisi → 13,5 mSS

300 serisi → 15 mSS

400 serisi → 16 mSS

performans göstermektedir.

Bu çalışma noktasında en düşük ve en yüksek motor seçeneği arasında yaklaşık 2,5 mSS fark bulunmaktadır.

25 m³/h Debide Hangi SMINOX/A X Modeli?

25 m³/h çalışma noktasında:

220 serisi → 11 mSS

300 serisi → 12,5 mSS

400 serisi → 14 mSS

değerleri bulunmaktadır.

Örneğin sistem ihtiyacı:

25 m³/h – 12,5 mSS

ise verilen tabloya göre SMINOX/A-300 X serisi bu çalışma noktasına yakın performans göstermektedir.

35 m³/h Çalışma Noktasında Modeller

35 m³/h debide:

SMINOX/A-220 X → 7,5 mSS

SMINOX/A-300 X → 9 mSS

SMINOX/A-400 X → 11 mSS

sağlamaktadır.

Debi yükseldiğinde motor gücü farkının hidrolik performans üzerindeki etkisi daha belirgin hale gelmektedir.

50 m³/h Debide Hangi Model?

Verilen teknik tabloda 50 m³/h noktasında:

SMINOX/A-300 X → 4 mSS

SMINOX/A-400 X → 5,5 mSS

değerleri bulunmaktadır.

220 X serisinde bu çalışma noktası için performans değeri verilmemiştir.

Bu nedenle 50 m³/h gerektiren uygulamalarda 300 ve 400 serilerinin hidrolik karakteristiği değerlendirilmelidir.

Monofaze ve Trifaze SMINOX/A X Arasındaki Fark

220 ve 300 kapasite gruplarında iki farklı elektrik seçeneği bulunmaktadır.

220 Serisi

SMINOX/A-220/2 X → 220 V monofaze

SMINOX/A-220/2T X → 380 V trifaze

300 Serisi

SMINOX/A-300/2 X → 220 V monofaze

SMINOX/A-300/2T X → 380 V trifaze

Hidrolik performans aynı kapasite grubunda aynıdır.

Bu nedenle seçim tesisin elektrik altyapısına göre yapılmalıdır.

SMINOX/A-400/2T X Neden Sadece Trifaze?

Teknik tabloda SMINOX/A-400/2T X modeli yalnızca 380 V trifaze seçeneğiyle gösterilmektedir.

Motor gücü 3 kW – 4 HP, motor akımı ise 6 A'dır.

Bu nedenle pompanın kullanılacağı tesisin trifaze elektrik beslemesine sahip olması gerekir.

Motor koruma şalteri, kontaktör, termik röle ve kablo kesiti de motor değerlerine uygun seçilmelidir.

2½" Giriş ve 2" Çıkış Ne Anlama Gelir?

SMINOX/A X serisinde verilen bağlantı yapısı:

Giriş: 2½"

Çıkış: 2"

şeklindedir.

Bu değerler pompanın mekanik tesisata bağlantı ölçüleridir.

Ancak tüm boru hattının otomatik olarak aynı ölçülerde tasarlanması doğru değildir.

Boru çapı;

debi, hat uzunluğu, akış hızı ve sürtünme kayıpları dikkate alınarak belirlenmelidir.

2900 d/d Motor Devri

Serinin bütün modellerinde 2900 d/d motor devri belirtilmiştir.

Santrifüj pompa içerisinde motor, çarkı döndürerek sıvıya enerji aktarır.

Ancak aynı motor devrine sahip farklı modellerin aynı hidrolik performansı sağlaması beklenmemelidir.

Örneğin 220 ve 400 serileri aynı 2900 d/d motor devrinde çalışmasına rağmen 25 m³/h debide sırasıyla 11 mSS ve 14 mSS sağlamaktadır.

Paslanmaz Santrifüj Pompa Neden Tercih Edilir?

Paslanmaz yapıya sahip pompalar uygun akışkan şartlarında korozyona karşı dayanım avantajı sağlayabilir.

Bu özellik özellikle:

temiz su, kullanım suyu ve uygun proses sıvılarının transferinde önemli olabilir.

Ancak paslanmaz pompa ifadesi ürünün her kimyasal sıvıya uygun olduğu anlamına gelmez.

Akışkan sıcaklığı, kimyasal içeriği ve pompa malzeme sınıfı birlikte kontrol edilmelidir.

SUMAK SMINOX/A X Kullanım Alanları

Seri, akışkan ve çalışma koşulları uygun olduğunda çeşitli sistemlerde değerlendirilebilir:

• Temiz su transferi
• Kullanım suyu sistemleri
• Bina mekanik tesisatları
• Hidrofor sistemleri
• Basınçlandırma uygulamaları
• Depolar arası su transferi
• Sulama sistemleri
• Peyzaj sulaması
• Ticari tesisler
• Endüstriyel yardımcı su sistemleri
• Genel amaçlı sıvı transferi

Kesin model seçimi her zaman sistemin Q-H çalışma noktasına göre yapılmalıdır.

Hidrofor Sistemlerinde SMINOX/A X Serisi

Uygun çalışma koşullarında SMINOX/A X serisi hidrofor ve basınçlandırma sistemlerinde değerlendirilebilir.

Ancak hidrofor sistemi yalnızca pompadan oluşmaz.

Sistem tasarımında:

basınç tankı, elektrik panosu, basınç sensörü, çekvalf, vana grubu ve gerektiğinde frekans kontrollü sürücü birlikte ele alınmalıdır.

Değişken tüketimin bulunduğu uygulamalarda çok pompalı sistem alternatifleri de değerlendirilebilir.

Sulama Sistemlerinde SMINOX/A X

Sulama uygulamalarında toplam debi ile gerekli çalışma basıncı birlikte hesaplanmalıdır.

Örneğin proje ihtiyacı:

25 m³/h – 11 mSS

ise 220 serisi verilen tabloya göre bu noktaya karşılık gelmektedir.

Aynı debide:

25 m³/h – 14 mSS

gerekiyorsa SMINOX/A-400/2T X daha uygun bir hidrolik alternatif olabilir.

Maksimum 16, 17 ve 19 mSS Ne Anlama Gelir?

Serinin maksimum basma yüksekliği değerleri:

220 serisi → 16 mSS

300 serisi → 17 mSS

400 serisi → 19 mSS

olarak belirtilmektedir.

Bu değerler pompanın bütün debilerde aynı basma yüksekliğini sağlayacağı anlamına gelmez.

Örneğin 400 serisi:

5 m³/h → 18 mSS
15 m³/h → 16 mSS
25 m³/h → 14 mSS
35 m³/h → 11 mSS
50 m³/h → 5,5 mSS

sağlamaktadır.

Pompa Çalışma Noktası Nedir?

Pompa seçimindeki temel değerler:

Q = Debi (m³/h)

ve

H = Basma yüksekliği (mSS)

olarak ifade edilir.

Örneğin sistem ihtiyacı:

Q = 35 m³/h
H = 9 mSS

ise verilen tabloya göre SMINOX/A-300 X serisi bu noktaya karşılık gelmektedir.

Aynı debide 11 mSS gerekiyorsa 400 serisi daha uygun olabilir.

Daha Güçlü Motor Her Zaman Daha İyi midir?

Hayır.

Sistemin gerçek ihtiyacını daha düşük motorlu bir pompa karşılıyorsa daha yüksek motor gücüne geçmek gerekli olmayabilir.

Örneğin sistem:

15 m³/h – 13,5 mSS

gerektiriyorsa SMINOX/A-220 X serisi bu ihtiyaca karşılık gelmektedir.

3 kW SMINOX/A-400 X aynı debide yaklaşık 16 mSS sağlar.

Gereksiz yüksek basınç, enerji tüketimini ve kontrol ihtiyacını artırabilir.

Enerji Verimliliği İçin Doğru SMINOX/A X Seçimi

Seride 1,6 kW, 2,2 kW ve 3 kW motor seçenekleri bulunmaktadır.

Uzun çalışma sürelerinde motor gücü farkı enerji tüketimine doğrudan yansır.

Ancak hedef her zaman en düşük güçlü pompayı seçmek değildir.

Doğru yaklaşım, sistemin gerçek Q-H çalışma noktasını uygun şekilde karşılayan modeli belirlemektir.

SMINOX/A X Seçiminde Kontrol Edilmesi Gerekenler

Doğru pompa seçimi yapılmadan önce şu bilgiler belirlenmelidir:

• Gerekli debi
• Toplam basma yüksekliği
• Statik kot farkı
• Boru hattı uzunluğu
• Boru çapı
• Sürtünme kayıpları
• Vana ve armatür kayıpları
• Akışkan özellikleri
• Akışkan sıcaklığı
• Elektrik beslemesi
• Monofaze veya trifaze ihtiyacı
• Çalışma süresi
• Kontrol şekli

Bu bilgilerden sonra pompa eğrisi ile sistem eğrisi birlikte değerlendirilmelidir.

SMINOX/A X ile SMINOX/K Arasındaki Fark

SMINOX/A X ve SMINOX/K model adları birbirine yakın görünse de hidrolik performansları farklıdır.

SMINOX/A X serisinde maksimum basma yüksekliği 16–19 mSS aralığındayken, SMINOX/K serisinde değerler daha yüksek seviyelere çıkabilmektedir.

Bu nedenle teklif veya sipariş hazırlarken yalnızca motor gücüne bakılmamalıdır.

Tam model kodu mutlaka kontrol edilmelidir.

Benzer kW değerine sahip iki farklı SUMAK pompa serisi, farklı debi ve basma yüksekliği karakteristiğine sahip olabilir.

Tetra Elektromekanik ile SUMAK SMINOX/A X Pompa Seçimi

Paslanmaz santrifüj pompa seçiminde motor gücü, debi, basma yüksekliği ve elektrik altyapısı birlikte değerlendirilmelidir.

Tetra Elektromekanik, pompa ve mekanik tesisat çözümlerinde projenin gerçek Q-H çalışma noktası, boru hattı, elektrik beslemesi ve işletme koşullarına göre doğru pompa seçimine yönelik teknik yaklaşım sunmaktadır.

Gürcistan ve Ermenistan pazarlarında ise Tetramech yapılanması üzerinden mekanik tesisat ve pompa çözümlerine yönelik çalışmalar yürütülmektedir.

SMINOX/A-220 X, 300 X ve 400 X seçeneklerinden hangisinin kullanılacağına yalnızca kW veya HP değerine bakılarak karar verilmemelidir.

SUMAK SMINOX/A X fiyatı, teknik seçim ve proje desteği için Tetra Elektromekanik ile iletişime geçiniz.

Sıkça Sorulan Sorular

SUMAK SMINOX/A-220/2 X kaç kW?

SMINOX/A-220/2 X ve 220/2T X modelleri 1,6 kW – 2,2 HP motor gücüne sahiptir.

SMINOX/A-300/2 X kaç kW?

SMINOX/A-300/2 X ve 300/2T X modelleri 2,2 kW – 3 HP motor gücündedir.

SMINOX/A-400/2T X kaç kW?

SMINOX/A-400/2T X modeli 3 kW – 4 HP motor gücüne sahiptir.

SMINOX/A-220 X maksimum kaç mSS?

Maksimum basma yüksekliği 16 mSS seviyesindedir.

SMINOX/A-300 X maksimum kaç mSS?

Maksimum basma yüksekliği 17 mSS olarak belirtilmiştir.

SMINOX/A-400 X maksimum kaç mSS?

SMINOX/A-400/2T X maksimum 19 mSS basma yüksekliği sunmaktadır.

25 m³/h debide modeller kaç mSS sağlar?

220 serisi 11 mSS, 300 serisi 12,5 mSS ve 400 serisi yaklaşık 14 mSS sağlar.

35 m³/h debide performansları nedir?

220 serisi 7,5 mSS, 300 serisi 9 mSS ve 400 serisi yaklaşık 11 mSS sağlar.

50 m³/h debide hangi modellerde değer bulunur?

300 serisinde yaklaşık 4 mSS, 400 serisinde ise 5,5 mSS performans değeri bulunmaktadır. 220 serisinde bu debi için değer verilmemiştir.

220/2 X ile 220/2T X arasındaki fark nedir?

Temel fark elektrik beslemesidir. 220/2 X monofaze 220 V, 220/2T X ise trifaze 380 V seçenektir.

Motor devri kaçtır?

Serinin tüm modellerinde motor devri 2900 d/d'dir.

SUMAK SMINOX/A X pompa fiyatı nedir?

Fiyatlar motor gücü, faz seçeneği ve güncel ticari koşullara göre değişebilir. Güncel fiyat ve teklif için Tetra Elektromekanik ile iletişime geçiniz.

Sonuç

SUMAK SMINOX/A-220/2 X, SMINOX/A-220/2T X, SMINOX/A-300/2 X, SMINOX/A-300/2T X ve SMINOX/A-400/2T X paslanmaz santrifüj pompa serisi; farklı motor güçleri ve elektrik besleme alternatifleriyle temiz su transferi, basınçlandırma, hidrofor, sulama ve uygun mekanik tesisat uygulamalarına yönelik seçenekler sunmaktadır.

Seride motor güçleri 1,6 kW, 2,2 kW ve 3 kW, maksimum basma yükseklikleri ise sırasıyla 16 mSS, 17 mSS ve 19 mSS seviyesindedir.

220 ve 300 kapasite gruplarında monofaze ve trifaze alternatifler bulunurken, 400/2T X modeli 380 V trifaze olarak sunulmaktadır. Tüm modeller 50 Hz ve 2900 d/d motor devrinde çalışmaktadır.

Performans farkı özellikle yüksek debilerde daha net görülmektedir. 25 m³/h debide modeller sırasıyla 11 mSS, 12,5 mSS ve 14 mSS; 35 m³/h debide ise 7,5 mSS, 9 mSS ve 11 mSS sağlamaktadır.

Bu nedenle doğru SUMAK SMINOX/A X seçiminde yalnızca kW, HP veya maksimum Hm değeri dikkate alınmamalıdır. Debi, basma yüksekliği, elektrik altyapısı, boru kayıpları, akışkan özellikleri ve gerçek sistem çalışma noktası birlikte değerlendirilmelidir.

SUMAK SMINOX/A X serisi teknik seçim, proje değerlendirmesi ve güncel fiyat bilgisi için Tetra Elektromekanik ile iletişime geçebilirsiniz.
