SUMAK SMINOX/A Paslanmaz Santrifüj Pompa Teknik Özellikleri ve Karşılaştırması

Santrifüj pompa seçiminde yalnızca motor gücünün veya pompa bağlantı çapının bilinmesi yeterli değildir. Sistemin ihtiyaç duyduğu debi ile bu debide gerekli olan basma yüksekliğinin birlikte değerlendirilmesi gerekir.

SUMAK SMINOX/A serisi, verilen teknik tabloya göre farklı elektrik beslemeleri ve motor güçleriyle sunulan bir paslanmaz santrifüj pompa ailesidir.

Seride şu modeller bulunmaktadır:

SMINOX/A-220/2 – SMINOX/A-220/2T → 1,6 kW – 2,2 HP

SMINOX/A-300/2 – SMINOX/A-300/2T → 2,2 kW – 3 HP

SMINOX/A-400/2T → 3 kW – 4 HP

Tüm modellerin çalışma frekansı 50 Hz, motor devri ise 2900 d/d seviyesindedir.

Motor gücü yükseldikçe hem maksimum basma yüksekliği hem de yüksek debide sağlanabilen hidrolik performans artmaktadır. Bu nedenle SMINOX/A serisinde seçim yapılırken yalnızca motor gücünün değil, projenin gerçek Q-H çalışma noktasının dikkate alınması önemlidir.

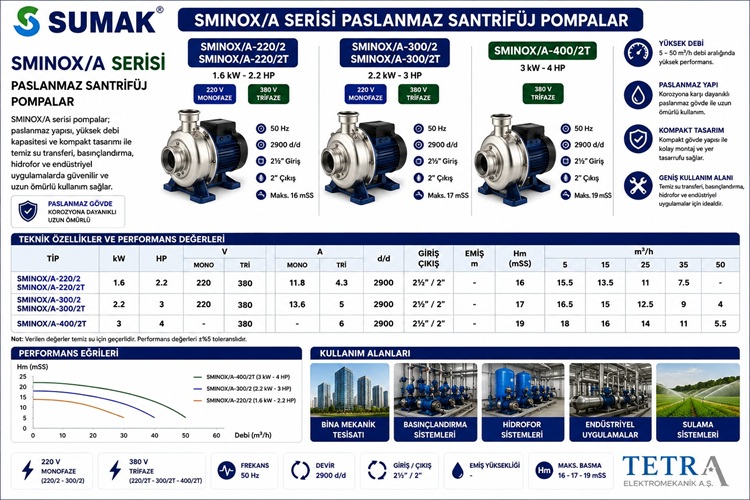

SUMAK SMINOX/A Serisi Genel Teknik Özellikleri

SMINOX/A serisinin teknik yapısı aynı ürün ailesi içerisinde farklı kapasitelere geçiş yapılmasını mümkün kılar.

Genel Teknik Karşılaştırma

Model ailesinin en dikkat çekici tarafı, düşük ve orta seviyedeki basma yüksekliği değerlerinde giderek artan debi kapasitesi sunmasıdır.

SUMAK SMINOX/A-220/2 ve SMINOX/A-220/2T

Serinin ilk kapasite grubu 1,6 kW – 2,2 HP motor gücüne sahip SMINOX/A-220/2 ve SMINOX/A-220/2T modelleridir.

İki model aynı hidrolik kapasite grubunda yer almakla birlikte elektrik beslemeleri farklıdır.

SMINOX/A-220/2

220 V monofaze

11,8 A

SMINOX/A-220/2T

380 V trifaze

4,3 A

Her iki modelde de motor devri 2900 d/d ve maksimum basma yüksekliği 16 mSS seviyesindedir.

SMINOX/A-220 Performans Değerleri

Serinin 1,6 kW seçeneği özellikle 5–25 m³/h aralığında daha dengeli bir performans sunmaktadır.

Debi 35 m³/h seviyesine çıktığında basma yüksekliği yaklaşık 7,5 mSS seviyesine gerilemektedir.

SUMAK SMINOX/A-300/2 ve SMINOX/A-300/2T

Bir sonraki kapasite seçeneği 2,2 kW – 3 HP motorlu SMINOX/A-300/2 ve SMINOX/A-300/2T modelleridir.

Bu modeller de monofaze ve trifaze alternatiflere sahiptir.

SMINOX/A-300/2:

220 V – 13,6 A

SMINOX/A-300/2T:

380 V – 5 A

Motor devri yine 2900 d/d seviyesindedir.

Maksimum basma yüksekliği ise 17 mSS'ye yükselmektedir.

SMINOX/A-300 Performans Tablosu

SMINOX/A-300 serisinin önemli farklarından biri 50 m³/h seviyesinde de katalog performans değerinin bulunmasıdır.

Bu noktada pompa yaklaşık 4 mSS basma yüksekliği sağlamaktadır.

SUMAK SMINOX/A-400/2T 3 kW – 4 HP

Verilen tablodaki en yüksek motor gücüne sahip seçenek SMINOX/A-400/2T modelidir.

Pompa:

3 kW – 4 HP

motor gücüne sahiptir.

Model yalnızca 380 V trifaze olarak gösterilmektedir. Nominal akımı 6 A, motor devri ise 2900 d/d'dir.

Maksimum basma yüksekliği 19 mSS seviyesine ulaşmaktadır.

SMINOX/A-400/2T Performans Değerleri

SMINOX/A-400/2T bütün ortak çalışma noktalarında diğer iki kapasite grubunun üzerinde basma yüksekliği sağlamaktadır.

Özellikle 25–50 m³/h aralığında daha yüksek basma yüksekliği ihtiyacı bulunan uygulamalarda avantajı belirginleşmektedir.

SMINOX/A-220, SMINOX/A-300 ve SMINOX/A-400 Karşılaştırması

Üç kapasite grubunun aynı debilerde karşılaştırılması doğru model seçimini kolaylaştırır.

Motor gücü yükseldikçe bütün ortak çalışma noktalarında basma yüksekliğinin arttığı görülmektedir.

Ancak yüksek motor gücü her zaman daha doğru pompa anlamına gelmez.

5 m³/h Debide Hangi SMINOX/A Modeli?

5 m³/h çalışma noktasında:

220 serisi → 15,5 mSS

300 serisi → 16,5 mSS

400 serisi → 18 mSS

sağlamaktadır.

Sistemin yaklaşık 5 m³/h – 15,5 mSS çalışma noktasına ihtiyacı varsa 1,6 kW model yeterli olabilir.

Daha yüksek basma yüksekliği gerekiyorsa 2,2 veya 3 kW seçenekleri değerlendirilebilir.

15 m³/h Debide Performans Karşılaştırması

15 m³/h çalışma noktasında modeller arasındaki fark şöyledir:

SMINOX/A-220 → 13,5 mSS

SMINOX/A-300 → 15 mSS

SMINOX/A-400 → 16 mSS

En düşük ve en yüksek motor seçeneği arasında yaklaşık 2,5 mSS fark bulunmaktadır.

Bu değer küçük gibi görünse de belirli tesisatlarda kullanım noktasındaki gerekli minimum basıncı karşılamak açısından önemli olabilir.

25 m³/h Debide Hangi Model?

25 m³/h, serinin orta çalışma noktalarından biridir.

Bu debide:

1,6 kW → 11 mSS

2,2 kW → 12,5 mSS

3 kW → 14 mSS

performans değerleri bulunmaktadır.

Örneğin projenin hesaplanan çalışma noktası 25 m³/h – 14 mSS ise verilen katalog değerlerine göre SMINOX/A-400/2T bu noktaya karşılık gelmektedir.

35 m³/h Çalışma Noktası

35 m³/h debide fark daha belirgin hale gelir.

SMINOX/A-220:

7,5 mSS

SMINOX/A-300:

9 mSS

SMINOX/A-400:

11 mSS

sağlamaktadır.

1,6 kW ile 3 kW model arasında yaklaşık 3,5 mSS basma yüksekliği farkı oluşmaktadır.

Bu nedenle yüksek debi tarafında motor seçiminin sistem performansı üzerindeki etkisi daha belirgin hale gelir.

50 m³/h Debide Hangi SMINOX/A Modeli?

Verilen tabloda 50 m³/h debi için 220 serisinde değer bulunmamaktadır.

Diğer iki modelde:

SMINOX/A-300 → 4 mSS

SMINOX/A-400 → 5,5 mSS

değerleri bulunmaktadır.

Bu nedenle sistemin 50 m³/h gibi yüksek bir debiye ihtiyacı varsa verilen katalog değerleri kapsamında 300 ve 400 serileri değerlendirilebilir.

Ancak bu debide basma yüksekliklerinin düşük olduğu unutulmamalıdır.

SMINOX/A-220/2 ile SMINOX/A-220/2T Arasındaki Fark

İki model hidrolik olarak aynı kapasite grubundadır.

Temel fark elektrik beslemesidir.

SMINOX/A-220/2 → 220 V monofaze

SMINOX/A-220/2T → 380 V trifaze

Motor gücü her iki modelde de 1,6 kW – 2,2 HP'dir.

Bu nedenle tesisin mevcut elektrik altyapısı hangi versiyonun kullanılacağını belirleyen önemli faktörlerden biridir.

SMINOX/A-300/2 ile SMINOX/A-300/2T Arasındaki Fark

Aynı prensip 300 serisinde de geçerlidir.

SMINOX/A-300/2 modeli 220 V monofaze, SMINOX/A-300/2T ise 380 V trifaze beslemeye yönelik seçenektir.

Motor gücü iki modelde de 2,2 kW – 3 HP seviyesindedir.

Hidrolik performansları aynı kapasite grubunda değerlendirilir.

SMINOX/A-400/2T Neden Trifaze?

Verilen teknik tabloda SMINOX/A-400/2T modeli yalnızca 380 V trifaze olarak gösterilmektedir.

Motor gücü 3 kW – 4 HP, nominal akım ise 6 A'dır.

Bu nedenle pompanın kullanılacağı tesisin trifaze elektrik altyapısına sahip olması gerekir.

Elektrik panosu, kablo kesiti, motor koruma şalteri, kontaktör ve diğer koruma elemanları da motorun teknik değerlerine uygun seçilmelidir.

2½" Giriş ve 2" Çıkış Bağlantısı

Verilen teknik tabloda SMINOX/A serisinin pompa bağlantıları 2½" giriş ve 2" çıkış olarak gösterilmektedir.

Bu bağlantı yapısı özellikle serinin yüksek debili çalışma karakteristiği açısından önemlidir.

Ancak pompa bağlantı çapı ile tesisatın tüm boru çapı aynı kavram değildir.

Boru çapı belirlenirken:

• Debi
• Akış hızı
• Hat uzunluğu
• Boru malzemesi
• Dirsek ve vana kayıpları
• Toplam sürtünme kaybı

birlikte değerlendirilmelidir.

2900 d/d Santrifüj Pompa Ne Anlama Gelir?

SMINOX/A serisinin bütün modellerinde motor devri 2900 d/d olarak belirtilmiştir.

Motor, pompa içerisindeki çarkı döndürerek sıvıya enerji aktarır. Pompa gövdesinin hidrolik yapısı bu enerjinin basınç ve debiye dönüşmesini sağlar.

Tüm modeller aynı motor devrinde çalışmasına rağmen farklı hidrolik performansa sahiptir.

Bu durum motor devrinin tek başına pompa kapasitesini belirlemediğini göstermektedir.

Paslanmaz Santrifüj Pompa Neden Tercih Edilir?

Paslanmaz yapı, uygun akışkan ve çalışma koşullarında korozyon dayanımı ve hijyen gereksinimleri açısından avantaj sağlayabilir.

Bu nedenle paslanmaz santrifüj pompalar temiz su, kullanım suyu veya uygun endüstriyel akışkanların transferinde değerlendirilebilir.

Ancak paslanmaz ifadesi her kimyasal veya agresif sıvıyla otomatik uyumluluk anlamına gelmez.

Akışkanın kimyasal özellikleri, sıcaklığı ve pompanın gerçek malzeme sınıfı mutlaka üretici teknik dokümanlarıyla kontrol edilmelidir.

SUMAK SMINOX/A Kullanım Alanları

Seri, üreticinin çalışma şartları ve pompalanacak akışkanla uyum sağlanması koşuluyla farklı sistemlerde değerlendirilebilir.

Başlıca kullanım alanları:

• Temiz su transferi
• Bina mekanik tesisatları
• Kullanım suyu sistemleri
• Basınçlandırma uygulamaları
• Hidrofor sistemleri
• Depolar arası su transferi
• Sulama sistemleri
• Peyzaj uygulamaları
• Ticari tesisler
• Endüstriyel yardımcı su hatları
• Genel amaçlı sıvı transfer sistemleri

Kesin pompa seçimi yalnızca kullanım alanı adı üzerinden yapılmamalı; hidrolik çalışma noktası hesaplanmalıdır.

SMINOX/A Serisi Hidrofor Sistemlerinde Kullanılabilir mi?

Uygun çalışma noktasında SMINOX/A serisi çeşitli hidrofor ve basınçlandırma uygulamalarında değerlendirilebilir.

Ancak bir hidrofor sistemi yalnızca pompadan oluşmaz.

Sistem tasarımında;

basınç tankı, elektrik panosu, basınç sensörü veya presostat, çekvalf, vana grubu ve gerektiğinde frekans sürücüsü birlikte değerlendirilmelidir.

Özellikle tüketimin değişken olduğu uygulamalarda tek veya çok pompalı sistem alternatifleri ayrıca incelenebilir.

Sulama Sistemlerinde SMINOX/A

SMINOX/A serisinin yüksek debi tarafındaki performansı sulama sistemlerinde de değerlendirilebilir.

Örneğin proje ihtiyacı:

25 m³/h – 11 mSS

ise 220 serisinin katalog değerleri bu çalışma noktasına karşılık gelmektedir.

25 m³/h – 14 mSS

gerekiyorsa SMINOX/A-400/2T daha yakın bir hidrolik çalışma noktası sunmaktadır.

Sulama sistemlerinde sprinkler veya diğer ekipmanların minimum çalışma basıncı da toplam basma yüksekliği hesabına dahil edilmelidir.

Maksimum 16, 17 ve 19 mSS Ne Anlama Gelir?

Seride maksimum basma yükseklikleri:

220 serisi → 16 mSS

300 serisi → 17 mSS

400 serisi → 19 mSS

olarak belirtilmiştir.

Ancak bu değerler pompanın bütün debilerde aynı basma yüksekliğini sağlayacağı anlamına gelmez.

Örneğin 400 serisi maksimum 19 mSS değerine sahip olsa da:

5 m³/h → 18 mSS
15 m³/h → 16 mSS
25 m³/h → 14 mSS
35 m³/h → 11 mSS
50 m³/h → 5,5 mSS

performans göstermektedir.

Pompa Çalışma Noktası Nasıl Belirlenir?

Doğru pompa seçiminin temeli iki değerin birlikte belirlenmesidir:

Q = Debi (m³/h)

H = Basma yüksekliği (mSS)

Örneğin sistem ihtiyacı:

Q = 35 m³/h
H = 9 mSS

olarak hesaplanmışsa SMINOX/A-300 serisinin verilen katalog değeri bu çalışma noktasına karşılık gelmektedir.

Sistem aynı debide yaklaşık 11 mSS gerektiriyorsa SMINOX/A-400/2T daha uygun olabilir.

Daha Güçlü Pompa Her Zaman Daha İyi midir?

Hayır.

SMINOX/A-400/2T serinin en yüksek motor gücüne sahip modelidir. Ancak sistem ihtiyacı daha düşük bir model tarafından karşılanıyorsa gereksiz yere 3 kW model seçmek doğru değildir.

Örneğin sistem:

15 m³/h – 13,5 mSS

gerektiriyorsa SMINOX/A-220 bu noktayı karşılamaktadır.

3 kW model aynı debide yaklaşık 16 mSS sağlar.

İhtiyaçtan yüksek basınç ve motor gücü; gereksiz enerji tüketimi ve kontrol sorunlarına yol açabilir.

Enerji Verimliliği Açısından Doğru SMINOX/A Seçimi

Seride 1,6 kW, 2,2 kW ve 3 kW motor seçenekleri bulunmaktadır.

Pompanın uzun süre çalıştığı sistemlerde motor gücü farkı yıllık enerji tüketimine doğrudan yansıyabilir.

Doğru yaklaşım en düşük kW değerini seçmek değil; sistemin çalışma noktasını uygun biçimde karşılayan en doğru pompayı belirlemektir.

Pompanın tasarım çalışma bölgesine yakın seçilmesi hem sistem performansı hem de işletme açısından önemlidir.

SMINOX/A Seçiminde Kontrol Edilmesi Gereken Parametreler

Model seçimi yapılmadan önce şu veriler belirlenmelidir:

• Gerekli debi
• Toplam basma yüksekliği
• Boru hattı uzunluğu
• Boru çapı
• Kot farkı
• Tesisat sürtünme kayıpları
• Vana ve ekipman kayıpları
• Akışkan özellikleri
• Akışkan sıcaklığı
• Elektrik beslemesi
• Günlük çalışma süresi
• Sistem kontrol yöntemi

Bu bilgiler doğrultusunda pompa performans eğrisi ile sistem eğrisi birlikte değerlendirilmelidir.

Tetra Elektromekanik ile SUMAK SMINOX/A Pompa Seçimi

SUMAK SMINOX/A serisinde monofaze ve trifaze elektrik alternatiflerinin yanı sıra farklı motor güçleri bulunması, proje ihtiyacına göre daha hassas ürün seçimine imkân verir.

Tetra Elektromekanik, pompa ve mekanik tesisat uygulamalarında sistemin debi, basma yüksekliği, elektrik altyapısı, boru tesisatı ve işletme şartlarının birlikte değerlendirilmesine yönelik teknik çözüm yaklaşımı sunmaktadır.

Gürcistan ve Ermenistan projelerinde ise Tetramech yapılanması üzerinden pompa ve mekanik tesisat çözümlerine yönelik çalışmalar yürütülmektedir.

SMINOX/A-220, 300 ve 400 serileri arasında seçim yapılırken yalnızca motor gücü veya bağlantı ölçülerine değil, projenin gerçek çalışma noktasına odaklanılmalıdır.

SUMAK SMINOX/A fiyatı, doğru model seçimi ve teknik proje desteği için Tetra Elektromekanik ile iletişime geçiniz.

Sıkça Sorulan Sorular

SMINOX/A-220/2 kaç kW?

SMINOX/A-220/2 ve 220/2T modelleri 1,6 kW – 2,2 HP motor gücüne sahiptir.

SMINOX/A-300/2 kaç kW?

SMINOX/A-300/2 ve 300/2T modelleri 2,2 kW – 3 HP motor gücüne sahiptir.

SMINOX/A-400/2T kaç kW?

SMINOX/A-400/2T modeli 3 kW – 4 HP motor gücündedir.

220/2 ile 220/2T arasındaki fark nedir?

Temel fark elektrik beslemesidir. 220/2 modeli 220 V, 220/2T modeli ise 380 V beslemeye yönelik seçenektir.

SMINOX/A-220 maksimum kaç mSS?

Maksimum basma yüksekliği 16 mSS'dir.

SMINOX/A-300 maksimum kaç mSS?

Maksimum basma yüksekliği 17 mSS olarak belirtilmiştir.

SMINOX/A-400 maksimum kaç mSS?

SMINOX/A-400/2T maksimum 19 mSS basma yüksekliğine sahiptir.

25 m³/h debide modeller kaç mSS sağlar?

220 serisi yaklaşık 11 mSS, 300 serisi 12,5 mSS ve 400 serisi 14 mSS sağlar.

35 m³/h debide hangi model daha yüksek basınç sağlar?

220 serisi 7,5 mSS, 300 serisi 9 mSS ve 400 serisi yaklaşık 11 mSS sağlar. Bu noktada en yüksek değer SMINOX/A-400/2T modelindedir.

50 m³/h debide hangi modellerde performans verisi vardır?

300 serisinde yaklaşık 4 mSS, 400 serisinde yaklaşık 5,5 mSS değeri bulunmaktadır. 220 serisinde bu debi için değer verilmemiştir.

SMINOX/A motor devri kaçtır?

Serinin tüm modelleri 2900 d/d motor devrine sahiptir.

SUMAK SMINOX/A fiyatı nedir?

Fiyatlar seçilen model, motor gücü ve güncel ticari koşullara göre değişebilir. Güncel fiyat ve teklif için Tetra Elektromekanik ile iletişime geçiniz.

---

Sonuç

SUMAK SMINOX/A-220/2, SMINOX/A-220/2T, SMINOX/A-300/2, SMINOX/A-300/2T ve SMINOX/A-400/2T, farklı elektrik beslemeleri ve motor güçleriyle geniş bir temiz su transferi ve basınçlandırma uygulaması yelpazesine yönelik seçenekler sunmaktadır.

Serinin motor güçleri 1,6 kW, 2,2 kW ve 3 kW, maksimum basma yükseklikleri ise sırasıyla 16 mSS, 17 mSS ve 19 mSS seviyelerindedir.

Özellikle yüksek debilerde motor seçenekleri arasındaki fark daha net görülmektedir. 35 m³/h debide 220 serisi yaklaşık 7,5 mSS, 300 serisi 9 mSS ve 400 serisi 11 mSS sağlamaktadır.

Bu nedenle doğru model seçiminde yalnızca maksimum Hm veya kW değeri değil; debi, basma yüksekliği, elektrik altyapısı, boru kayıpları, sıvı özellikleri ve gerçek çalışma noktası birlikte değerlendirilmelidir.

Doğru boyutlandırılan SUMAK SMINOX/A paslanmaz santrifüj pompa, mekanik tesisatın ihtiyaç duyduğu hidrolik performansın güvenilir ve verimli biçimde sağlanmasına katkıda bulunur.
