SUMAK SMH ve SMHT Santrifüj Pompa Serisi Teknik Özellikleri ve Karşılaştırması

Santrifüj pompa seçiminde en sık yapılan hatalardan biri yalnızca motor gücüne veya maksimum basma yüksekliğine bakarak karar vermektir. Oysa pompanın gerçek sistem performansı, ihtiyaç duyulan debi (m³/h) ile bu debide sağlanması gereken basma yüksekliğinin (mSS) birlikte değerlendirilmesiyle belirlenir.

SUMAK SMH ve SMHT santrifüj pompa serisi, farklı motor güçleri sayesinde düşük ve orta kapasiteli temiz su uygulamalarında kademeli bir seçim imkânı sunmaktadır.

İncelediğimiz seride beş ana kapasite grubu bulunmaktadır:

SMH85 / SMHT85 → 0,65 kW – 0,85 HP
SMH120 / SMHT120 → 0,9 kW – 1,2 HP
SMH150 / SMHT150 → 1,1 kW – 1,5 HP
SMH200 / SMHT200 → 1,5 kW – 2 HP
SMH300 / SMHT300 → 2,2 kW – 3 HP

Tüm modeller 50 Hz elektrik sisteminde ve 2900 d/d motor devrinde çalışmaktadır. Giriş-çıkış bağlantısı 2", katalogda belirtilen emiş değeri ise 6 metredir.

Seride SMH modelleri 220 V monofaze, SMHT modelleri ise 380 V trifaze besleme alternatiflerini temsil etmektedir.

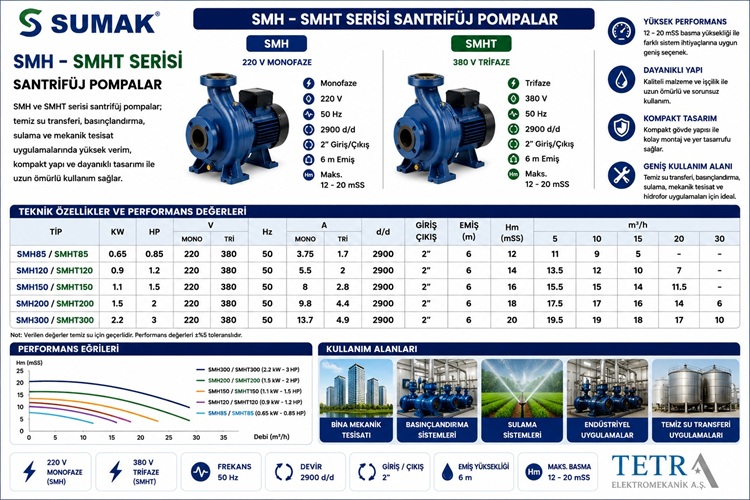

SUMAK SMH – SMHT Serisi Genel Teknik Karşılaştırma

Serinin bütün motor seçeneklerini birlikte değerlendirmek model farklılıklarını daha net ortaya koyar.

Motor gücü arttıkça serinin basma yüksekliği kapasitesi de düzenli biçimde yükselmektedir.

Ancak model seçimi yapılırken bu maksimum değerlerin tek başına kullanılması doğru değildir.

SUMAK SMH85 / SMHT85 Santrifüj Pompa

Serinin en düşük motor gücüne sahip seçeneği SMH85 / SMHT85 modelidir.

Pompa 0,65 kW – 0,85 HP motor gücüne sahiptir.

SMH85 monofaze versiyonda 220 V ve 3,75 A, SMHT85 trifaze versiyonda ise 380 V ve 1,7 A elektrik değerleriyle sunulmaktadır.

Maksimum basma yüksekliği 12 mSS seviyesindedir.

SMH85 / SMHT85 Debi – Basma Yüksekliği

SMH85 / SMHT85 özellikle daha düşük debi ve basınç gerektiren uygulamalara yönelik kompakt bir seçenektir.

5 m³/h debide yaklaşık 11 mSS sağlayan pompa, 10 m³/h seviyesinde 9 mSS ve 15 m³/h seviyesinde 5 mSS basma yüksekliği sağlar.

SUMAK SMH120 / SMHT120 Santrifüj Pompa

Bir sonraki kapasite grubu SMH120 / SMHT120 modelidir.

Motor gücü:

0,9 kW – 1,2 HP

seviyesindedir.

Monofaze model 220 V ve 5,5 A, trifaze model ise 380 V ve 2 A değerlerine sahiptir.

Maksimum basma yüksekliği 14 mSS olarak belirtilmiştir.

SMH120 / SMHT120 Performans Değerleri

SMH85'e göre daha yüksek debi bölgesinde çalışabilen SMH120, özellikle 10–20 m³/h aralığında bir üst kapasite alternatifi oluşturur.

SUMAK SMH150 / SMHT150 Santrifüj Pompa

Serinin orta kapasite seçeneklerinden biri SMH150 / SMHT150 modelidir.

Pompanın motor gücü:

1,1 kW – 1,5 HP

seviyesindedir.

Monofaze modelde 220 V – 8 A, trifaze modelde ise 380 V – 2,8 A değerleri bulunmaktadır.

Maksimum basma yüksekliği 16 mSS seviyesindedir.

SMH150 / SMHT150 Performans Tablosu

SMH150 / SMHT150 modelinin dikkat çekici özelliklerinden biri 5–15 m³/h aralığında basma yüksekliğini görece istikrarlı biçimde korumasıdır.

5 m³/h seviyesinde 15,5 mSS, 15 m³/h seviyesinde ise halen yaklaşık 14 mSS sağlayabilmektedir.

SUMAK SMH200 / SMHT200 Santrifüj Pompa

Daha yüksek debi ve basma yüksekliği ihtiyacında SMH200 / SMHT200 modeli öne çıkmaktadır.

Motor gücü:

1,5 kW – 2 HP

seviyesindedir.

SMH200 monofaze modelinde 220 V ve 9,8 A, SMHT200 trifaze modelinde ise 380 V ve 4,4 A değerleri bulunmaktadır.

Maksimum basma yüksekliği 18 mSS'dir.

SMH200 / SMHT200 Performans Değerleri

Bu modelin önemli farklarından biri 30 m³/h çalışma noktasında da katalog performans değerinin bulunmasıdır.

30 m³/h seviyesinde yaklaşık 6 mSS basma yüksekliği sağlamaktadır.

SUMAK SMH300 / SMHT300 Santrifüj Pompa

Verilen tabloda serinin en yüksek motor gücüne sahip modeli SMH300 / SMHT300'dür.

Pompanın motor gücü:

2,2 kW – 3 HP

seviyesindedir.

Monofaze SMH300 modelinde 220 V ve 13,7 A, trifaze SMHT300 modelinde ise 380 V ve 4,9 A elektrik değerleri bulunmaktadır.

Maksimum basma yüksekliği 20 mSS olarak belirtilmiştir.

SMH300 / SMHT300 Performans Değerleri

SMH300 / SMHT300, bütün ortak çalışma noktalarında serinin diğer seçeneklerinden daha yüksek basma yüksekliği sağlamaktadır.

Özellikle 20 ve 30 m³/h gibi yüksek debilerde avantajı daha belirgin hale gelir.

SMH85'ten SMH300'e Performans Karşılaştırması

Serinin tamamını aynı debiler üzerinden incelemek hangi modelin hangi çalışma bölgesinde öne çıktığını göstermektedir.

Tüm basma yüksekliği değerleri mSS'dir.

Motor kapasitesi arttıkça aynı debide sağlanan basma yüksekliğinin yükseldiği açıkça görülmektedir.

5 m³/h Debide Hangi Model Seçilmeli?

5 m³/h seviyesinde serinin bütün modelleri kullanılabilir bir performans noktasına sahiptir.

SMH85 → 11 mSS
SMH120 → 13,5 mSS
SMH150 → 15,5 mSS
SMH200 → 17,5 mSS
SMH300 → 19,5 mSS

Burada seçim sistemin basma yüksekliği ihtiyacına göre yapılmalıdır.

Örneğin 5 m³/h – 11 mSS seviyesindeki bir ihtiyaç için SMH85 değerlendirilebilirken 5 m³/h – 19 mSS seviyesindeki bir sistem için SMH300 daha yakın bir hidrolik karakteristik sunmaktadır.

10 m³/h Debide Model Karşılaştırması

10 m³/h çalışma noktasında:

SMH85 → 9 mSS
SMH120 → 12 mSS
SMH150 → 15 mSS
SMH200 → 17 mSS
SMH300 → 19 mSS

değerleri bulunmaktadır.

Aynı debide en küçük ve en büyük model arasında yaklaşık 10 mSS fark oluşmaktadır.

Bu durum pompa seçiminde motor gücünün ve hidrolik karakteristiğin neden birlikte değerlendirilmesi gerektiğini göstermektedir.

15 m³/h Debide Hangi SUMAK SMH Modeli?

15 m³/h seviyesinde fark daha da belirginleşmektedir.

SMH85 → 5 mSS

SMH120 → 10 mSS

SMH150 → 14 mSS

SMH200 → 16 mSS

SMH300 → 18 mSS

Sistem örneğin 15 m³/h – 14 mSS gerektiriyorsa SMH150'in katalog çalışma noktası bu ihtiyaca karşılık gelmektedir.

15 m³/h – 18 mSS ihtiyacında ise SMH300 değerlendirilebilir.

20 m³/h Debide Hangi Pompa Daha Uygun?

20 m³/h debide SMH85 için tabloda değer bulunmamaktadır.

Diğer modeller:

SMH120 → 7 mSS
SMH150 → 11,5 mSS
SMH200 → 14 mSS
SMH300 → 17 mSS

sağlamaktadır.

Bu çalışma noktası özellikle model farklarının belirginleştiği seviyelerden biridir.

Örneğin sistem 20 m³/h – 14 mSS gerektiriyorsa SMH200, verilen katalog değerlerine göre bu noktaya doğrudan karşılık gelmektedir.

30 m³/h Debide Hangi Modeller Kullanılabilir?

Verilen tabloda 30 m³/h için yalnızca SMH200 / SMHT200 ve SMH300 / SMHT300 modellerinde performans değeri bulunmaktadır.

SMH200 → 30 m³/h – 6 mSS

SMH300 → 30 m³/h – 10 mSS

Bu nedenle 30 m³/h seviyesine çıkan uygulamalarda sistem basma yüksekliği ihtiyacı iki model arasındaki seçimi belirleyen temel unsur olacaktır.

SMH ile SMHT Arasındaki Fark Nedir?

Bu ürün grubunda SMH ve SMHT kodlarının temel farkı elektrik beslemesidir.

SMH modelleri → 220 V monofaze

SMHT modelleri → 380 V trifaze

alternatiflerini ifade etmektedir.

Hidrolik kapasite grubu aynı olmakla birlikte elektrik altyapısı farklıdır.

Örneğin:

SMH200 → 220 V / 9,8 A

SMHT200 → 380 V / 4,4 A

değerlerine sahiptir.

Bu nedenle pompa siparişinden önce tesisin mevcut elektrik altyapısı kontrol edilmelidir.

Monofaze mi Trifaze mi Tercih Edilmeli?

Monofaze veya trifaze tercihinin temel belirleyicisi tesisin elektrik altyapısı ve uygulamanın işletme koşullarıdır.

Konut, küçük ticari işletme veya monofaze elektriğin bulunduğu uygun tesislerde SMH seçenekleri değerlendirilebilir.

Trifaze elektrik altyapısının bulunduğu ticari, endüstriyel veya mekanik tesisat uygulamalarında ise SMHT modelleri tercih edilebilir.

Motor koruma elemanlarının, elektrik panosunun ve kablo kesitlerinin seçilen motora uygun olması gerekir.

2 İnç Santrifüj Pompa Bağlantısı

Serinin tüm modellerinde giriş-çıkış ölçüsü 2" olarak belirtilmiştir.

Bu ortak bağlantı yapısı farklı motor güçlerinin aynı nominal pompa bağlantısı grubunda değerlendirilmesini kolaylaştırabilir.

Ancak tesisat borularının otomatik olarak 2" seçilmesi doğru değildir.

Boru çapının belirlenmesinde;

• Sistem debisi
• Akış hızı
• Boru uzunluğu
• Boru malzemesi
• Dirsek ve vana sayısı
• Toplam sürtünme kaybı

birlikte değerlendirilmelidir.

Özellikle 20–30 m³/h seviyesinde akış hızları kontrol edilmeden boru çapına karar verilmemelidir.

2900 d/d Motor Devri Ne Anlama Gelir?

SMH ve SMHT serisinin tamamında 2900 d/d motor devri belirtilmiştir.

Bu değer motorun yaklaşık dakikadaki dönme hızını ifade eder.

Santrifüj pompa içerisinde dönen çark, sıvıya enerji aktarır. Bu enerji pompa gövdesi içerisinde hidrolik enerjiye dönüştürülerek sıvının debi ve basınçla tesisata taşınmasını sağlar.

Seride bütün modellerin motor devri aynı olmasına rağmen performanslarının farklı olması, pompa kapasitesinin yalnızca motor devrine bağlı olmadığını göstermektedir.

6 Metre Emiş Değeri Nasıl Yorumlanmalı?

Tüm modellerde katalog tablosunda 6 metre emiş değeri bulunmaktadır.

Ancak gerçek sistemde emiş performansı;

akışkan sıcaklığı, atmosfer basıncı, emiş hattı uzunluğu, boru çapı, filtre, çekvalf, dirsekler ve diğer tesisat kayıplarına bağlıdır.

Bu nedenle 6 metre katalog değeri her sistemde bağımsız olarak garanti edilen bir uygulama mesafesi şeklinde değerlendirilmemelidir.

Özellikle negatif emişli sistemlerde emiş hattının dikkatli tasarlanması gerekir.

SMH ve SMHT Santrifüj Pompaların Kullanım Alanları

SUMAK SMH ve SMHT serisi, akışkan özellikleri ve üreticinin çalışma limitleri uygun olduğu sürece farklı temiz su uygulamalarında değerlendirilebilir.

Başlıca kullanım alanları:

• Temiz su transfer sistemleri
• Bina mekanik tesisatları
• Hidrofor uygulamaları
• Su basınçlandırma sistemleri
• Depodan depoya su transferi
• Bahçe sulama sistemleri
• Peyzaj sulaması
• Tarımsal sulama
• Ticari yapıların temiz su sistemleri
• Genel amaçlı su transferi
• Yardımcı proses suyu uygulamaları
• Küçük ve orta ölçekli mekanik tesisatlar

Kullanılacak sıvının pompa malzemeleriyle uyumu ayrıca kontrol edilmelidir.

Hidrofor Sistemlerinde SMH – SMHT Serisi

SMH ve SMHT pompalar, uygun hidrolik çalışma noktalarında basınçlandırma ve hidrofor uygulamalarının pompa elemanı olarak değerlendirilebilir.

Ancak hidrofor sistemi yalnızca pompadan oluşmaz.

Basınç tankı, elektrik panosu, basınç sensörü veya presostat, çekvalf, vana ve gerektiğinde frekans kontrollü sürücü sistem tasarımının parçası olabilir.

Birden fazla pompalı hidrofor sistemlerinde pompa sayısı da eş zamanlı tüketim ve yedeklilik kriterlerine göre belirlenmelidir.

Sulama Uygulamalarında Hangi Model?

Sulama pompası seçiminde öncelikle sulama sisteminin toplam debisi hesaplanmalıdır.

Daha sonra sprinkler, damlama hatları veya diğer sulama ekipmanlarının minimum çalışma basıncı belirlenir.

Örneğin sistem:

15 m³/h – 14 mSS

gerektiriyorsa SMH150 / SMHT150 verilen tabloya göre uygun bir performans noktasına sahiptir.

Sistem:

20 m³/h – 17 mSS

gerektiriyorsa SMH300 / SMHT300 bu noktaya daha yakın performans göstermektedir.

Maksimum Basma Yüksekliği Tek Başına Yeterli mi?

Hayır.

Örneğin SMH300 / SMHT300 için maksimum basma yüksekliği 20 mSS olarak belirtilmiştir.

Ancak gerçek değerler:

5 m³/h → 19,5 mSS
10 m³/h → 19 mSS
15 m³/h → 18 mSS
20 m³/h → 17 mSS
30 m³/h → 10 mSS

şeklindedir.

Dolayısıyla “20 mSS pompa” ifadesi pompanın 30 m³/h'de de 20 mSS sağlayacağı anlamına gelmez.

---

Pompa Çalışma Noktası Nedir?

Pompa çalışma noktası:

Q = Debi (m³/h)

ve

H = Basma yüksekliği (mSS)

değerlerinin birlikte ifade edilmesidir.

Örneğin bir projenin hesaplanan ihtiyacı:

Q = 20 m³/h
H = 14 mSS

ise verilen performans tablosunda SMH200 / SMHT200 bu noktayı yaklaşık olarak karşılamaktadır.

Pompa seçiminin temel mantığı budur.

Daha Güçlü Pompa Her Zaman Daha İyi midir?

Hayır.

SMH300 / SMHT300 serinin en güçlü seçeneğidir ancak her sistemde kullanılması gerekmez.

Örneğin sistem ihtiyacı:

10 m³/h – 9 mSS

ise SMH85 / SMHT85 bu çalışma noktasını sağlayabilmektedir.

Aynı debide SMH300 yaklaşık 19 mSS oluşturur.

İhtiyacın üzerinde basınç oluşturmak pompanın daha iyi çalıştığı anlamına gelmez. Aksine gereksiz enerji tüketimi veya sistem kontrol problemleri ortaya çıkabilir.

Enerji Verimliliği İçin Doğru Motor Gücü

Seride motor güçleri 0,65 kW ile 2,2 kW arasında değişmektedir.

Bu geniş aralık, sistem ihtiyacına uygun motorun seçilebilmesini sağlar.

Uzun çalışma sürelerinde gereğinden büyük motor seçimi toplam elektrik tüketimini artırabilir.

Bu nedenle enerji verimliliği açısından temel hedef, mümkün olan en düşük motor gücünü kullanmak değil; sistemin çalışma noktasını uygun verim bölgesinde karşılayan pompayı seçmektir.

SMH85, SMH120, SMH150, SMH200 veya SMH300 Hangisi Seçilmeli?

Genel kapasite sıralaması şu şekildedir:

SMH85 / SMHT85

Daha düşük debi ve basınç ihtiyacı bulunan sistemler için 0,65 kW – 0,85 HP çözüm.

SMH120 / SMHT120

0,9 kW – 1,2 HP motorla bir üst kapasite seçeneği.

SMH150 / SMHT150

1,1 kW – 1,5 HP motoruyla orta çalışma noktalarında dengeli performans.

SMH200 / SMHT200

1,5 kW – 2 HP motor gücü ve 30 m³/h seviyesine kadar verilen katalog performansıyla daha yüksek debili sistemlere yönelik seçenek.

SMH300 / SMHT300

2,2 kW – 3 HP motor ve maksimum 20 mSS değeriyle verilen seri içerisindeki en yüksek kapasite seçeneği.

Kesin seçim her durumda proje çalışma noktasına göre yapılmalıdır.

Tetra Elektromekanik ile SUMAK SMH – SMHT Pompa Seçimi

Farklı motor seçeneklerinin bulunduğu pompa serilerinde doğru modelin belirlenmesi yalnızca kW veya HP değerlerinin karşılaştırılmasıyla yapılmamalıdır.

Tetra Elektromekanik, mekanik tesisat ve pompa uygulamalarında sistemin debi, toplam basma yüksekliği, emiş şartları, elektrik altyapısı ve boru tesisatının birlikte değerlendirilmesine yönelik teknik çözüm yaklaşımı sunmaktadır.

SMH veya SMHT modeli seçilirken ayrıca tesisin monofaze veya trifaze elektrik altyapısı dikkate alınmalıdır.

Gürcistan ve Ermenistan pazarlarında ise Tetramech yapılanması üzerinden pompa ve mekanik tesisat çözümlerine yönelik çalışmalar yürütülmektedir.

SUMAK SMH85, SMH120, SMH150, SMH200, SMH300 ve bunların SMHT trifaze modelleri için teknik seçim ve güncel fiyat bilgisi konusunda Tetra Elektromekanik ile iletişime geçiniz.

Sıkça Sorulan Sorular

SUMAK SMH85 kaç kW?

SMH85 / SMHT85 modeli 0,65 kW – 0,85 HP motor gücüne sahiptir.

SUMAK SMH120 kaç kW?

SMH120 / SMHT120 modelinin motor gücü 0,9 kW – 1,2 HP'dir.

SUMAK SMH150 kaç kW?

SMH150 / SMHT150 1,1 kW – 1,5 HP motor gücüne sahiptir.

SUMAK SMH200 kaç kW?

SMH200 / SMHT200 modeli 1,5 kW – 2 HP gücündedir.

SUMAK SMH300 kaç kW?

SMH300 / SMHT300 modeli 2,2 kW – 3 HP motor gücüne sahiptir.

SMH ile SMHT arasındaki fark nedir?

Bu ürün serisinde SMH modelleri 220 V monofaze, SMHT modelleri ise 380 V trifaze elektrik beslemesine yönelik seçeneklerdir.

SMH pompaların bağlantısı kaç inç?

Verilen teknik tabloda tüm modeller için giriş-çıkış bağlantısı 2" olarak belirtilmiştir.

Motor devri kaçtır?

Serinin tüm modellerinde motor devri 2900 d/d'dir.

Maksimum basma yüksekliği kaç mSS?

Modele göre maksimum basma yüksekliği 12 mSS ile 20 mSS arasında değişmektedir.

SMH200 20 m³/h debide kaç mSS sağlar?

Verilen tabloya göre SMH200 / SMHT200, 20 m³/h debide yaklaşık 14 mSS sağlar.

SMH300 30 m³/h debide kaç mSS sağlar?

SMH300 / SMHT300, 30 m³/h debide yaklaşık 10 mSS basma yüksekliği sağlamaktadır.

15 m³/h – 14 mSS için hangi model uygundur?

Verilen katalog tablosuna göre SMH150 / SMHT150 yaklaşık 15 m³/h – 14 mSS çalışma noktasına sahiptir. Nihai seçim tam pompa eğrisi ve sistem koşulları kontrol edilerek yapılmalıdır.

SUMAK SMH ve SMHT pompa fiyatları nedir?

Fiyatlar seçilen motor gücü, faz seçeneği ve güncel ticari koşullara göre değişebilir. Güncel fiyat ve teklif için Tetra Elektromekanik ile iletişime geçiniz.

Sonuç

SUMAK SMH85 / SMHT85, SMH120 / SMHT120, SMH150 / SMHT150, SMH200 / SMHT200 ve SMH300 / SMHT300 santrifüj pompalar, 0,65 kW ile 2,2 kW arasında beş farklı motor kapasitesiyle geniş bir uygulama aralığı sunmaktadır.

Serinin tamamında 2" giriş-çıkış bağlantısı, 6 metre emiş değeri, 50 Hz frekans ve 2900 d/d motor devri bulunmaktadır. SMH modelleri monofaze, SMHT seçenekleri ise trifaze elektrik altyapısına yönelik alternatif oluşturmaktadır.

Kapasite arttıkça maksimum basma yüksekliği 12 mSS'den 20 mSS'ye yükselirken, yüksek debilerde performans farkı daha belirgin hale gelmektedir. Örneğin 20 m³/h çalışma noktasında SMH120 yaklaşık 7 mSS, SMH150 11,5 mSS, SMH200 14 mSS ve SMH300 17 mSS sağlamaktadır.

Bu nedenle ürün seçiminde yalnızca motor gücü veya maksimum Hm değeri esas alınmamalıdır. Sistemin gerçek debisi, toplam basma yüksekliği, boru kayıpları, emiş koşulları ve elektrik altyapısı birlikte değerlendirilmelidir.

Doğru boyutlandırılmış SUMAK SMH – SMHT santrifüj pompa; temiz su transferi, basınçlandırma, sulama ve mekanik tesisat sistemlerinde güvenilir ve verimli işletmeye katkı sağlar.

SUMAK SMH85, SMH120, SMH150, SMH200, SMH300 ve SMHT serisi pompa seçimi, teknik değerlendirme ve fiyat bilgisi için Tetra Elektromekanik ile iletişime geçebilirsiniz.
