Sumak SM150/2 – SM160/2 – SM220/2 – SM300/2 Santrifüj Pompa Serisi

Santrifüj pompalar, mekanik tesisat sistemlerinde suyun bir noktadan diğerine aktarılması için kullanılan en temel ekipmanlardan biridir. Konut ve ticari yapılardan tarımsal sulamaya, su depolarından endüstriyel transfer hatlarına kadar çok geniş bir uygulama alanına sahiptir.

Bu noktada pompanın yalnızca motor gücüne değil, gerçek debi ve basma yüksekliği çalışma noktasına göre seçilmesi gerekir.

Sumak'ın SM150/2, SM160/2, SM220/2 ve SM300/2 modelleri ile bunların trifaze karşılıkları olan SMT150/2, SMT160/2, SMT220/2 ve SMT300/2, 2" bağlantılı santrifüj pompa grubunda farklı hidrolik ihtiyaçlara cevap verir.

Seride dört temel kapasite grubu bulunmaktadır:

• SM150/2 – SMT150/2: 1,1 kW / 1,5 HP
• SM160/2 – SMT160/2: 1,1 kW / 1,5 HP
• SM220/2 – SMT220/2: 1,6 kW / 2,2 HP
• SM300/2 – SMT300/2: 2,2 kW / 3 HP

Tüm modeller 50 Hz frekansta, 2900 d/d motor hızında ve teknik tabloda belirtilen 6 metre emiş değeriyle çalışır.

SM modelleri 220 V monofaze, SMT modelleri ise 380 V trifaze elektrik beslemesine yönelik alternatifler sunar.

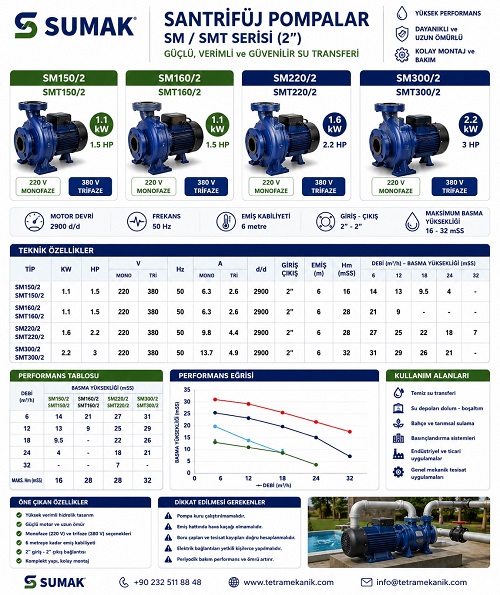

Sumak SM / SMT Serisi Teknik Özellikleri

Burada özellikle SM150/2 ile SM160/2'nin aynı motor gücüne sahip olmasına rağmen farklı hidrolik performans sunduğu dikkat çekmektedir.

Bu durum, pompa seçiminde yalnızca kW ve HP değerine bakmanın yeterli olmadığını açıkça gösterir.

Sumak Santrifüj Pompa Performans Tablosu

Paylaşılan teknik verilere göre modellerin çalışma noktaları şöyledir:

Bu tablo, modellerin aynı ürün grubu içerisinde farklı tesisat karakterlerine yönelik tasarlandığını göstermektedir.

Örneğin 12 m³/h debi gerektiğinde:

• SM150/2 yaklaşık 13 mSS,
• SM160/2 yaklaşık 9 mSS,
• SM220/2 yaklaşık 25 mSS,
• SM300/2 yaklaşık 29 mSS

basma yüksekliği sağlar.

Bu nedenle “SM160 daha yüksek maksimum basma değerine sahip, o halde her noktada SM150'den güçlüdür” şeklinde bir yaklaşım doğru olmaz.

Gerçek çalışma noktası mutlaka performans tablosundan kontrol edilmelidir.

Santrifüj Pompa Nedir ve Nasıl Çalışır?

Santrifüj pompa, elektrik motorunun oluşturduğu dönme hareketini pompa çarkına aktararak sıvıya enerji kazandıran bir pompa türüdür.

Çark döndüğünde su merkezden dış çevreye doğru hızlandırılır. Pompa gövdesi içerisinde oluşan bu hız enerjisinin bir bölümü basınç enerjisine dönüştürülür ve su çıkış hattına aktarılır.

Santrifüj pompaların yaygın şekilde kullanılmasının temel nedenleri arasında:

• basit mekanik yapı,
• geniş kapasite seçenekleri,
• bakım kolaylığı,
• kompakt tasarım,
• temiz su uygulamalarında yüksek verim

yer alır.

Sumak SM150/2 ve SMT150/2 Santrifüj Pompa

SM150/2 ve SMT150/2 modelleri 1,1 kW / 1,5 HP motor gücüne sahiptir.

Maksimum basma yüksekliği 16 mSS'dir.

SM150/2 performansı

• 6 m³/h → 14 mSS
• 12 m³/h → 13 mSS
• 18 m³/h → 9,5 mSS
• 24 m³/h → 4 mSS

Bu çalışma karakteri, SM150/2 modelinin özellikle daha yüksek debinin ancak düşük ve orta basma yüksekliğinin gerektiği uygulamalara uygun olduğunu gösterir.

24 m³/h seviyesinde dahi yaklaşık 4 mSS çalışma noktası bulunması, modelin yüksek su miktarının düşük dirençli bir hatta taşınacağı uygulamalarda değerlendirilmesini mümkün kılar.

Sumak SM160/2 ve SMT160/2 Santrifüj Pompa

SM160/2 ve SMT160/2 de 1,1 kW / 1,5 HP motor gücüne sahiptir.

Ancak maksimum basma yüksekliği 28 mSS'dir.

Performans tablosunda:

• 6 m³/h → 21 mSS
• 12 m³/h → 9 mSS

çalışma noktaları bulunmaktadır.

SM150/2 ile SM160/2 neden farklıdır?

Her iki model aynı motor gücüne sahip olsa da hidrolik çalışma eğrileri farklıdır.

SM150/2 daha geniş debi aralığına yönelirken SM160/2 düşük debide daha yüksek basma yüksekliği sunar.

Örneğin 6 m³/h debide:

SM150/2 → 14 mSS

SM160/2 → 21 mSS

sağlar.

Dolayısıyla tesisatın düşük debide daha yüksek basınca ihtiyacı varsa SM160/2 avantajlı olabilir.

Sumak SM220/2 ve SMT220/2 Santrifüj Pompa

SM220/2 – SMT220/2, serinin 1,6 kW / 2,2 HP motor gücüne sahip modelidir.

Maksimum basma yüksekliği 28 mSS olarak belirtilmiştir.

SM220/2 performans değerleri

• 6 m³/h → 27 mSS
• 12 m³/h → 25 mSS
• 18 m³/h → 22 mSS
• 24 m³/h → 18 mSS
• 32 m³/h → 7 mSS

Bu performans eğrisi, SM220/2 modelinin seri içerisindeki en geniş debi aralıklarından birini sunduğunu göstermektedir.

Özellikle 12–24 m³/h aralığında güçlü basma yüksekliği değerleri sağlaması, modeli orta ve yüksek debili su transfer uygulamalarında önemli bir seçenek haline getirir.

SM220/2 neden öne çıkıyor?

SM220/2, 32 m³/h debide dahi yaklaşık 7 mSS çalışma noktası sunmaktadır.

Dolayısıyla yüksek su miktarının taşınması gereken, ancak çok yüksek basınç gerektirmeyen sistemlerde değerlendirilebilir.

Sumak SM300/2 ve SMT300/2 Santrifüj Pompa

Serinin en yüksek motor gücüne sahip modeli SM300/2 – SMT300/2'dir.

Motor gücü:

2,2 kW / 3 HP

seviyesindedir.

Maksimum basma yüksekliği 32 mSS'dir.

SM300/2 performansı

• 6 m³/h → 31 mSS
• 12 m³/h → 29 mSS
• 18 m³/h → 26 mSS
• 24 m³/h → 21 mSS

SM300/2, özellikle yüksek basma yüksekliğinin debi arttıkça korunmasının istendiği sistemlerde öne çıkar.

Örneğin 24 m³/h debide SM150/2 yalnızca 4 mSS sağlarken SM220/2 yaklaşık 18 mSS, SM300/2 ise yaklaşık 21 mSS sağlayabilir.

SM150/2 – SM160/2 – SM220/2 – SM300/2 Karşılaştırması

Bu karşılaştırma, model seçiminde doğrudan motor gücüne göre sıralama yapılmaması gerektiğini gösterir.

Her modelin kendine özgü çalışma eğrisi bulunmaktadır.

12 m³/h Debide Hangi Pompa Tercih Edilmeli?

12 m³/h ortak çalışma noktasında değerler şöyledir:

SM150/2: 13 mSS
SM160/2: 9 mSS
SM220/2: 25 mSS
SM300/2: 29 mSS

Örneğin tesisatın toplam dinamik basma yüksekliği 20 mSS ise SM150 ve SM160 modelleri yetersiz kalacaktır.

SM220/2 yaklaşık 25 mSS, SM300/2 ise 29 mSS sağladığı için bu iki model değerlendirilebilir.

Kesin seçimde emniyet payı ve gerçek sistem eğrisi kontrol edilmelidir.

24 m³/h Debide Model Karşılaştırması

24 m³/h debide:

• SM150/2 → 4 mSS
• SM220/2 → 18 mSS
• SM300/2 → 21 mSS

çalışma değerleri bulunmaktadır.

Dolayısıyla 24 m³/h gibi yüksek bir debide 15–20 mSS seviyesinde basma yüksekliği gerekiyorsa SM220/2 veya SM300/2 sınıfına geçmek gerekir.

SM ve SMT Arasındaki Fark Nedir?

Seride aynı hidrolik kapasite grupları farklı elektrik beslemeleriyle sunulmaktadır.

SM serisi

• SM150/2
• SM160/2
• SM220/2
• SM300/2

220 V monofaze elektrik altyapısına yönelik seçeneklerdir.

SMT serisi

• SMT150/2
• SMT160/2
• SMT220/2
• SMT300/2

380 V trifaze elektrik altyapısına yönelik modellerdir.

Pompanın hidrolik kapasitesi belirlendikten sonra tesisin elektrik altyapısına göre uygun SM veya SMT seçeneği tercih edilmelidir.

2 İnç Giriş ve Çıkış Bağlantısı Ne Sağlar?

Tüm modellerde 2" giriş ve çıkış bağlantısı bulunmaktadır.

Bu bağlantı çapı, özellikle orta ve yüksek debilerde suyun daha düşük boru hızları ve kontrollü sürtünme kayıplarıyla taşınmasına yardımcı olabilir.

Ancak tesisatın tamamının otomatik olarak 2" yapılması gerektiği anlamına gelmez.

Boru çapı belirlenirken:

• debi,
• boru uzunluğu,
• akış hızı,
• sürtünme kayıpları,
• ekonomik boru çapı

hesaplanmalıdır.

6 Metre Emiş Değeri Nasıl Değerlendirilmelidir?

Teknik tabloda bütün modeller için 6 m emiş değeri verilmiştir.

Gerçek uygulamada emiş performansı;

• rakım,
• su sıcaklığı,
• emiş hattı uzunluğu,
• boru çapı,
• dirsekler,
• hava kaçağı,
• dip klapesi ve bağlantı elemanları

gibi koşullara bağlıdır.

Pompanın su kaynağından mümkün olduğunca az yüksekte ve kısa bir emiş hattıyla kurulması daha güvenilir çalışma sağlar.

Sumak SM / SMT Santrifüj Pompaların Kullanım Alanları

Temiz su transferi

Su depoları arasında veya kaynaktan kullanım noktasına su aktarımı için kullanılabilir.

Depo dolum ve boşaltma

Özellikle SM220/2 ve SM300/2 modellerinin yüksek debi karakteristiği büyük hacimli su transferlerinde avantaj sağlayabilir.

Bahçe ve peyzaj sulama

Uygun çalışma noktası seçildiğinde bahçe ve peyzaj sulama sistemlerinde değerlendirilebilir.

Tarımsal sulama

Orta ölçekli tarımsal su transfer sistemlerinde kullanılabilir.

Ticari yapılar

Oteller, iş merkezleri ve ticari tesislerin uygun temiz su transfer sistemlerinde değerlendirilebilir.

Endüstriyel yardımcı su sistemleri

Suyun kimyasal ve fiziksel özellikleri pompa çalışma koşullarına uygunsa teknik su ve yardımcı proses transferlerinde kullanılabilir.

Serinin Öne Çıkan Avantajları

• 1,5 HP, 2,2 HP ve 3 HP seçenekleri
• 220 V monofaze alternatifler
• 380 V trifaze alternatifler
• Tüm modellerde 2" bağlantı
• 6 metre emiş değeri
• 2900 d/d motor devri
• 32 mSS'ye kadar maksimum basma yüksekliği
• 32 m³/h seviyesine ulaşan çalışma noktaları
• Farklı sistem eğrilerine yönelik model alternatifleri
• Temiz su transferine uygun kompakt pompa yapısı

SM220/2 ile SM300/2 Karşılaştırması

Yüksek kapasiteli iki modeli ayrı değerlendirmek faydalıdır.

SM300/2 ortak çalışma noktalarında daha yüksek basma yüksekliği sunar.

Buna karşılık teknik tabloda 32 m³/h çalışma noktası SM220/2 için verilmiştir.

Bu nedenle yüksek güç = her koşulda daha yüksek debi şeklinde bir genelleme yapılmamalıdır.

Santrifüj Pompa Seçimi Nasıl Yapılmalıdır?

Pompa seçiminde ilk olarak ihtiyaç duyulan debi (m³/h) belirlenmelidir.

Ardından toplam dinamik basma yüksekliği hesaplanmalıdır.

Bu hesap:

Statik yükseklik + boru sürtünme kayıpları + lokal kayıplar + gerekli çıkış basıncı

şeklinde yapılmalıdır.

Lokal kayıplara:

• dirsekler,
• vanalar,
• çekvalf,
• filtre,
• bağlantı parçaları

dahildir.

Örneğin sistem:

18 m³/h debi ve 20 mSS toplam basma yüksekliği

istiyorsa:

• SM150/2 → 9,5 mSS ile yetersiz,
• SM220/2 → 22 mSS ile değerlendirilebilir,
• SM300/2 → 26 mSS ile değerlendirilebilir.

Kesin model seçimi üretici performans eğrisi üzerinden yapılmalıdır.

Pompa Seçiminde Yapılan Yaygın Hatalar

Motor gücüne göre pompa seçmek

Aynı 1,5 HP motora sahip SM150/2 ve SM160/2'nin performanslarının farklı olması, bu yaklaşımın neden yanlış olduğunu açıkça göstermektedir.

Maksimum Hm değerini sürekli çalışma değeri kabul etmek

SM300/2'nin maksimum 32 mSS değerine sahip olması, 24 m³/h'de 32 mSS sağlayacağı anlamına gelmez. 24 m³/h'deki tablolu değer yaklaşık 21 mSS'dir.

Boru kayıplarını unutmak

Dikey yükseklik 10 metre olsa bile gerçek sistem basıncı 10 mSS olmak zorunda değildir.

Emiş hattındaki hava kaçaklarını önemsememek

Emiş hattındaki küçük bir hava kaçağı dahi pompanın düzgün su çekmesini engelleyebilir.

Monofaze ve trifaze modeli karıştırmak

Sipariş öncesinde elektrik altyapısı kontrol edilmelidir.

Montajda Dikkat Edilmesi Gerekenler

Pompa düz ve sağlam bir kaide üzerine kurulmalıdır.

Emiş hattı mümkün olduğunca kısa tutulmalıdır.

Boru çapı gereksiz şekilde daraltılmamalıdır.

Emiş tesisatında hava kaçağı bulunmamalıdır.

Pompa kuru çalıştırılmamalıdır.

Elektrik motoru uygun sigorta, motor koruma ve topraklama sistemiyle korunmalıdır.

Montaj ve elektrik bağlantıları yetkili teknik personel tarafından gerçekleştirilmelidir.

Hangi Model Hangi İhtiyaca Daha Uygun?

SM150/2 – SMT150/2: Daha yüksek debi fakat düşük basma yüksekliği gereken uygulamalar.

SM160/2 – SMT160/2: Özellikle düşük debide SM150/2'den daha yüksek basınç gereken sistemler.

SM220/2 – SMT220/2: Geniş debi aralığı ve orta-yüksek basma yüksekliği gereken uygulamalar.

SM300/2 – SMT300/2: 6–24 m³/h bandında daha yüksek basma yüksekliğinin korunmasının istendiği sistemler.

Son olarak elektrik altyapısına göre SM monofaze veya SMT trifaze alternatif seçilmelidir.

Tetra Elektromekanik ile Sumak Pompa Seçimi

Tetra Elektromekanik, Sumak pompa seçiminde yalnızca ürünün HP veya maksimum Hm değerini dikkate almak yerine gerçek sistem koşullarını değerlendirir.

Doğru seçimde:

• ihtiyaç duyulan debi,
• toplam dinamik basma yüksekliği,
• emiş koşulları,
• boru çapları,
• hat uzunluğu,
• elektrik altyapısı,
• kullanım sıklığı,
• çalışma amacı

birlikte incelenmelidir.

Böylece gereğinden büyük pompa seçimi nedeniyle oluşabilecek enerji tüketiminin veya düşük kapasite nedeniyle yaşanabilecek performans problemlerinin önüne geçilebilir.

Tetra Elektromekanik'in Gürcistan yapılanması Tetramech aracılığıyla Gürcistan ve bölge projelerinde de pompa seçimi, tedarik ve mekanik tesisat desteği sunulmaktadır.

Sıkça Sorulan Sorular

Sumak SM150/2 kaç HP?

SM150/2 ve SMT150/2 1,1 kW / 1,5 HP motor gücüne sahiptir.

SM160/2 kaç HP?

SM160/2 ve SMT160/2 de 1,1 kW / 1,5 HP gücündedir.

SM220/2 kaç HP?

SM220/2 ve SMT220/2 1,6 kW / 2,2 HP motor gücüne sahiptir.

SM300/2 kaç HP?

SM300/2 ve SMT300/2 2,2 kW / 3 HP motor gücündedir.

Serinin en yüksek maksimum basma yüksekliği hangisidir?

SM300/2 – SMT300/2 modeli 32 mSS maksimum basma yüksekliğine sahiptir.

Giriş ve çıkış çapı nedir?

Tüm modellerde 2" giriş-çıkış bağlantısı bulunmaktadır.

Emiş değeri kaç metredir?

Teknik tabloda tüm seri için 6 metre emiş değeri belirtilmiştir.

SM220/2 24 m³/h debide kaç mSS basar?

Yaklaşık 18 mSS.

SM300/2 24 m³/h'de kaç metre basar?

Yaklaşık 21 mSS.

SM150/2 ile SM160/2 arasındaki fark nedir?

İki model aynı 1,5 HP motor gücüne sahip olsa da hidrolik karakteristikleri farklıdır. SM150/2 daha geniş debi aralığı sunarken SM160/2 düşük debide daha yüksek basma yüksekliği sağlayabilir.

SM ve SMT arasındaki fark nedir?

SM modelleri 220 V monofaze, SMT modelleri 380 V trifaze besleme seçeneğidir.

Kirli su için kullanılabilir mi?

Bu ürün grubu temiz su transfer uygulamalarına yönelik değerlendirilmelidir. Kirli veya katı maddeli sıvılar için uygun drenaj veya foseptik pompaları kullanılmalıdır.

Sumak santrifüj pompa fiyatları nedir?

Fiyat model ve tedarik koşullarına göre değişmektedir. Güncel fiyat ve teknik seçim için Tetra Elektromekanik ile iletişime geçiniz.

Sonuç

Sumak SM150/2, SM160/2, SM220/2 ve SM300/2 ile SMT150/2, SMT160/2, SMT220/2 ve SMT300/2 santrifüj pompalar, 2" bağlantılı temiz su transfer uygulamalarına yönelik farklı hidrolik karakteristikler sunan kapsamlı bir ürün ailesidir.

Seride motor güçleri 1,1 kW'dan 2,2 kW'a kadar değişirken maksimum basma yüksekliği 16–32 mSS aralığındadır.

SM150/2 daha yüksek debide düşük basınç gerektiren uygulamalarda, SM160/2 düşük debide daha yüksek basınç ihtiyacında, SM220/2 geniş çalışma aralığında ve SM300/2 ortak çalışma noktalarında daha yüksek basma yüksekliği isteyen projelerde öne çıkmaktadır.

Doğru seçim yapılırken modelin HP değeri değil, tesisatın ihtiyaç duyduğu m³/h debi ile mSS basma yüksekliği birlikte değerlendirilmelidir.

Sumak SM / SMT 2" santrifüj pompa serisi için teknik seçim, hidrolik değerlendirme ve güncel fiyat bilgisi konusunda Tetra Elektromekanik ile iletişime geçebilirsiniz.
