SUMAK SDF 25/2 ve SDT 25/2 3 HP Temiz Su Dalgıç Pompaları

Temiz su tahliye sistemlerinde pompa seçiminde yalnızca motor gücüne veya maksimum debiye bakmak yeterli değildir. Pompanın gerçek çalışma noktasındaki debisi, toplam manometrik basma yüksekliği, boru uzunluğu, boru çapı ve tesisin elektrik altyapısı birlikte değerlendirilmelidir.

SUMAK SDF 25/2 ve SUMAK SDT 25/2, 3 HP motor gücüyle çalışan ve kaynak teknik tabloda Temiz Su / Dalgıç Pompalar grubunda yer alan iki yüksek performanslı modeldir.

İki pompanın hidrolik karakteristiği aynıdır. Aralarındaki en temel fark elektrik beslemesidir:

SUMAK SDF 25/2 → 220 V

SUMAK SDT 25/2 → 380 V

Bu nedenle aynı debi ve basma yüksekliği ihtiyacına sahip iki farklı projede, elektrik altyapısına bağlı olarak SDF 25/2 veya SDT 25/2 tercih edilebilir.

Kaynak teknik tabloya göre her iki model:

2,2 kW / 3 HP motor gücü

50 Hz frekans

2900 d/d motor devri

2” çıkış bağlantısı

ve 10 metre kablo + flatör + pano

özelliklerine sahiptir.

Hidrolik performansları ise:

6 mSS → 27 m³/h

12 mSS → 24 m³/h

18 mSS → 21 m³/h

24 mSS → 17 m³/h

şeklindedir.

Bu değerler özellikle temiz suyun hem yüksek debiyle hem de önceki düşük basma sınıfındaki SDF modellerine kıyasla daha yüksek basma yüksekliğine karşı taşınması gereken uygulamalarda dikkat çekicidir.

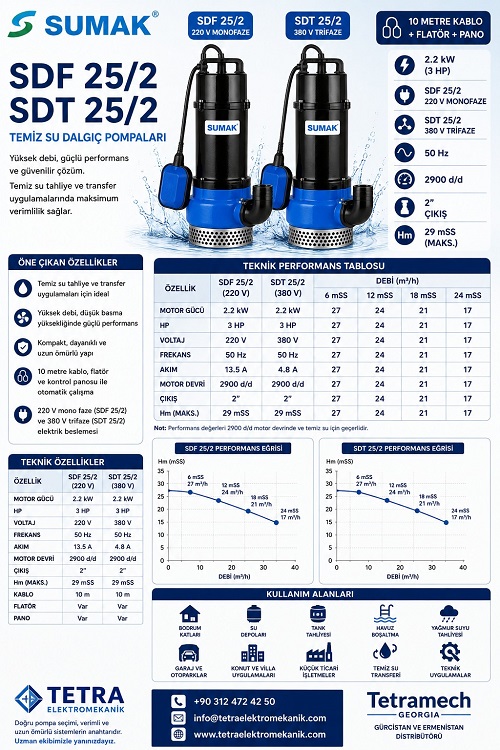

SUMAK SDF 25/2 ve SDT 25/2 Teknik Özellikleri

Teknik not: Kaynak tabloda her iki model için Hm sütununda 29 değeri bulunmaktadır. Nihai proje seçiminde SUMAK’ın güncel performans eğrisi ve teknik föyü esas alınmalıdır.

SDF 25/2 ile SDT 25/2 Arasındaki Temel Fark Nedir?

Bu iki model arasındaki en önemli fark elektrik beslemesidir.

SDF 25/2:

220 V

13,5 A

elektrik değerlerine sahiptir.

SDT 25/2 ise:

380 V

4,8 A

değerleriyle çalışmaktadır.

Her iki model de 2,2 kW / 3 HP motor gücündedir ve aynı hidrolik performansı sağlamaktadır.

Bu nedenle seçim yapılırken:

hidrolik kapasiteden çok,

tesisin mevcut elektrik altyapısı,

pano tasarımı,

işletme koşulları

ve kullanım amacı

önem kazanır.

SUMAK SDF 25/2 Monofaze Temiz Su Dalgıç Pompası

SUMAK SDF 25/2, 220 V elektrik beslemesiyle çalışan 3 HP temiz su dalgıç pompasıdır.

Kaynak tabloda motor akımı 13,5 A olarak verilmiştir.

Bu model özellikle trifaze altyapının bulunmadığı ancak yüksek debi ve basma yüksekliğine ihtiyaç duyulan uygulamalarda değerlendirilebilir.

Örneğin:

villa,

konut,

küçük işletme,

depo,

bodrum katı,

su toplama sistemi

gibi 220 V elektrik altyapısının mevcut olduğu yerlerde hidrolik çalışma noktası uygunsa SDF 25/2 tercih edilebilir.

Ancak 3 HP sınıfında monofaze bir motorun elektrik akımı daha yüksek olduğundan, besleme kablosu ve koruma elemanlarının doğru boyutlandırılması özellikle önemlidir.

SUMAK SDT 25/2 Trifaze Temiz Su Dalgıç Pompası

SUMAK SDT 25/2, aynı 2,2 kW / 3 HP motor gücünü 380 V trifaze elektrikle sağlar.

Kaynak tabloda akım değeri 4,8 A olarak gösterilmektedir.

Trifaze elektrik altyapısının mevcut olduğu:

ticari binalar,

iş merkezleri,

teknik tesisler,

atölyeler,

endüstriyel alanlar

gibi uygulamalarda SDT 25/2 avantaj sağlayabilir.

Trifaze yapısı motor koruma sistemleri ve profesyonel kontrol panolarıyla entegrasyon açısından da uygun bir seçenek oluşturur.

SDF 25/2 ve SDT 25/2 Performans Tablosu

İki modelin hidrolik performansı kaynak tabloda aynıdır:

Bu değerler pompanın basma yüksekliği arttıkça debisinin kademeli olarak azaldığını göstermektedir.

Örneğin:

6 mSS’de 27 m³/h

olan debi,

24 mSS’de 17 m³/h

seviyesine düşmektedir.

Bu nedenle “3 HP dalgıç pompa kaç m³/h basar?” sorusunun tek bir cevabı bulunmamaktadır.

3 HP Dalgıç Pompa Kaç Ton Su Basar?

SDF 25/2 ve SDT 25/2 üzerinden örnek verirsek:

6 mSS’de → 27 ton/saat civarı

12 mSS’de → 24 ton/saat

18 mSS’de → 21 ton/saat

24 mSS’de → 17 ton/saat

seviyesinde performans görülmektedir.

Burada 1 m³ suyun yaklaşık 1 ton olarak değerlendirilmesiyle günlük kullanım dilinde “ton/saat” ifadesi kullanılabilmektedir.

Ancak teknik pompa seçiminde doğru birim m³/h olmalıdır.

6 mSS’de 27 m³/h Debi Ne Anlama Gelir?

Kaynak performans tablosuna göre pompa toplam yaklaşık 6 mSS çalışma noktasında saatte 27 m³ su transfer edebilmektedir.

Bu oldukça yüksek bir debidir.

Örneğin teorik olarak 27 m³ hacmindeki bir temiz su tankı, sistem kayıpları ve çalışma şartları uygun olduğunda yaklaşık bir saatlik mertebede tahliye edilebilir.

Ancak gerçek tahliye süresini:

boru uzunluğu,

boru çapı,

kot farkı,

tesisat elemanları

ve çalışma noktası

belirler.

12 mSS’de 24 m³/h Performans

Sistem basma yüksekliği 12 mSS seviyesine ulaştığında pompa kaynak tabloya göre 24 m³/h debi sağlamaktadır.

Bu değer, SDF 25/2 ve SDT 25/2 modellerinin yalnızca düşük basma uygulamalarına yönelik olmadığını göstermektedir.

Daha uzun boru hatları veya daha yüksek tahliye noktaları bulunan sistemlerde de çalışma noktası uygun olduğu sürece değerlendirilebilir.

18 mSS’de 21 m³/h Performans

18 mSS seviyesinde her iki modelin debisi 21 m³/h olarak belirtilmiştir.

Örneğin bir projede hesaplanan gerçek ihtiyaç:

20 m³/h debi

ve

18 mSS toplam manometrik basma yüksekliği

ise SDF 25/2 veya SDT 25/2 hidrolik açıdan değerlendirilebilir.

Hangi modelin seçileceğini bu durumda elektrik altyapısı belirleyebilir.

24 mSS’de 17 m³/h Performans

Kaynak tabloya göre 24 mSS çalışma noktasında modeller 17 m³/h debi sağlamaktadır.

Bu nokta özellikle daha yüksek kot farkı veya uzun boru hattı bulunan temiz su tahliye uygulamalarında önemlidir.

Ancak çalışma noktası üreticinin güncel eğrisinden kontrol edilmelidir.

SDF 25/2 mi SDT 25/2 mi Seçilmeli?

Hidrolik performans açısından iki model kaynak tabloda aynıdır.

Bu nedenle seçim esas olarak elektrik altyapısına bağlıdır.

220 V altyapı varsa → SDF 25/2

380 V trifaze altyapı varsa → SDT 25/2

genel yaklaşımı kullanılabilir.

Ancak özellikle ticari ve sürekli çalışan sistemlerde tesisin elektrik tasarımı ayrıca değerlendirilmelidir.

Neden Trifaze Model Daha Düşük Akım Çekiyor?

Kaynak tabloda:

SDF 25/2 → 13,5 A

SDT 25/2 → 4,8 A

olarak belirtilmiştir.

Her iki motor aynı 2,2 kW / 3 HP güç sınıfında olmasına rağmen elektrik besleme tipi farklı olduğu için akım değerleri de önemli ölçüde değişmektedir.

Bu durum özellikle elektrik kablosu, pano ve motor koruma ekipmanlarının boyutlandırılmasında dikkate alınmalıdır.

2 İnç Çıkış Bağlantısı

Her iki model de 2” çıkış bağlantısına sahiptir.

2” bağlantı, yüksek debili temiz su transfer sistemlerinde önemli bir avantajdır.

Ancak pompanın 2” çıkışlı olması, tesisatın tamamının mutlaka aynı çapta yapılacağı anlamına gelmez.

Doğru boru çapı:

debi,

boru uzunluğu,

akış hızı,

sürtünme kaybı,

statik kot farkı

gibi parametrelere göre belirlenmelidir.

Boru Çapının Pompa Performansına Etkisi

Gereğinden küçük bir boru çapı kullanıldığında sürtünme kayıpları önemli ölçüde artabilir.

Bu durumda pompa daha yüksek sistem direncine karşı çalışır ve sağladığı gerçek debi azalır.

Özellikle 27 m³/h seviyesinde debi üretebilen bir pompa için boru çapı hesabı önemlidir.

Pompa ile boru tesisatı birlikte değerlendirilmelidir.

Flatörlü Çalışma Avantajı

Kaynak tabloda her iki model de 10 metre kablo + flatör + pano donanımıyla belirtilmiştir.

Flatör, su seviyesinin otomatik olarak algılanmasına yardımcı olur.

Su seviyesi yükseldiğinde pompa devreye girer.

Seviye düştüğünde pompa durur.

Bu özellik özellikle:

bodrum drenajı,

su toplama çukuru,

tank tahliyesi

gibi otomatik çalışma gereken sistemlerde avantajlıdır.

Kontrol Panosu Neden Önemlidir?

Kontrol panosu pompanın elektriksel kontrol ve koruma sisteminin önemli bir parçasıdır.

Panonun içeriğine bağlı olarak:

manuel/otomatik kontrol,

flatör yönetimi,

aşırı akım koruması,

motor koruma

gibi işlevler sağlanabilir.

SDF ve SDT modellerinin elektrik besleme tipi farklı olduğu için pano tasarımı da buna uygun olmalıdır.

SUMAK SDF 25/2 ve SDT 25/2 Nerelerde Kullanılır?

Pompalanacak suyun temiz su niteliğinde olması ve hidrolik şartların uygun olması halinde modeller şu uygulamalarda değerlendirilebilir:

• Bodrum su tahliyesi
• Su toplama çukurları
• Temiz su depoları
• Tank tahliyesi
• Temiz su transferi
• Uygun yağmur suyu sistemleri
• Garaj ve teknik hacimler
• Konut ve villa uygulamaları
• Ticari yapılar
• İşletmeler
• Teknik tesisler
• Depolar
• Uygun havuz tahliye sistemleri

Bodrum Katlarında Kullanımı

Bodrum katlarında yağış, yeraltı suyu veya drenaj kaynaklı su birikmeleri oluşabilir.

Bu su uygun bir toplama çukuruna yönlendirilir.

Flatörlü pompa su seviyesi yükseldiğinde otomatik olarak devreye girerek tahliyeyi gerçekleştirir.

Yüksek debi ihtiyacı varsa SDF 25/2 veya SDT 25/2 gibi 3 HP modeller avantaj sağlayabilir.

Tank ve Depo Boşaltmada Kullanımı

Tank tahliye sisteminde ihtiyaç duyulan debi tank hacmine ve hedeflenen boşaltma süresine göre hesaplanır.

Örneğin 48 m³'lük bir tankın yaklaşık iki saatte boşaltılması gerekiyorsa teorik debi:

48 / 2 = 24 m³/h

olacaktır.

Sistemin toplam basma yüksekliği yaklaşık 12 mSS ise kaynak tabloya göre SDF 25/2 ve SDT 25/2 24 m³/h debi sağlamaktadır.

Bu nedenle hidrolik açıdan uygun bir çalışma noktası oluşabilir.

Yağmur Suyu Tahliyesinde Kullanılabilir mi?

Suyun temiz su kategorisinde olması ve yoğun partikül içermemesi halinde uygun yağmur suyu uygulamalarında değerlendirilebilir.

Ancak yağmur suyunda kum, çamur, yaprak veya taş bulunuyorsa temiz su pompası yerine uygun drenaj pompası tercih edilmelidir.

Foseptik ve Atık Su İçin Kullanılır mı?

Kaynak tablo modelleri Temiz Su / Dalgıç Pompalar kategorisinde göstermektedir.

Bu nedenle:

foseptik,

kanalizasyon,

yoğun çamur,

lifli atık,

katı madde içeren atık su

için doğrudan bu modellerin kullanılması doğru değildir.

Bu uygulamalarda uygun foseptik veya atık su pompa serileri kullanılmalıdır.

Temiz Su Pompası ile Foseptik Pompası Arasındaki Fark

Temiz su dalgıç pompaları düşük katı madde içeriğine sahip sıvılar için tasarlanır.

Foseptik pompalarında ise kullanım amacına göre:

vortex çark,

geniş serbest geçiş,

bıçak sistemi,

parçalayıcı sistem

gibi özellikler bulunabilir.

Bu nedenle iki pompa grubu birbirinin yerine değerlendirilmemelidir.

Debi Nasıl Hesaplanır?

Debi, belirli sürede taşınması gereken sıvı miktarıdır.

Basit tank tahliye uygulamalarında:

Debi = Tank Hacmi / Tahliye Süresi

yaklaşımı kullanılabilir.

Örneğin 60 m³ suyun üç saatte boşaltılması gerekiyorsa:

60 / 3 = 20 m³/h

debi gerekir.

Ancak pompanın bu 20 m³/h debiyi gerçek basma yüksekliğinde sağlayabilmesi gerekir.

Toplam Manometrik Basma Yüksekliği Nedir?

Pompanın karşılaştığı toplam basma yüksekliği yalnızca dikey kot farkından oluşmaz.

Genel yaklaşım:

Toplam Manometrik Basma Yüksekliği = Statik Kot Farkı + Boru Sürtünme Kayıpları + Lokal Kayıplar

şeklindedir.

Dirsekler, çekvalfler, vanalar ve boru uzunluğu sisteme ek direnç oluşturur.

SDF 25/2 ve SDT 25/2 Seçim Örneği

Bir projede ihtiyaç:

21 m³/h

ve toplam basma yüksekliği:

18 mSS

olsun.

Kaynak tabloya göre her iki pompa da 18 mSS’de 21 m³/h sağlamaktadır.

Dolayısıyla hidrolik açıdan iki model de değerlendirilebilir.

Eğer tesiste yalnızca 220 V enerji varsa SDF 25/2, 380 V trifaze altyapı mevcutsa SDT 25/2 değerlendirilebilir.

Bu örnek, elektrik altyapısı ile hidrolik seçimin birlikte yapılması gerektiğini göstermektedir.

SDF 25/2 ve SDT 25/2'nin Öne Çıkan Özellikleri

Bu iki modelin temel özellikleri:

2,2 kW / 3 HP motor gücü

220 V veya 380 V elektrik alternatifi

2900 d/d

2” çıkış

10 metre kablo

Flatör

Pano

6 mSS’de 27 m³/h

24 mSS’de 17 m³/h

olarak özetlenebilir.

Tetra Elektromekanik ile SUMAK SDF ve SDT Pompa Seçimi

Tetra Elektromekanik, temiz su dalgıç pompası seçimlerinde yalnızca HP değerine göre değil, sistemin gerçek hidrolik ve elektrik şartlarına göre değerlendirme yapılmasını esas alır.

SUMAK SDF 25/2 ile SDT 25/2 arasında seçim yapılırken:

m³/h debi, mSS basma yüksekliği, boru çapı, boru uzunluğu, kot farkı, kullanım amacı ve mevcut elektrik beslemesi

birlikte değerlendirilmelidir.

Böylece aynı hidrolik performansı sağlayan monofaze ve trifaze seçenekler arasından projeye uygun model belirlenebilir.

SUMAK temiz su dalgıç pompaları ve diğer pompa çözümleri için teknik seçim ve güncel teklif konusunda Tetra Elektromekanik ile iletişime geçiniz.

Tetramech ile Gürcistan'da SUMAK Pompa Çözümleri

Tetra Elektromekanik'in Gürcistan yapılanması Tetramech, Tiflis, Batum ve Gürcistan genelindeki mekanik tesisat projelerinde temiz su, drenaj ve pompa çözümlerinin proje şartlarına göre değerlendirilmesine katkı sağlar.

SDF 25/2 ve SDT 25/2 gibi yüksek debili temiz su dalgıç pompalarının seçiminde gerçek debi, basma yüksekliği ve elektrik altyapısı birlikte değerlendirilmelidir.

Sıkça Sorulan Sorular

SUMAK SDF 25/2 kaç HP?

SDF 25/2 3 HP / 2,2 kW motor gücüne sahiptir.

SUMAK SDT 25/2 kaç HP?

SDT 25/2 de 3 HP / 2,2 kW motor gücündedir.

SDF 25/2 kaç volt?

Kaynak tabloda 220 V olarak belirtilmiştir.

SDT 25/2 kaç volt?

Kaynak tabloda 380 V trifaze olarak belirtilmiştir.

SDF 25/2 kaç amper?

Kaynak teknik tabloda 13,5 A olarak gösterilmektedir.

SDT 25/2 kaç amper?

Kaynak tabloda 4,8 A olarak belirtilmiştir.

Pompa çıkışı kaç inçtir?

Her iki model de 2” çıkış bağlantısına sahiptir.

SDF 25/2 ve SDT 25/2 6 mSS'de kaç m³/h verir?

Her iki model de 27 m³/h debi sağlamaktadır.

12 mSS'de debileri nedir?

Kaynak tabloda her iki model için 24 m³/h verilmiştir.

18 mSS'de kaç m³/h sağlarlar?

Her iki model 21 m/h debi değerine sahiptir.

24 mSS'de debileri nedir?

Kaynak tabloya göre 17 m³/h debi sağlarlar.

SDF 25/2 ile SDT 25/2'nin performansı farklı mı?

Kaynak tabloda hidrolik performansları aynıdır. Temel fark elektrik beslemesi ve buna bağlı akım değeridir.

Hangisini seçmeliyim?

220 V altyapı bulunan uygun uygulamalarda SDF 25/2, 380 V trifaze altyapının bulunduğu projelerde SDT 25/2 değerlendirilebilir. Nihai seçim hidrolik hesap ve elektrik projesine göre yapılmalıdır.

Bu pompalar flatörlü ve panolu mu?

Paylaşılan teknik tabloda her iki model de 10 metre kablo + flatör + pano donanımıyla belirtilmiştir.

Foseptik suyu için kullanılabilir mi?

Ürünler kaynak tabloda temiz su/dalgıç pompa grubunda yer almaktadır. Foseptik ve atık su uygulamaları için uygun atık su pompası kullanılmalıdır.

SUMAK SDF 25/2 ve SDT 25/2 fiyatları nedir?

Güncel fiyat ve stok durumu değişebileceğinden Tetra Elektromekanik ile iletişime geçiniz.
