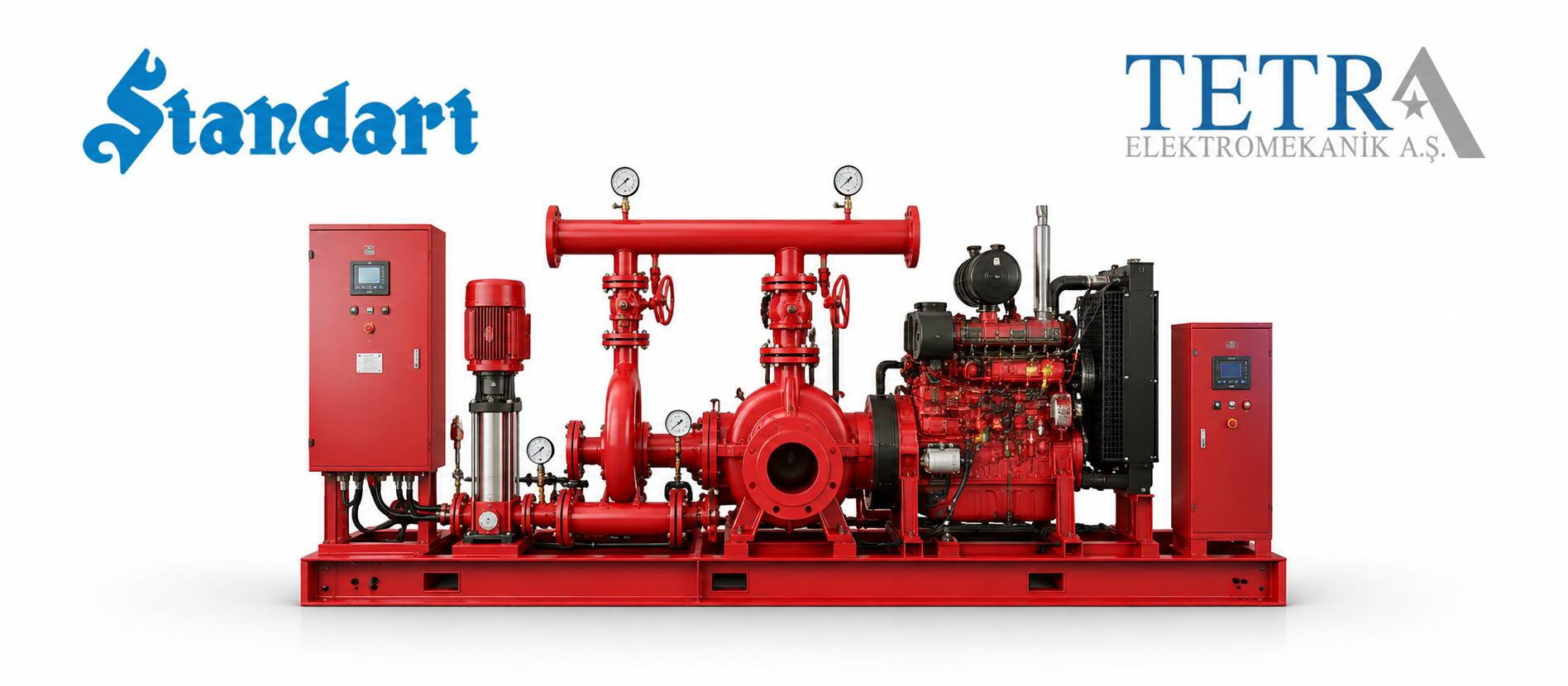

Standart Pompa UL/FM Yangın Pompa Sistemleri: Elektrikli, Dizel ve Jokey Pompalı Çözümler

Standart Pompa UL/FM Yangın Pompaları

Yangın pompa sistemleri; sprinkler, yangın dolabı ve hidrant gibi yangınla mücadele sistemlerinin ihtiyaç duyduğu suyun, gerekli debi ve basınç değerlerinde sağlanmasında kritik görev üstlenir. Özellikle uluslararası onayların talep edildiği projelerde UL/FM yangın pompaları, proje şartnamesinin ve ilgili yangın güvenliği gerekliliklerinin önemli bir parçası haline gelebilir.

Standart Pompa, farklı kapasite ve çalışma noktalarına yönelik yangın pompası çözümleri sunmaktadır. Bu sistemlerde pompa seçimi yalnızca motor gücüne veya pompanın fiziksel büyüklüğüne göre değil; projenin gerektirdiği GPM, PSI, pompa tipi, sürücü tipi ve sistem konfigürasyonu birlikte değerlendirilerek yapılmalıdır.

Tetra Elektromekanik A.Ş. olarak Standart Pompa İstanbul Anadolu Yakası Yetkili Bayisi kimliğimizle, yangın pompası projelerinde ürün tedariği ve teknik değerlendirme süreçlerinde müşterilerimize destek sağlıyoruz.

Bu yazıda UL/FM yangın pompalarının genel yapısını ele alırken, devamındaki içerik serimizde farklı GPM ve PSI çalışma noktalarına sahip Standart Pompa UL/FM çözümlerini teknik verileriyle ayrı ayrı inceleyeceğiz.

UL/FM Yangın Pompası Nedir?

UL ve FM, yangın güvenliği sektöründe yaygın olarak karşılaşılan uluslararası ürün onaylarıdır. UL/FM gerekliliğinin bulunduğu projelerde kullanılan yangın pompalarının ve ilgili ekipmanların, projenin talep ettiği standart ve onay koşullarına uygunluğu önem taşır.

Bu nedenle UL/FM yangın pompası seçimi, yalnızca “istenen debiyi sağlayan bir pompa” seçmek anlamına gelmez.

Pompanın çalışma noktası, sürücü tipi, kontrol sistemi, proje şartnamesi ve sistemde kullanılacak diğer ekipmanların birlikte değerlendirilmesi gerekir.

UL ve FM Ne İfade Eder?

UL (Underwriters Laboratories) ürünlerin belirli güvenlik ve performans gereklilikleri doğrultusunda değerlendirilmesiyle ilişkili bağımsız bir kuruluş ve sertifikasyon yapısıdır.

FM Approvals ise özellikle endüstriyel ve ticari risklerin azaltılmasına yönelik ürün ve sistemlerin test ve onay süreçleriyle bilinen bir kuruluştur.

Yangın pompası projelerinde “UL Listed” ve “FM Approved” ifadeleriyle karşılaşılması bu nedenle yaygındır.

Ancak bir projede hangi sertifika veya onayın gerekli olduğu mutlaka proje şartnamesine ve ilgili otoritenin gerekliliklerine göre değerlendirilmelidir.

UL/FM Yangın Pompa Grubu Hangi Pompalardan Oluşur?

Yangın pompa sistemlerinde tek bir sabit konfigürasyon bulunmaz. Pompa grubunun yapısı projenin tasarımına, şartnamesine ve sistem gereksinimlerine göre değişebilir.

Örneğin bir projede:

1 elektrik motorlu yangın pompası + 1 dizel motorlu yangın pompası + 1 jokey pompa

tercih edilebilirken, başka bir projede:

2 elektrik motorlu yangın pompası + 1 jokey pompa

şeklinde bir sistem tasarlanabilir.

Bunun dışında proje şartlarına bağlı olarak farklı sistem düzenlemeleri de söz konusu olabilir.

Dolayısıyla UL/FM ifadesi doğrudan “bir elektrikli, bir dizel ve bir jokey pompadan oluşan sistem” anlamına gelmez. Pompa konfigürasyonu ile UL/FM onayı birbirinden ayrı değerlendirilmesi gereken konulardır.

Elektrik Motorlu Yangın Pompasının Görevi Nedir?

Elektrik motorlu yangın pompası, yangın tesisatının ihtiyaç duyduğu yüksek debili suyu gerekli basınçta sisteme sağlamak üzere kullanılan ana yangın pompalarından biridir.

Pompanın kapasitesi projenin hidrolik hesaplarına göre belirlenir.

Bu nedenle farklı projelerde;

500 GPM, 750 GPM, 1000 GPM, 1500 GPM veya 2000 GPM gibi farklı debi sınıflarıyla karşılaşmak mümkündür.

Ancak yalnızca GPM değerinin bilinmesi pompa seçimi için yeterli değildir. Pompanın bu debiyi hangi PSI veya basınç değerinde sağlaması gerektiği de belirlenmelidir.

Dizel Yangın Pompası Hangi Durumlarda Kullanılır?

Dizel motorlu yangın pompaları, elektrik motorundan bağımsız bir tahrik sistemine sahip olması nedeniyle yangın pompa sistemlerinde önemli bir alternatif oluşturur.

Proje tasarımında elektrik motorlu ve dizel motorlu pompaların birlikte kullanılması öngörülebilir. Özellikle elektrik beslemesinin kaybı gibi durumların dikkate alındığı sistem tasarımlarında dizel tahrikli pompa çözümü değerlendirilebilir.

Ancak her UL/FM yangın pompa grubunda mutlaka dizel pompa bulunması gerektiği şeklinde genel bir yaklaşım doğru değildir.

Nihai sistem yapısı proje şartnamesine göre belirlenmelidir.

Jokey Pompa Neden Kullanılır?

Jokey pompa, ana yangın pompasından farklı bir görev üstlenir.

Yangın tesisatında küçük kaçaklar veya basınç değişimleri nedeniyle oluşabilecek basınç kayıplarının karşılanmasına yardımcı olur ve sistem basıncının belirlenen seviyede tutulmasını sağlar.

Böylece küçük basınç değişikliklerinde yüksek kapasiteli ana yangın pompalarının gereksiz yere devreye girmesinin önüne geçilmesi amaçlanır.

Jokey pompa kapasitesi, ana yangın pompasının GPM değeriyle aynı değildir. Jokey pompa ayrıca seçilmeli ve sistem gereksinimlerine göre boyutlandırılmalıdır.

Yangın Pompasında GPM Nedir?

Yangın pompası teknik verilerinde en sık karşılaşılan değerlerden biri GPM (Gallon Per Minute) değeridir.

GPM, pompanın debisini yani belirli bir sürede sağlayabileceği su miktarını ifade eder.

ABD galonu esas alınarak yaklaşık olarak:

500 GPM ≈ 113,6 m³/h
750 GPM ≈ 170,3 m³/h
1000 GPM ≈ 227,1 m³/h
1500 GPM ≈ 340,7 m³/h
2000 GPM ≈ 454,2 m³/h

olarak değerlendirilebilir.

GPM değeri arttıkça pompanın sağlaması gereken su debisi de artar. Ancak yüksek GPM değeri tek başına pompanın proje için uygun olduğunu göstermez.

Yangın Pompasında PSI Nedir?

PSI (pounds per square inch) bir basınç birimidir ve yangın pompasının çalışma noktasının tanımlanmasında GPM değeriyle birlikte kullanılır.

Yaklaşık olarak:

1 PSI ≈ 0,069 bar
1 PSI ≈ 0,703 mSS

olarak dönüştürülebilir.

Örneğin aynı 1000 GPM debiye sahip iki yangın pompasından biri 100 PSI, diğeri 150 PSI çalışma noktasına göre seçilmiş olabilir. Her iki pompanın debisi aynı olmasına rağmen karşılamaları gereken basınç ihtiyacı farklıdır.

Bu nedenle yangın pompası seçiminde GPM ve PSI birlikte değerlendirilmelidir.

GPM ve PSI Değerleri Neye Göre Belirlenir?

Bir yapının ihtiyaç duyduğu yangın pompasının debi ve basınç değerleri yalnızca binanın büyüklüğüne bakılarak belirlenmez.

Projenin yangın tesisatı ve hidrolik hesaplarında;

boru hatlarındaki basınç kayıpları, bina yüksekliği, sprinkler sistemi, hidrant sistemi, yangın dolapları, gerekli su debisi ve sistemin diğer hidrolik gereksinimleri birlikte değerlendirilir.

Bu hesaplamaların sonucunda pompanın karşılaması gereken çalışma noktası ortaya çıkar.

Örneğin proje sonucunda 2000 GPM – 125 PSI gibi bir çalışma noktası belirlenmişse pompa seçiminin bu debi ve basınç ihtiyacını karşılayacak şekilde yapılması gerekir.

UL/FM Yangın Pompası Seçerken Hangi Bilgiler Gereklidir?

Doğru yangın pompası seçimi yapılabilmesi için öncelikle projenin teknik verileri incelenmelidir.

Temel olarak;

istenen debi (GPM veya m³/h), istenen basınç (PSI, bar veya mSS), pompa adedi, elektrikli veya dizel sürücü gereksinimi, jokey pompa ihtiyacı, motor ve elektrik bilgileri, proje şartnamesi, UL/FM gereklilikleri ve pompa odası yerleşimi

gibi bilgiler değerlendirilmelidir.

Özellikle GPM ve PSI değerlerinin açık şekilde belirtilmesi, doğru pompa seçiminin başlangıç noktalarından biridir.

Teknik Çizimler Yangın Pompası Projelerinde Neden Önemlidir?

Yangın pompası seçiminde performans değerleri kadar sistemin fiziksel yerleşimi de önemlidir.

Teknik çizimler sayesinde pompanın ve ilgili ekipmanların;

boyutları, bağlantı noktaları, emiş ve basma yönleri, yerleşim alanı ve montaj gereksinimleri

proje aşamasında değerlendirilebilir.

Özellikle pompa odası tasarlanırken yalnızca pompanın çalışma kapasitesinin değil, ekipmanın fiziksel olarak alana uygunluğunun da kontrol edilmesi gerekir.

Bu nedenle hazırlayacağımız Standart Pompa UL/FM içeriklerinde, ilgili kapasite için mevcut olan teknik çizimleri de teknik verilerle birlikte sunmak faydalı olacaktır.

UL/FM Yangın Pompaları Hangi Projelerde Kullanılır?

UL/FM onay gereksiniminin bulunduğu yangın pompa sistemleri farklı yapı ve tesislerde karşımıza çıkabilir.

Yüksek katlı yapılar, fabrikalar, üretim tesisleri, lojistik merkezleri, depolar, alışveriş merkezleri, oteller, ticari kompleksler ve büyük ölçekli konut projeleri bunlara örnek gösterilebilir.

Ancak yapı türü tek başına UL/FM gerekliliğini veya pompa kapasitesini belirlemez.

Proje şartnamesi, yangın danışmanı, tasarım kriterleri ve ilgili otoritelerin gereklilikleri esas alınmalıdır.

Standart Pompa UL/FM Yangın Pompası Çözümleri

Standart Pompa yangın pompası çözümlerinde farklı proje çalışma noktalarına yönelik seçenekler değerlendirilebilmektedir.

Her proje için ihtiyaç duyulan GPM ve PSI değerinin farklı olabilmesi nedeniyle yangın pompalarının kapasite bazında incelenmesi özellikle proje mühendisleri ve satın alma ekipleri açısından önemlidir.

Bu nedenle Tetra Elektromekanik web sitesinde oluşturacağımız Standart Pompa UL/FM Yangın Pompaları Blog Serisi kapsamında farklı çalışma noktalarını ayrı ayrı ele alacağız.

Seride, elimizde bulunan teknik verilere bağlı olarak farklı kapasitelere ait;

GPM ve m³/h değerleri, PSI, bar ve mSS karşılıkları, pompa modeli, motor gücü, elektrikli veya dizel sürücü yapısı, jokey pompa bilgileri, sistem konfigürasyonu ve teknik çizimler

ayrı ayrı incelenecektir.

Böylece belirli bir kapasite arayan kullanıcı, yalnızca genel UL/FM bilgisine değil, ihtiyacına yakın gerçek bir pompa çalışma noktasına ilişkin teknik içeriğe de ulaşabilecektir.

Tetra Elektromekanik ile Standart Pompa Yangın Pompası Çözümleri

Tetra Elektromekanik A.Ş., Standart Pompa İstanbul Anadolu Yakası Yetkili Bayisi olarak yangın pompası projelerinde ürün tedariği ve teknik değerlendirme süreçlerinde müşterilerine destek sağlamaktadır.

Projede GPM ve PSI değerleri belirlenmişse bu çalışma noktaları üzerinden uygun Standart Pompa çözümü değerlendirilebilir. Pompa konfigürasyonu ise projenin gereksinimine göre elektrikli, dizel ve jokey pompa seçenekleri dikkate alınarak oluşturulabilir.

Özellikle yangın pompası seçiminde ürünün tek başına değerlendirilmesi yerine pompa, motor, kontrol sistemi, teknik çizimler ve proje şartlarının bir bütün olarak incelenmesi doğru sistem seçimi açısından önemlidir.

Sonuç

UL/FM yangın pompaları, uluslararası onay gerekliliklerinin bulunduğu yangın güvenliği projelerinde önemli bir sistem bileşenidir.

Doğru çözümün belirlenmesinde GPM, PSI, pompa tipi, sürücü tipi, motor gücü, sistem konfigürasyonu, proje şartnamesi ve teknik yerleşim birlikte değerlendirilmelidir.

Ayrıca UL/FM yangın pompa grubunun her projede aynı konfigürasyondan oluşmadığı unutulmamalıdır. Bir projede elektrikli ve dizel ana pompalar birlikte kullanılırken başka bir projede iki elektrikli pompa tercih edilebilir.

Bu genel rehberin devamında, Standart Pompa için farklı proje çalışmalarında değerlendirilmiş GPM–PSI çalışma noktalarını ayrı teknik içeriklerde inceleyerek daha kapsamlı bir UL/FM yangın pompası bilgi serisi oluşturacağız.

Sık Sorulan Sorular

UL/FM yangın pompası her zaman 1 elektrikli + 1 dizel + 1 jokey pompadan mı oluşur?

Hayır. Yangın pompa grubunun konfigürasyonu proje şartlarına göre değişebilir. Örneğin 1 elektrikli + 1 dizel + 1 jokey veya 2 elektrikli + 1 jokey gibi farklı çözümler değerlendirilebilir.

GPM yangın pompasında neyi ifade eder?

GPM, pompanın debisini ifade eder. Yangın pompasının bir dakika içerisinde sağlayabileceği su miktarının gösterilmesinde kullanılan birimlerden biridir.

PSI neyi gösterir?

PSI bir basınç birimidir. Pompanın ilgili debi noktasında karşılaması gereken basıncın belirtilmesinde kullanılır.

Sadece GPM değerini bilerek yangın pompası seçilebilir mi?

Hayır. Pompa seçiminde GPM ile birlikte gerekli PSI veya eşdeğer basınç değerinin bilinmesi gerekir. Ayrıca sistem konfigürasyonu ve proje şartnamesi de değerlendirilmelidir.

Jokey pompa ana yangın pompasının yedeği midir?

Hayır. Jokey pompanın temel görevi sistemde oluşan küçük basınç kayıplarını karşılamak ve tesisat basıncının korunmasına yardımcı olmaktır.

Dizel pompa her UL/FM projesinde zorunlu mudur?

Her proje için böyle genel bir kabul yapılmamalıdır. Pompa ve sürücü konfigürasyonu ilgili proje şartnamesi, tasarım kriterleri ve onay gerekliliklerine göre belirlenmelidir.

2000 GPM gibi yüksek debilerde de UL/FM yangın pompası seçilebilir mi?

Uygun ürün ve performans aralığı mevcutsa yüksek debili çalışma noktaları değerlendirilebilir. Ancak GPM değeri tek başına yeterli değildir; gerekli PSI değeri ve diğer proje koşullarıyla birlikte pompa seçimi yapılmalıdır.
