Standart Pompa SDS 80-315 500 GPM 173 PSI UL/FM Yangın Pompası
Standart Pompa SDS 80-315 500 GPM 173 PSI UL/FM Yangın Pompası
Yangın pompası seçiminde debi ve basınç değerleri birlikte değerlendirilmelidir. Özellikle yüksek basınç ihtiyacının bulunduğu yangın tesisatlarında pompanın yalnızca istenen su miktarını sağlaması değil, bu debiyi projenin gerektirdiği basınç seviyesinde karşılaması gerekir.
Bu içerikte ele aldığımız Standart Pompa SDS 80-315, 500 GPM debi ve 173 PSI basınç çalışma noktası için kullanılan UL/FM yangın pompası çözümüdür.
500 GPM yaklaşık 113,6 m³/h debiye karşılık gelir. 173 PSI ise yaklaşık 11,93 bar basınç ve 121,6 mSS basma yüksekliği anlamına gelir.
Buna göre SDS 80-315 için ele aldığımız çalışma noktası yaklaşık olarak:
113,6 m³/h @ 121,6 mSS
şeklinde ifade edilebilir.
Tetra Elektromekanik A.Ş., Standart Pompa İstanbul Anadolu Yakası Yetkili Bayisi olarak UL/FM yangın pompası projelerinde ürün tedariği ve teknik değerlendirme desteği sunmaktadır.

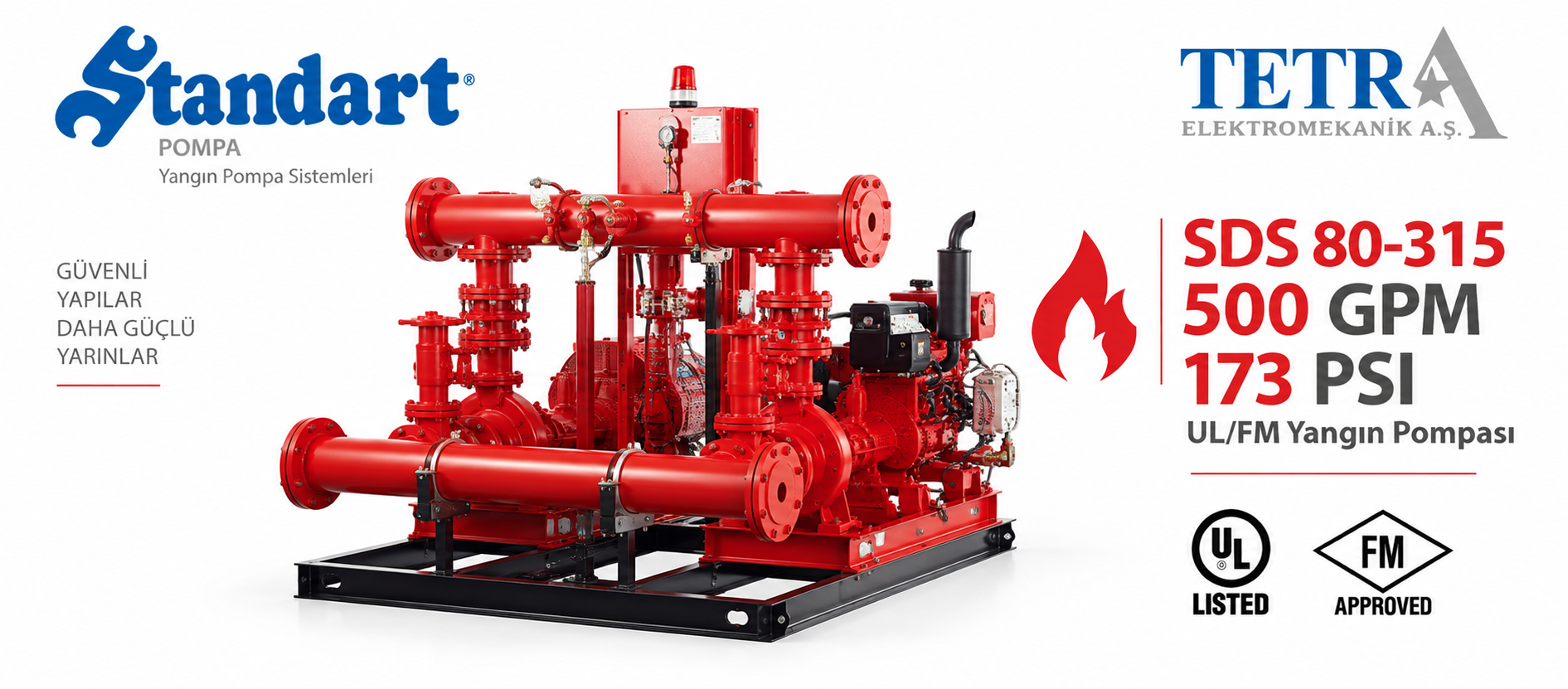

Standart Pompa SDS 80-315 Yangın Pompası
SDS 80-315, bu projedeki 500 GPM debi ve 173 PSI basınç ihtiyacının karşılanması amacıyla kullanılan Standart Pompa modelidir.
Yangın pompası seçiminde model bilgisinin yanında pompanın hangi çalışma noktasında değerlendirildiğinin bilinmesi büyük önem taşır.
Bu ürün için temel teknik veriler:
Pompa Modeli: SDS 80-315
Nominal Debi: 500 GPM
Yaklaşık Debi: 113,6 m³/h
Nominal Basınç: 173 PSI
Yaklaşık Basınç: 11,93 bar
Yaklaşık Basma Yüksekliği: 121,6 mSS
Ürün Grubu: UL/FM Yangın Pompası
Özellikle 173 PSI gibi yüksek bir çalışma basıncında, pompa performansının ve sistemin diğer teknik bileşenlerinin proje şartlarıyla birlikte değerlendirilmesi önemlidir.
500 GPM 173 PSI Çalışma Noktası Nasıl Okunmalıdır?
Yangın pompası teknik verilerinde karşılaşılan GPM ve PSI değerleri birbirinden bağımsız değildir.
500 GPM @ 173 PSI ifadesinde:
500 GPM, pompanın sağlaması gereken su debisini;
173 PSI ise bu debi seviyesinde ihtiyaç duyulan basıncı ifade eder.
Metrik birimlere çevrildiğinde çalışma noktası yaklaşık:
113,6 m³/h @ 121,6 mSS
seviyesindedir.
Basınç açısından ise yaklaşık 11,93 bar değerine karşılık gelir.
Bu nedenle SDS 80-315 seçimini yalnızca “500 GPM pompa” şeklinde değerlendirmek yeterli değildir. 500 GPM ve 173 PSI birlikte pompanın esas çalışma noktasını oluşturur.
SDS 80-315 Modelinde 173 PSI Basıncın Önemi
173 PSI, yaklaşık 11,93 bar seviyesinde bir basınç ihtiyacını ifade eder.
Bu çalışma noktası, daha önce ele aldığımız 500 GPM seçeneklerine göre daha yüksek bir basınç seviyesindedir.
Örneğin 500 GPM debide:
99 PSI ≈ 6,83 bar
120 PSI ≈ 8,27 bar
127 PSI ≈ 8,76 bar
142 PSI ≈ 9,79 bar
173 PSI ≈ 11,93 bar
değerleri söz konusu olabilir.
Burada debi değişmemesine rağmen gerekli basınç önemli ölçüde artmaktadır. Bu durum, aynı GPM kapasitesinde farklı pompa modellerinin veya farklı hidrolik seçimlerin neden gerekli olabileceğini açıkça gösterir.
173 PSI Kaç mSS'dir?
173 PSI yaklaşık 121,6 mSS basma yüksekliğine karşılık gelir.
Bu değer yaklaşık dönüşümdür. Nihai teknik değerlendirmede Standart Pompa'nın ilgili performans eğrisi ve proje hesapları esas alınmalıdır.
Yüksek Basınç Gereksinimi Nasıl Oluşur?
Bir yangın tesisatında yüksek basınç ihtiyacının ortaya çıkmasının tek bir nedeni yoktur.
Toplam basınç ihtiyacının belirlenmesinde statik kot farkları, boru hattı uzunlukları, boru çapları, sürtünme kayıpları, vana ve bağlantı elemanları, sistemin kritik noktalarında gerekli minimum basınç ve yangın tesisatının genel hidrolik tasarımı birlikte değerlendirilir.
Bu nedenle 173 PSI değerini yalnızca bina yüksekliğiyle ilişkilendirmek doğru değildir.
Örneğin yüksek bir yapıda kot farkı önemli bir faktör olabilirken, farklı bir endüstriyel tesiste uzun boru hatları ve sistem kayıpları da toplam basınç ihtiyacını etkileyebilir.
Nihai çalışma noktası hidrolik hesap sonucunda belirlenmelidir.
SDS 80-315 Performans Eğrisi Neden Kontrol Edilmelidir?
Yangın pompası seçiminde model kodunun bilinmesi önemli bir başlangıçtır. Ancak pompanın projeye uygunluğunu değerlendirmek için performans eğrisi mutlaka dikkate alınmalıdır.
Pompa performans eğrisi, pompanın farklı debilerde sağlayabileceği basma yüksekliğini gösterir.
SDS 80-315 için bu projede özellikle:
500 GPM debi + 173 PSI basınç
noktasının ilgili pompa performans karakteristiği içerisinde değerlendirilmesi gerekir.
Sadece 500 GPM Kapasiteye Bakmak Neden Yanlış Olur?
500 GPM debiye sahip bir pompanın otomatik olarak 173 PSI basınç sağlayacağı varsayılamaz.
Aynı 500 GPM debi için farklı basınç ihtiyaçları bulunabileceğinden pompanın çalışma noktası performans eğrisi üzerinden kontrol edilmelidir.
Bu nedenle doğru ürün seçiminde:
Debi → Basınç → Pompa modeli → Performans eğrisi
birlikte değerlendirilir.
SDS 80-315 ile Önceki 500 GPM Çalışma Noktaları Arasındaki Fark
Bu seride aynı 500 GPM debi için farklı basınç çalışma noktalarını ele alıyoruz. Bu durum yangın pompası seçiminin neden yalnızca debiye göre yapılamayacağını gösteren önemli bir örnektir.
Önceki SNK 80-250 – 500 GPM 142 PSI çalışma noktasında basınç yaklaşık 9,79 bar / 99,9 mSS seviyesindeydi.
SDS 80-315 ile ele aldığımız 500 GPM 173 PSI çalışma noktasında ise basınç yaklaşık 11,93 bar / 121,6 mSS seviyesine çıkmaktadır.
İki çalışma noktası arasındaki fark:
31 PSI ≈ 2,14 bar ≈ 21,8 mSS
seviyesindedir.
Dolayısıyla debinin aynı olması, iki pompa seçiminin birbirinin yerine doğrudan kullanılabileceği anlamına gelmez.
UL/FM Yangın Pompasında Hidrolik Performans ve Onay Ayrımı
UL/FM yangın pompası seçimlerinde iki farklı konunun birbirinden ayrılması gerekir: hidrolik performans ve ürün onayları.
Bu ürün özelinde:
SDS 80-315 → pompa modeli
500 GPM → debi
173 PSI → çalışma basıncı
UL/FM → ilgili ürünün onay gereklilikleri
olarak değerlendirilmelidir.
Bir pompanın gerekli GPM ve PSI değerlerini sağlaması tek başına UL/FM gerekliliklerinin karşılandığını göstermez.
Proje şartnamesinde UL Listed ve FM Approved ürün talep ediliyorsa seçilen pompanın ve ilgili sistem bileşenlerinin gerekli onay kapsamları üretici teknik dokümanları üzerinden kontrol edilmelidir.
SDS 80-315 Yangın Pompasında Sistem Konfigürasyonu
Pompa modelinin SDS 80-315 ve çalışma noktasının 500 GPM 173 PSI olması, yangın pompa grubunun konfigürasyonunu tek başına belirlemez.
Yangın pompa sistemleri proje şartlarına göre farklı düzenlerde oluşturulabilir.
Örneğin bazı projelerde elektrikli ana yangın pompası + dizel ana yangın pompası + jokey pompa kullanılırken farklı projelerde iki elektrikli ana pompa + jokey pompa gibi başka konfigürasyonlar bulunabilir.
Bu nedenle ana pompa sayısı, tahrik tipi ve sistem çalışma senaryosu ilgili proje şartnamesine göre değerlendirilmelidir.
Jokey Pompanın Sistemdeki Görevi
Jokey pompa ana yangın pompasından farklı bir görev üstlenir.
Yangın tesisatında küçük kaçaklar veya normal basınç değişimleri sonucunda oluşabilecek sınırlı basınç kayıplarının karşılanmasına yardımcı olur. Böylece sistem basıncının korunması ve küçük basınç değişikliklerinde ana yangın pompasının gereksiz yere devreye girmemesine yardımcı olunması amaçlanır.
Jokey Pompa da 500 GPM 173 PSI mıdır?
Hayır.
500 GPM @ 173 PSI, bu içerikte ele aldığımız ana yangın pompasının çalışma noktasıdır.
Jokey pompanın debisi ve basıncı sistem tasarımına göre ayrıca belirlenmelidir.
500 GPM 173 PSI Hangi Projelerde Değerlendirilebilir?
500 GPM 173 PSI gibi bir çalışma noktasını yalnızca belirli bir bina türüyle ilişkilendirmek doğru değildir.
Bu pompa; hidrolik hesabında yaklaşık 113,6 m³/h debi ve 121,6 mSS basma yüksekliği ihtiyacının ortaya çıktığı yangın tesisatı projelerinde değerlendirilebilir.
Endüstriyel tesisler, üretim yapıları, depolama tesisleri, ticari yapılar veya farklı yangın güvenliği projelerinde benzer çalışma noktaları ortaya çıkabilir.
Belirleyici unsur yapının kullanım amacı değil, projenin hidrolik hesabı ve teknik şartnamesidir.
500 GPM 173 PSI Sistemlerde Basınç Kontrolü Neden Önemlidir?
Yaklaşık 11,93 bar çalışma basıncı söz konusu olduğunda yalnızca pompanın performansına odaklanmak yeterli değildir.
Yangın tesisatındaki boruların, vanaların, bağlantı elemanlarının ve diğer sistem bileşenlerinin basınç sınıfları da proje tasarımı içerisinde değerlendirilmelidir.
Ayrıca sistemin farklı kotlarında oluşabilecek statik basınçların ve çalışma koşullarının mühendislik hesaplarıyla kontrol edilmesi gerekir.
Bu nedenle yüksek basınçlı yangın pompası uygulamalarında pompa ve tesisat bir bütün olarak değerlendirilmelidir.
SDS 80-315 Teknik Föyünde Hangi Veriler Kontrol Edilmelidir?
Pompa seçim sürecinde teknik föy ve üretici dokümanları üzerinden yalnızca nominal debi ve basınç değerleri değil, diğer teknik özellikler de incelenmelidir.
SDS 80-315 için özellikle performans eğrisi, motor özellikleri, çalışma devri, emiş ve basma bağlantıları, bağlantı çapları, fiziksel ölçüler ve ilgili ürün onayları kontrol edilmelidir.
Projede kullanılacak kesin ürünün teknik özellikleri her zaman ilgili üretici dokümanına göre doğrulanmalıdır.
Teknik Çizimler ve Pompa Odası Yerleşimi
SDS 80-315'in hidrolik açıdan doğru seçilmiş olması, ürünün pompa odasına fiziksel olarak uygun olduğu anlamına gelmez.
Teknik çizimler üzerinden pompa-motor grubunun toplam ölçüleri, şase boyutları, emiş ve basma bağlantılarının konumu, pano yerleşimi, boru bağlantıları ve bakım için gerekli servis alanları kontrol edilmelidir.
Özellikle mevcut bir pompa odasına yerleştirilecek sistemlerde ürün siparişinden önce teknik çizimlerin mekanik proje ile karşılaştırılması önemlidir.
SDS 80-315 500 GPM 173 PSI Seçiminde Nelere Dikkat Edilmeli?
Bu çalışma noktası değerlendirilirken öncelikle projenin 500 GPM debi ve 173 PSI basınç ihtiyacının hidrolik hesaplarla doğrulanması gerekir.
Sonrasında SDS 80-315'in performans eğrisi, UL/FM gereklilikleri, motor ve sürücü özellikleri, sistem konfigürasyonu, jokey pompa seçimi, kontrol ekipmanları, emiş şartları ve pompa odası yerleşimi birlikte incelenmelidir.
Özellikle yüksek çalışma basıncı nedeniyle sistemin diğer mekanik bileşenlerinin uygunluğu da proje kapsamında kontrol edilmelidir.
Tetra Elektromekanik ile Standart Pompa SDS Yangın Pompası Çözümleri
Tetra Elektromekanik A.Ş., Standart Pompa İstanbul Anadolu Yakası Yetkili Bayisi olarak yangın pompası ve yangın hidrofor projelerinde ürün tedariği ve teknik değerlendirme desteği sağlamaktadır.
Projede ihtiyaç duyulan GPM, PSI, pompa modeli, UL/FM gereksinimleri ve pompa konfigürasyonu belirlendikten sonra uygun Standart Pompa çözümü değerlendirilebilir.
SDS 80-315 500 GPM 173 PSI dışında farklı debi ve basınç çalışma noktalarına sahip yangın projeleri için de teknik verilere göre uygun pompa seçenekleri incelenebilir.
Sonuç
Standart Pompa SDS 80-315 500 GPM 173 PSI UL/FM yangın pompası, yaklaşık 113,6 m³/h debi, 11,93 bar basınç ve 121,6 mSS basma yüksekliği çalışma noktasına karşılık gelir.
Bu çalışma noktası, aynı 500 GPM debide daha düşük PSI değerlerine sahip seçeneklere kıyasla daha yüksek bir basınç ihtiyacını ifade eder.
Bu nedenle SDS 80-315 seçiminde yalnızca 500 GPM nominal debi değil; 173 PSI basınç, pompa performans eğrisi, hidrolik hesaplar, UL/FM gereklilikleri, sistem konfigürasyonu ve teknik yerleşim şartları birlikte değerlendirilmelidir.
Sık Sorulan Sorular
SDS 80-315 500 GPM 173 PSI ne anlama gelir?
SDS 80-315 pompa modelini, 500 GPM nominal debiyi ve 173 PSI çalışma basıncını ifade eder.
500 GPM kaç m³/h'dir?
500 GPM yaklaşık 113,6 m³/h debiye karşılık gelir.
173 PSI kaç bardır?
173 PSI yaklaşık 11,93 bar basınca karşılık gelir.
173 PSI kaç mSS'dir?
173 PSI yaklaşık 121,6 mSS basma yüksekliğine karşılık gelir.
SDS 80-315 neden yalnızca 500 GPM değerine göre seçilmemelidir?
Çünkü aynı 500 GPM debide farklı basınç çalışma noktaları bulunabilir. Bu ürün için değerlendirilmesi gereken nokta 500 GPM @ 173 PSI değeridir.
500 GPM 142 PSI ile 500 GPM 173 PSI arasındaki fark nedir?
Debi aynıdır ancak 173 PSI seçeneğinin basınç ihtiyacı 31 PSI daha yüksektir. Bu fark yaklaşık 2,14 bar veya 21,8 mSS seviyesindedir.
Jokey pompa da SDS 80-315 modelinde midir?
Hayır. SDS 80-315 burada ana yangın pompası olarak ele alınmaktadır. Jokey pompa sistem ihtiyacına göre ayrıca seçilir.
SDS 80-315 her yüksek basınçlı yangın projesinde kullanılabilir mi?
Hayır. Pompa modeli, projenin gerçek debi-basınç ihtiyacı ve üreticinin performans eğrileri üzerinden değerlendirilmelidir.
UL/FM ile 500 GPM 173 PSI aynı teknik özelliği mi ifade eder?
Hayır. 500 GPM ve 173 PSI pompanın hidrolik çalışma noktasını, UL/FM ise ilgili ürünün onay gerekliliklerini ifade eder.
