Yangın pompası seçiminde ihtiyaç duyulan su debisi ile bu debinin sağlanması gereken basınç değeri birlikte değerlendirilmelidir. Özellikle yüksek debili yangın tesisatlarında yalnızca GPM değerinin dikkate alınması doğru pompa seçimi için yeterli değildir.
Bu içerikte ele aldığımız Standart Pompa SDS 100-250, 750 GPM debi ve 113 PSI basınç çalışma noktası için kullanılan UL/FM yangın pompası çözümüdür.
750 GPM yaklaşık 170,3 m³/h debiye, 113 PSI ise yaklaşık 7,79 bar basınca karşılık gelir. Basma yüksekliği açısından 113 PSI yaklaşık 79,4 mSS seviyesindedir.
Buna göre ürünün temel çalışma noktası yaklaşık:
170,3 m³/h @ 79,4 mSS
şeklinde ifade edilebilir.
Tetra Elektromekanik A.Ş., Standart Pompa İstanbul Anadolu Yakası Yetkili Bayisi olarak yangın pompası ve yangın hidrofor projelerinde ürün tedariği ve teknik değerlendirme desteği sunmaktadır.

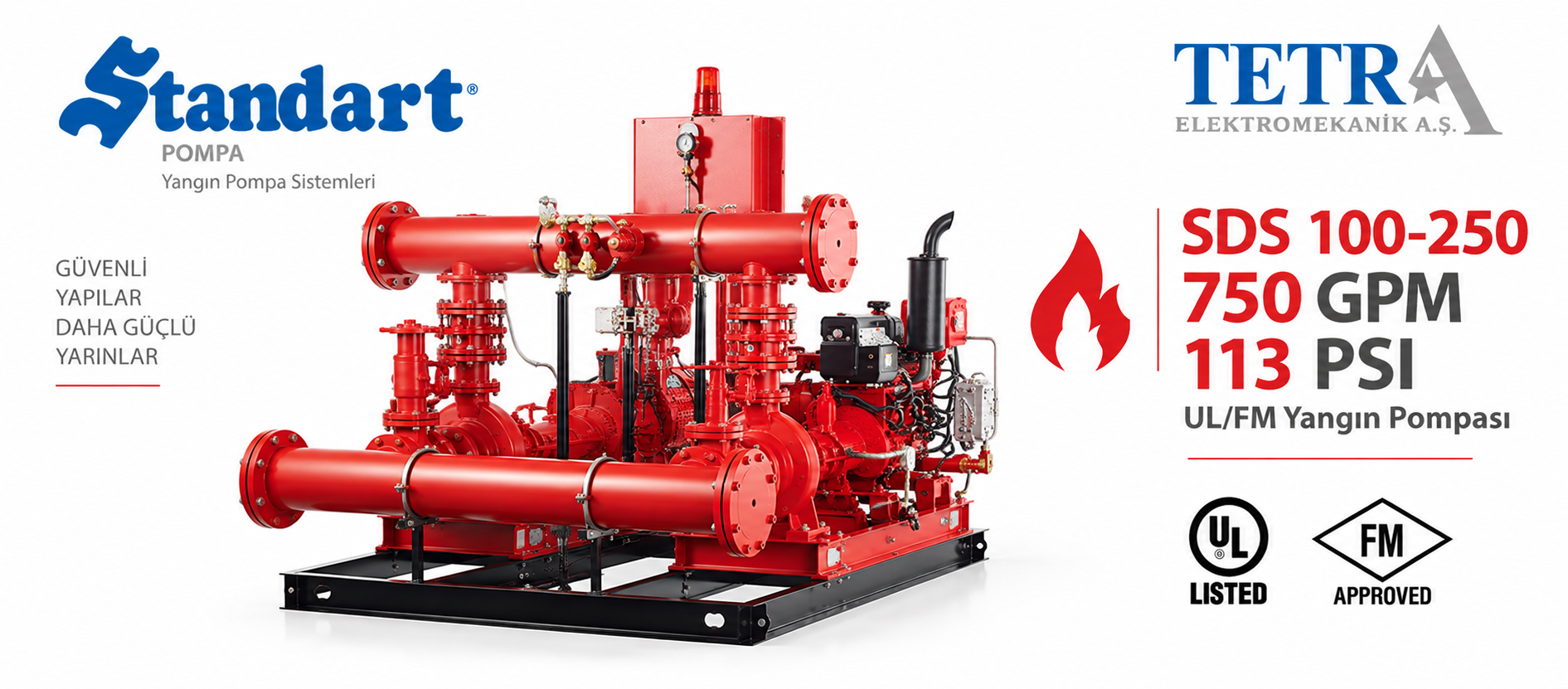

Standart Pompa SDS 100-250 Yangın Pompası
SDS 100-250, bu uygulamada 750 GPM debi ve 113 PSI basınç ihtiyacının karşılanması amacıyla kullanılan Standart Pompa modelidir.
Pompanın teknik değerlendirmesinde model koduyla birlikte gerçek çalışma noktasının da dikkate alınması gerekir.
Bu uygulama için temel veriler:
Pompa Modeli: SDS 100-250
Nominal Debi: 750 GPM
Yaklaşık Debi: 170,3 m³/h
Nominal Basınç: 113 PSI
Yaklaşık Basınç: 7,79 bar
Yaklaşık Basma Yüksekliği: 79,4 mSS
Ürün Grubu: UL/FM Yangın Pompası
Bu değerler pompanın temel hidrolik çalışma noktasını tanımlar. Nihai teknik seçimde üreticinin performans eğrisi ve ilgili proje hesapları esas alınmalıdır.
750 GPM 113 PSI Ne Anlama Gelir?
Yangın pompasının kapasitesi iki temel değer üzerinden değerlendirilir: debi ve basınç.
750 GPM, pompanın belirli bir sürede sağlaması gereken su miktarını ifade ederken 113 PSI bu debinin hangi basınç seviyesinde sağlanması gerektiğini gösterir.
Metrik sisteme yaklaşık olarak dönüştürüldüğünde:
750 GPM ≈ 170,3 m³/h
113 PSI ≈ 7,79 bar
113 PSI ≈ 79,4 mSS
değerlerine ulaşılır.
Dolayısıyla SDS 100-250 için burada ele aldığımız çalışma noktası:
750 GPM @ 113 PSI
veya metrik olarak yaklaşık:
170,3 m³/h @ 79,4 mSS
şeklindedir.
750 GPM Debi Neden Önemlidir?
750 GPM, önceki 500 GPM ürünlerimize kıyasla daha yüksek bir nominal su debisini ifade eder.
Örneğin:
500 GPM ≈ 113,6 m³/h
iken:
750 GPM ≈ 170,3 m³/h
seviyesindedir.
Aradaki fark yaklaşık 56,8 m³/h seviyesindedir.
Ancak bu durum 750 GPM pompanın otomatik olarak her açıdan daha büyük veya her projede daha uygun olduğu anlamına gelmez. Yangın pompasının uygunluğu her zaman debi ve basınç çalışma noktası birlikte değerlendirilerek belirlenmelidir.
750 GPM Tek Başına Ürün Seçmek İçin Yeterli midir?
Hayır.
Aynı 750 GPM nominal debide farklı PSI değerlerine sahip pompa seçimleri bulunabilir.
Bu nedenle yalnızca:
750 GPM yangın pompası
yerine:
750 GPM @ 113 PSI yangın pompası
şeklinde çalışma noktasının tamamının belirtilmesi teknik açıdan daha doğru bir yaklaşımdır.
113 PSI Basınç Değeri Nasıl Değerlendirilir?
113 PSI yaklaşık 7,79 bar veya 79,4 mSS seviyesindedir.
Yangın tesisatındaki gerekli basınç, pompanın bulunduğu noktadan sistemin kritik kullanım noktasına kadar oluşan hidrolik koşullara göre belirlenir.
Boru uzunlukları ve çapları, kot farkları, sürtünme kayıpları, vanalar, bağlantı elemanları ve yangın söndürme ekipmanlarının ihtiyaç duyduğu minimum çalışma basınçları toplam basınç ihtiyacını etkileyebilir.
Bu nedenle 113 PSI değerinin belirli bir bina yüksekliğine doğrudan karşılık geldiği varsayılmamalıdır.
SDS 100-250 Performans Eğrisi Neden Kontrol Edilmelidir?
SDS 100-250 model bilgisinin bulunması pompa seçimi açısından önemli olmakla birlikte tek başına yeterli değildir.
Pompanın 750 GPM debide 113 PSI basınç ihtiyacını karşılayabildiği çalışma noktası, üreticinin ilgili performans eğrisi üzerinden kontrol edilmelidir.
Performans Eğrisi Neyi Gösterir?
Pompa performans eğrisi, debi değiştikçe pompanın sağlayabileceği basma yüksekliğinin nasıl değiştiğini gösterir.
Bu nedenle pompanın yalnızca katalogdaki nominal kapasitesine bakmak yerine, gerçek proje çalışma noktasının eğri üzerindeki konumu değerlendirilmelidir.
SDS 100-250 için burada esas alınan değer:
750 GPM @ 113 PSI
çalışma noktasıdır.
SDS 100-250 ile SDS 80-315 Arasındaki Çalışma Noktası Farkı
Önceki çalışmamızdaki SDS 80-315 – 500 GPM 173 PSI ile bu ürünü karşılaştırdığımızda yangın pompası seçiminde debi ve basınç ilişkisinin önemi daha net görülebilir.
SDS 80-315 uygulamasında:
500 GPM ≈ 113,6 m³/h
173 PSI ≈ 11,93 bar / 121,6 mSS
iken bu SDS 100-250 uygulamasında:
750 GPM ≈ 170,3 m³/h
113 PSI ≈ 7,79 bar / 79,4 mSS
çalışma noktası söz konusudur.
Yani bu uygulamada daha yüksek debi fakat daha düşük basınç ihtiyacı bulunmaktadır.
Bu örnek, model numarasına veya yalnızca GPM değerine bakarak pompa karşılaştırması yapmanın neden doğru olmadığını gösterir.
UL/FM Yangın Pompasında Neler Kontrol Edilmelidir?
UL/FM yangın pompası seçiminde hidrolik performans ile ürün onayları birbirinden ayrı ancak birlikte değerlendirilmesi gereken konulardır.
Bu ürün özelinde:
SDS 100-250 pompa modelini,
750 GPM debiyi,
113 PSI çalışma basıncını,
UL/FM ise ilgili ürünün onay gerekliliklerini
ifade eder.
Pompanın 750 GPM 113 PSI çalışma noktasını karşılaması tek başına projenin bütün UL/FM şartlarının karşılandığı anlamına gelmez.
Proje şartnamesinde istenen onayların, seçilen ürün ve ilgili sistem bileşenlerinin teknik dokümanları üzerinden kontrol edilmesi gerekir.
Ana Yangın Pompasının Sistemdeki Görevi
Ana yangın pompasının görevi, yangın talebi oluştuğunda sistemin ihtiyaç duyduğu suyu gerekli debi ve basınç koşullarında tesisata sağlamaktır.
Bu uygulamada ana pompa açısından temel hidrolik hedef:
750 GPM debi + 113 PSI basınç
çalışma noktasıdır.
Pompanın devreye girme koşulları, çalışma senaryosu ve diğer sistem bileşenleri ise projenin tasarımına göre belirlenir.
Jokey Pompa 750 GPM Olarak mı Seçilir?
Hayır.
750 GPM değeri burada ele aldığımız ana yangın pompasının nominal çalışma debisidir.
Jokey pompa ise sistemde meydana gelen küçük basınç düşüşlerinin karşılanmasına ve tesisat basıncının korunmasına yardımcı olmak amacıyla kullanılır.
Bu nedenle jokey pompanın debi ve basınç değerleri ana pompadan bağımsız olarak sistem tasarımına göre belirlenmelidir.
Elektrikli veya Dizel Yangın Pompası Seçimi
SDS 100-250 modelinin ve 750 GPM 113 PSI çalışma noktasının bilinmesi, sistemin elektrikli veya dizel tahrik düzenini tek başına belirlemez.
Proje şartlarına göre farklı yangın pompa grubu konfigürasyonları kullanılabilir.
Örneğin sistem 1 elektrikli + 1 dizel + 1 jokey veya 2 elektrikli + 1 jokey gibi farklı düzenlerde oluşturulabilir.
Ana pompa sayısı ve tahrik tipi proje şartnamesi, sistem tasarımı ve ilgili teknik gereklilikler üzerinden değerlendirilmelidir.
750 GPM 113 PSI Hangi Projelerde Kullanılabilir?
SDS 100-250 750 GPM 113 PSI çalışma noktasını belirli bir yapı tipine doğrudan bağlamak doğru değildir.
Bu ürün; hidrolik hesabında yaklaşık 170,3 m³/h debi ve 79,4 mSS basma yüksekliği ihtiyacı bulunan yangın tesisatı projelerinde değerlendirilebilir.
Endüstriyel tesisler, üretim tesisleri, depolama alanları, ticari yapılar ve farklı yangın güvenliği uygulamalarında benzer kapasite ihtiyaçları ortaya çıkabilir.
Ancak nihai seçim her zaman projenin hidrolik hesabına göre yapılmalıdır.
Sprinkler ve Hidrant Sistemleri 750 GPM İhtiyacını Nasıl Etkiler?
Yangın pompasının sağlaması gereken toplam su miktarı belirlenirken sistemdeki yangın söndürme ekipmanlarının çalışma senaryoları dikkate alınır.
Sprinkler sisteminin tasarım kriterleri, hidrantların su ihtiyacı, yangın dolapları ve projede öngörülen eş zamanlı kullanım koşulları gerekli debiyi etkileyebilir.
Aynı zamanda bu suyun sistemin kritik noktasına gerekli basınçta ulaştırılması gerektiğinden basınç kayıpları da hesaplamaya dahil edilir.
Bu hesapların sonucunda 750 GPM @ 113 PSI gibi bir çalışma noktası ortaya çıkabilir.
Teknik Föyde Hangi Bilgiler Kontrol Edilmelidir?
SDS 100-250 seçimi değerlendirilirken üreticinin teknik föylerinde özellikle performans eğrisi, motor özellikleri, çalışma devri, emiş ve basma bağlantıları, bağlantı çapları, genel ölçüler ve ürün onayları kontrol edilmelidir.
Pompa modeli ve çalışma noktası belirlendikten sonra bu teknik veriler projenin diğer mekanik ve elektrik gereksinimleriyle karşılaştırılmalıdır.
Pompa Odası Yerleşiminde Nelere Dikkat Edilmelidir?
750 GPM gibi yüksek debili bir yangın pompasında yalnızca hidrolik seçim değil, fiziksel yerleşim de önemlidir.
Teknik çizimler üzerinden pompanın ve ilgili ekipmanların toplam ölçüleri, şase yapısı, emiş-basma bağlantılarının yönü, pano konumu ve bakım için gerekli servis alanları kontrol edilmelidir.
Özellikle mevcut bir pompa odasına montaj yapılacaksa teknik çizimlerin uygulama öncesinde mekanik proje ile karşılaştırılması önemlidir.
SDS 100-250 750 GPM 113 PSI Seçiminde Dikkat Edilecek Noktalar
Doğru ürün seçimi için ilk olarak projenin gerçekten 750 GPM debi ve 113 PSI basınç ihtiyacına sahip olduğu hidrolik hesaplarla doğrulanmalıdır.
Ardından SDS 100-250 performans eğrisi, UL/FM gereklilikleri, motor ve sürücü özellikleri, ana pompa konfigürasyonu, jokey pompa, kontrol ekipmanları, emiş koşulları ve pompa odası yerleşimi birlikte değerlendirilmelidir.
Böylece pompa yalnızca nominal kapasitesi açısından değil, yangın sisteminin bütünü içerisinde değerlendirilmiş olur.
Tetra Elektromekanik ile Standart Pompa SDS Çözümleri
Tetra Elektromekanik A.Ş., Standart Pompa İstanbul Anadolu Yakası Yetkili Bayisi olarak yangın pompası ve yangın hidrofor projelerinde ürün tedariği ve teknik değerlendirme desteği sunmaktadır.
Projenizde ihtiyaç duyulan GPM, PSI, pompa modeli, sistem konfigürasyonu ve UL/FM gereksinimleri belirlendikten sonra uygun Standart Pompa çözümleri değerlendirilebilir.
SDS 100-250 750 GPM 113 PSI dışında farklı debi ve basınç çalışma noktaları için de proje verilerine göre uygun yangın pompası seçenekleri incelenebilir.
Sonuç
Standart Pompa SDS 100-250 750 GPM 113 PSI UL/FM yangın pompası, yaklaşık 170,3 m³/h debi, 7,79 bar basınç ve 79,4 mSS basma yüksekliği çalışma noktasına karşılık gelir.
Bu çalışma noktası önceki 500 GPM seçeneklerine göre daha yüksek bir su debisini temsil eder. Ancak doğru pompa seçimi için yalnızca debi artışına bakılmamalıdır.
750 GPM ve 113 PSI birlikte değerlendirilerek SDS 100-250 performans eğrisi, proje hidrolik hesabı, UL/FM gereklilikleri, pompa konfigürasyonu ve teknik yerleşim şartları kontrol edilmelidir.
Sık Sorulan Sorular
SDS 100-250 750 GPM 113 PSI ne anlama gelir?
SDS 100-250 pompa modelini, 750 GPM nominal debiyi ve 113 PSI çalışma basıncını ifade eder.
750 GPM kaç m³/h'dir?
750 GPM yaklaşık 170,3 m³/h debiye karşılık gelir.
113 PSI kaç bardır?
113 PSI yaklaşık 7,79 bar basınç değerine karşılık gelir.
113 PSI kaç mSS'dir?
113 PSI yaklaşık 79,4 mSS basma yüksekliğine karşılık gelir.
750 GPM 113 PSI çalışma noktası neden birlikte belirtilmelidir?
Çünkü aynı 750 GPM debide farklı basınç gereksinimleri bulunabilir. Pompanın projeye uygunluğunun değerlendirilmesi için debi ve basınç birlikte ele alınmalıdır.
SDS 100-250 ile SDS 80-315 arasındaki fark nedir?
Bu projelerde ele aldığımız çalışma noktaları farklıdır. SDS 100-250 750 GPM 113 PSI, SDS 80-315 ise 500 GPM 173 PSI çalışma noktasında değerlendirilmiştir. Birinde daha yüksek debi, diğerinde daha yüksek basınç ihtiyacı vardır.
Jokey pompa da 750 GPM kapasitede midir?
Hayır. 750 GPM ana yangın pompasının çalışma debisidir. Jokey pompa sistem basıncının korunması amacıyla ayrı kapasitede seçilir.
750 GPM 113 PSI pompa elektrikli mi dizel mi olmalıdır?
GPM ve PSI değerleri tahrik tipini tek başına belirlemez. Elektrikli veya dizel pompa seçimi ve sistem konfigürasyonu proje şartnamesine göre değerlendirilmelidir.
UL/FM ile SDS 100-250 aynı şeyi mi ifade eder?
Hayır. SDS 100-250 pompa modelidir. UL Listed ve FM Approved ise ilgili ürünün onay durumunu ifade eder.
