Plakalı Isı Geri Kazanım Cihazı Nedir? Avantajları Nelerdir?
Binalarda taze hava sağlamak iç hava kalitesi açısından önemlidir. Ancak havalandırma yapılırken içeride ısıtılmış veya soğutulmuş havanın doğrudan dışarı atılması önemli miktarda enerjinin de bina dışına taşınmasına neden olabilir.
Plakalı ısı geri kazanım cihazı, bu enerji kaybının azaltılmasına yönelik kullanılan temel HVAC çözümlerinden biridir.
Sistem, iç ortamdan dışarı atılan egzoz havası ile dışarıdan alınan taze havayı bir plakalı ısı geri kazanım eşanjöründen geçirir. Hava akımları uygun eşanjör tasarımında birbirine doğrudan karışmadan plakalar üzerinden ısı transferi gerçekleştirir.
Böylece kışın soğuk taze havanın ön ısıtılması, yazın ise uygun çalışma şartlarında sıcak dış havanın ön soğutulması sağlanabilir.
Sonuç olarak:
Taze hava + egzoz + ısı geri kazanımı + daha düşük havalandırma kaynaklı enerji yükü
aynı sistem içerisinde yönetilebilir.

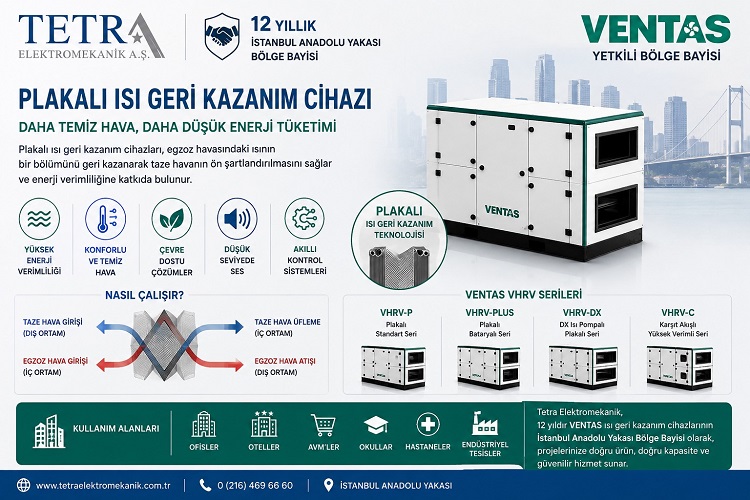

Plakalı Isı Geri Kazanım Cihazı Nedir?
Plakalı ısı geri kazanım cihazı, taze hava ile egzoz havası arasındaki ısı transferini plakalı eşanjör aracılığıyla gerçekleştiren havalandırma cihazıdır.
Cihaz içerisinde genel olarak iki ayrı hava hattı bulunur:
Taze hava hattı
ve
Egzoz hava hattı
Bu iki hava akışı eşanjörün farklı kanallarından geçirilir.
Plakalar, iki hava akımı arasında ısı transfer yüzeyi oluşturur.
Bu nedenle plakalı sistemlerde temel prensip:
Havayı değil, enerjiyi transfer etmek
olarak açıklanabilir.
Plakalı Isı Geri Kazanım Cihazı Nasıl Çalışır?
Sistemin çalışma prensibi dört temel aşamayla açıklanabilir.
1. Dış Ortamdan Taze Hava Alınır
Taze hava fanı dış ortam havasını cihaz içerisine çeker.
Hava, cihaz tasarımına göre filtrelerden geçirilerek ısı geri kazanım eşanjörüne yönlendirilir.
2. İç Ortamdan Egzoz Havası Alınır
Aynı anda iç ortamdan kullanılmış hava alınır.
Bu hava da cihazın egzoz hattından plakalı eşanjöre ulaşır.
3. Plakalı Eşanjörde Isı Transferi Gerçekleşir
Taze hava ve egzoz havası eşanjör içerisinde ayrı geçişlerden ilerler.
İki hava akımı arasındaki sıcaklık farkı nedeniyle plakalar üzerinden ısı transferi gerçekleşir.
4. Hava Akımları Farklı Yönlere Gönderilir
Enerjinin bir bölümü geri kazanıldıktan sonra taze hava mahale gönderilir.
Egzoz havası ise dış ortama atılır.
Basitleştirilmiş sistem:
DIŞ HAVA → Filtre → Plakalı Eşanjör → TAZE HAVA → Mahal
MAHAL → Egzoz Havası → Plakalı Eşanjör → DIŞ ORTAM
şeklinde gösterilebilir.
Plakalı Isı Geri Kazanım Cihazı Kışın Nasıl Çalışır?
Kış döneminde dış ortam havası soğuk, iç ortam havası ise sıcaktır.
Isı geri kazanımı bulunmayan bir havalandırma sisteminde sıcak egzoz havası doğrudan dışarı atılır. Dışarıdan alınan soğuk taze havanın ise ısıtma sistemi tarafından yeniden ısıtılması gerekir.
Plakalı ısı geri kazanım cihazında sıcak egzoz havasındaki ısının bir bölümü eşanjör plakaları üzerinden soğuk taze havaya aktarılır.
Böylece:
Soğuk dış hava → Isı geri kazanımı → Ön ısıtılmış taze hava
elde edilir.
Bu durum binanın ısıtma sistemindeki taze hava kaynaklı yükün azaltılmasına yardımcı olabilir.
Plakalı Isı Geri Kazanım Cihazı Yazın Nasıl Çalışır?
Yaz döneminde dış ortam sıcaklığı iç ortam sıcaklığından yüksek olduğunda süreç ters yönde değerlendirilebilir.
İç ortamdan atılan daha serin hava, dışarıdan alınan sıcak taze havanın eşanjör üzerinden ön şartlandırılmasına yardımcı olabilir.
Böylece:
Sıcak dış hava → Isı geri kazanımı → Ön şartlandırılmış taze hava
elde edilir.
Son soğutma işlemi gerekiyorsa klima santrali, fancoil, VRF veya diğer iklimlendirme sistemleri tarafından karşılanabilir.
Plakalı Isı Geri Kazanım Cihazının Avantajları Nelerdir?
Plakalı ısı geri kazanım cihazlarının tercih edilmesinde birçok teknik ve işletme avantajı bulunur.
Enerji Geri Kazanımı Sağlar
En önemli avantaj, egzoz havasındaki kullanılabilir ısının bir bölümünün dışarı atılmadan önce geri kazanılmasıdır.
Bu durum havalandırma nedeniyle oluşan ısıtma ve soğutma yüklerinin azaltılmasına yardımcı olur.
Taze Hava Sağlar
Plakalı ısı geri kazanım cihazı yalnızca enerji verimliliği amacıyla kullanılmaz.
Sistemin önemli görevlerinden biri de mahale kontrollü taze hava sağlamaktır.
İç Hava Kalitesine Katkı Sağlar
Kullanılmış havanın uzaklaştırılması ve dış ortamdan filtrelenmiş taze hava sağlanması iç hava kalitesinin iyileştirilmesine yardımcı olur.
Hava Akımlarının Ayrılmasına İmkân Verir
Uygun plakalı eşanjör tasarımında taze hava ve egzoz havası ayrı hava yollarında hareket eder.
Bu özellik plakalı sistemlerin önemli tasarım avantajlarından biridir.
Hareketli Eşanjör Parçası Gerektirmez
Plakalı eşanjörün kendisi rotor gibi sürekli dönen bir ısı transfer elemanına ihtiyaç duymaz.
Bu, eşanjör tarafındaki mekanik yapıyı basitleştirir.
Farklı HVAC Sistemleriyle Kullanılabilir
Plakalı ısı geri kazanım cihazları;
- VRF,
- fancoil,
- chiller,
- kazan,
- ısı pompası,
- merkezi iklimlendirme
sistemleriyle birlikte projelendirilebilir.
Plakalı Isı Geri Kazanım Cihazının Dezavantajları Var mı?
Her HVAC çözümünde olduğu gibi plakalı sistemlerde de proje şartlarının doğru değerlendirilmesi gerekir.
Örneğin:
- Eşanjör üzerinde basınç kaybı oluşur.
- Filtreler düzenli bakım gerektirir.
- Soğuk iklim koşullarında donma riski değerlendirilmelidir.
- Yoğuşma oluşabilecek çalışma koşullarında drenaj dikkate alınmalıdır.
- Cihazın servis ve bakım alanı bırakılmalıdır.
- Eşanjörün kirlenmesi performansı olumsuz etkileyebilir.
Bu noktalar sistemin kötü olduğu anlamına gelmez; doğru cihaz seçimi ve projelendirmenin gerekli olduğunu gösterir.

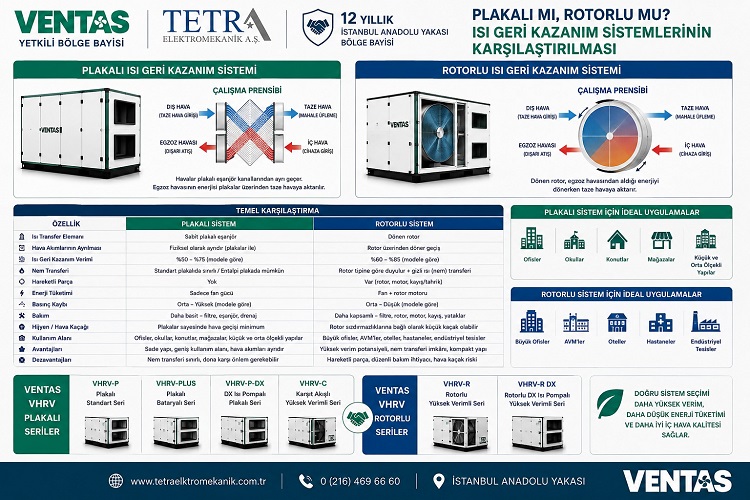

Plakalı ve Rotorlu Isı Geri Kazanım Cihazı Arasındaki Fark Nedir?
En önemli fark ısı transfer elemanıdır.
| Özellik | Plakalı Sistem | Rotorlu Sistem |
|---|---|---|
| Isı transfer elemanı | Sabit plakalı eşanjör | Dönen rotor |
| Hareketli eşanjör | Yok | Var |
| Hava yolları | Ayrı geçişler | Rotor iki hava akımı arasında döner |
| Mekanik yapı | Daha sade | Rotor ve tahrik sistemi içerir |
| Nem transferi | Eşanjör tipine bağlı | Rotor tipine bağlı olarak mümkün olabilir |
| Kullanım | Geniş uygulama alanı | Projeye göre özellikle merkezi uygulamalar |
Bu nedenle plakalı mı rotorlu mu daha iyi? sorusunun tek cevabı yoktur.
Seçim proje şartlarına göre yapılmalıdır.
Çapraz Akışlı Plakalı Eşanjör Nedir?
Plakalı eşanjörlerde hava akımlarının eşanjör içerisindeki yönleri farklı şekilde tasarlanabilir.
Çapraz akışlı yapıda taze hava ve egzoz havası eşanjör içerisinde birbirine göre çapraz yönde ilerler.
Bu tasarım kompakt ve pratik ısı geri kazanım çözümleri oluşturulmasına imkân verir.
VENTAS ürün ailesindeki VHRV-P, plakalı ısı geri kazanım teknolojisine yönelik çözümlerden biridir.
Karşıt Akışlı Eşanjör ile Plakalı Eşanjör Aynı mı?
Karşıt akışlı eşanjör de plakalı bir yapı kullanabilir ancak hava akış geometrisi farklıdır.
Karşıt akışta iki hava akımı eşanjörün belirli bölümünde birbirine ters yönlerde ilerler.
Bu tasarım, uygun çalışma koşullarında daha yüksek ısı transfer performansının hedeflenmesine yardımcı olabilir.
VENTAS'ın VHRV-C serisi karşıt akışlı yüksek verimli ısı geri kazanım çözümleri içerisinde değerlendirilmektedir.
VENTAS Plakalı Isı Geri Kazanım Cihazları
VENTAS farklı proje ihtiyaçlarına yönelik çeşitli VHRV ısı geri kazanım cihazları sunmaktadır.
Plakalı ve ilgili sabit eşanjör teknolojilerinin değerlendirilebildiği başlıca VENTAS çözümleri arasında:
VHRV-P
VHRV-PLUS
VHRV-DX
VHRV-C
ürün aileleri bulunmaktadır.
Her serinin kullanım amacı ve cihaz yapısı farklı olduğundan, seçim yalnızca nominal hava debisine göre yapılmamalıdır.
VENTAS VHRV-P Plakalı Isı Geri Kazanım Cihazı
VENTAS VHRV-P, standart plakalı ısı geri kazanım çözümünün değerlendirilebildiği temel VHRV ürün ailelerinden biridir.
Özellikle konfor havalandırması gereken projelerde;
hava debisi + statik basınç + filtre + fan + montaj koşulları
uygun olduğu sürece değerlendirilebilir.
VHRV-P seçiminde “kaç m³/h?” sorusunun yanında mutlaka “kaç Pa?” sorusu da sorulmalıdır.
VENTAS VHRV-PLUS Isı Geri Kazanım Cihazı
VENTAS VHRV-PLUS, ısı geri kazanımına ek olarak entegre batarya çözümünün gerekli olduğu projelerde değerlendirilebilir.
Böylece taze havanın:
Isı geri kazanımı → İlave şartlandırma → Mahale gönderim
şeklinde işlenmesine yönelik daha kapsamlı bir cihaz çözümü oluşturulabilir.
VENTAS VHRV-DX Isı Pompalı Isı Geri Kazanım Cihazı
Bazı projelerde yalnızca pasif ısı geri kazanımı yeterli olmayabilir.
Bu durumda DX ısı pompalı cihazlar değerlendirilebilir.
VENTAS VHRV-DX çözümlerinde temel yaklaşım:
Isı geri kazanımı + Aktif ısıtma/soğutma
fonksiyonlarını bir araya getirmektir.
Bu nedenle standart plakalı cihaz ile DX ısı pompalı cihazın yalnızca fiyat veya hava debisi üzerinden karşılaştırılması doğru değildir.
VENTAS VHRV-C Yüksek Verimli Isı Geri Kazanım Cihazı
Enerji performansının daha öncelikli olduğu projelerde VHRV-C gibi karşıt akışlı çözümler değerlendirilebilir.
Özellikle uzun çalışma saatlerine ve yüksek taze hava ihtiyacına sahip yapılarda eşanjör performansının toplam enerji tüketimi üzerindeki etkisi daha önemli hale gelebilir.
Bu nedenle VHRV-P ile VHRV-C arasında seçim yaparken yalnızca cihaz fiyatına değil, projenin yıllık çalışma koşullarına da bakılmalıdır.
Plakalı Isı Geri Kazanım Cihazı Nerelerde Kullanılır?
Plakalı sistemlerin kullanım alanı oldukça geniştir.
Ofisler
Çalışanların bulunduğu kapalı alanlarda kontrollü taze hava sağlamak için kullanılabilir.
Oteller
Oda, koridor ve ortak kullanım alanlarında proje şartlarına göre değerlendirilebilir.
Okullar
Sınıf ve ortak alanların taze hava ihtiyacının karşılanmasına yardımcı olur.
Mağazalar ve Ticari Alanlar
İnsan yoğunluğunun yüksek olduğu ticari alanlarda enerji geri kazanımlı havalandırma amacıyla kullanılabilir.
Konut ve Rezidanslar
Kontrollü havalandırmanın hedeflendiği modern konut projelerinde uygun kapasitelerde kullanılabilir.
Endüstriyel Tesisler
Egzoz havasının niteliği ve proses koşulları ısı geri kazanımına uygunsa endüstriyel uygulamalarda da değerlendirilebilir.
Plakalı Isı Geri Kazanım Cihazı Seçimi Nasıl Yapılır?
Doğru cihaz seçiminde ilk olarak gerekli taze hava debisi belirlenmelidir.
Ardından:
- Taze hava debisi
- Egzoz debisi
- Kanal basınç kayıpları
- Dış statik basınç
- İç/dış tasarım sıcaklıkları
- Eşanjör tipi
- Fan teknolojisi
- Filtre sınıfı
- Ses kriteri
- Otomasyon
- Montaj alanı
değerlendirilmelidir.
En kritik seçim kriterlerinden biri:
m³/h @ Pa
çalışma noktasıdır.
Örneğin:
3.000 m³/h @ 150 Pa
ile
3.000 m³/h @ 400 Pa
aynı çalışma koşulu değildir.
Bu nedenle yalnızca cihazın katalogda yazan maksimum veya nominal debisine göre seçim yapılmamalıdır.
Plakalı Isı Geri Kazanım Cihazında EC Fanın Avantajı Nedir?
Uzun çalışma saatlerine sahip havalandırma sistemlerinde fan elektrik tüketimi önemlidir.
EC fan kullanılan uygun cihazlarda fan devri otomasyon sistemi üzerinden ihtiyaca göre kontrol edilebilir.
Örneğin:
Yoğun kullanım → Yüksek hava debisi
Düşük kullanım → Düşük hava debisi
şeklinde bir kontrol senaryosu uygulanabilir.
Bu özellik özellikle ofis, toplantı salonu ve ticari yapılarda değişken kullanıcı yoğunluğuna göre havalandırmanın yönetilmesine yardımcı olabilir.
Plakalı Isı Geri Kazanım Cihazı Enerji Tasarrufu Sağlar mı?
Temel amacı zaten havalandırma sırasında kaybedilecek enerjinin bir bölümünü geri kazanmaktır.
Ancak sağlanacak gerçek enerji avantajı her projede aynı değildir.
Performansı etkileyen faktörler arasında:
- İç ve dış hava sıcaklıkları
- Taze hava miktarı
- Egzoz debisi
- Eşanjör performansı
- Cihazın çalışma süresi
- Fan elektrik tüketimi
- Filtre basınç kaybı
- Otomasyon stratejisi
bulunur.
Dolayısıyla enerji kazancı proje bazında değerlendirilmelidir.
Plakalı Isı Geri Kazanım Cihazı Fiyatları
Google'da “plakalı ısı geri kazanım cihazı fiyatları” araması yapılırken cihazların yalnızca m³/h değerine göre karşılaştırılması önemli bir hatadır.
Fiyat üzerinde:
Debi + Pa + Eşanjör + Fan + Filtre + Gövde + Otomasyon + Batarya/DX opsiyonları
etkilidir.
Örneğin aynı 2.000 m³/h nominal debiye sahip iki cihazın dış statik basınçları, fanları, filtreleri ve eşanjörleri farklı olabilir.
Dolayısıyla güncel VENTAS fiyatı için önce projenin çalışma noktası belirlenmeli, ardından uygun VHRV modeli üzerinden teklif alınmalıdır.
VENTAS ve Tetra Elektromekanik: 12 Yıllık İstanbul Anadolu Yakası Bölge Bayiliği
Isı geri kazanım cihazlarında ürün kadar doğru cihaz seçimi de önemlidir.
Tetra Elektromekanik, 12 yıldır VENTAS İstanbul Anadolu Yakası bölge bayisi olarak VENTAS havalandırma ve iklimlendirme çözümlerinin proje bazlı seçimi ve tedariğinde hizmet vermektedir.
Plakalı ısı geri kazanım cihazı seçiminde süreç:
Proje inceleme → Taze hava hesabı → Egzoz debisi → Statik basınç → Eşanjör tipi → VENTAS VHRV serisi → Fan → Filtre → Otomasyon → Teknik seçim
şeklinde ele alınmalıdır.
Bu yaklaşım yalnızca katalogdaki m³/h değerine bakılarak cihaz seçilmesinin önüne geçer.
İstanbul Anadolu Yakası VENTAS Plakalı Isı Geri Kazanım Cihazı
İstanbul Anadolu Yakası'nda Google üzerinden:
plakalı ısı geri kazanım cihazı
VENTAS ısı geri kazanım cihazı
VENTAS VHRV-P
ısı geri kazanım cihazı fiyatları
VENTAS bayisi İstanbul
VENTAS Anadolu Yakası bayisi
gibi aramalarla ürün araştıran mekanik taahhüt firmaları, proje ofisleri ve işletmeler için Tetra Elektromekanik proje bazlı cihaz seçimi ve teklif desteği sunmaktadır.
Tetra Elektromekanik'in 12 yıllık VENTAS İstanbul Anadolu Yakası bölge bayiliği deneyimi, uygun VENTAS cihazının proje çalışma koşullarına göre belirlenmesine yardımcı olur.
Sonuç: Plakalı Isı Geri Kazanım Cihazı Neden Tercih Edilir?
Plakalı ısı geri kazanım cihazları, modern havalandırma sistemlerinde taze hava ihtiyacı ile enerji verimliliğini bir arada ele alan önemli HVAC çözümleridir.
Temel çalışma prensibi:
Dışarıdan taze hava al → İçeriden egzoz havasını çek → İki hava akımını plakalı eşanjörden geçir → Isının bir bölümünü geri kazan → Taze havayı mahale gönder
şeklinde özetlenebilir.
Plakalı sistemlerin öne çıkan özellikleri; hava akımlarının ayrı geçişlerden ilerleyebilmesi, eşanjörün döner bir ısı transfer elemanına ihtiyaç duymaması, farklı kapasitelere uygulanabilmesi ve birçok HVAC sistemiyle birlikte kullanılabilmesidir.
Ancak doğru cihaz:
sadece m³/h değerine göre değil; m³/h + Pa + eşanjör + fan + filtre + otomasyon
birlikte değerlendirilerek seçilmelidir.
VENTAS'ın VHRV ürün ailesi farklı plakalı ve yüksek verimli ısı geri kazanım çözümleri sunarken Tetra Elektromekanik, 12 yıllık VENTAS İstanbul Anadolu Yakası bölge bayiliği deneyimiyle projeye uygun cihaz seçimi ve tekliflendirme konusunda destek sağlamaktadır.
Plakalı Isı Geri Kazanım Cihazları Hakkında Sıkça Sorulan Sorular
Plakalı ısı geri kazanım cihazı nedir?
İç ortamdan atılan egzoz havası ile dışarıdan alınan taze hava arasında plakalı eşanjör üzerinden ısı transferi gerçekleştiren havalandırma cihazıdır.
Plakalı ısı geri kazanım cihazı nasıl çalışır?
Taze hava ve egzoz havası eşanjörün ayrı hava geçişlerinden geçirilir. Sıcaklık farkı nedeniyle plakalar üzerinden ısı transferi gerçekleşir ve egzoz havasındaki enerjinin bir bölümü geri kazanılır.
Plakalı ısı geri kazanım cihazının avantajı nedir?
Kontrollü taze hava sağlarken egzoz havasındaki ısının bir bölümünü geri kazanması ve böylece havalandırma kaynaklı ısıtma-soğutma yüklerini azaltmaya yardımcı olması temel avantajıdır.
Plakalı ısı geri kazanım cihazında hava birbirine karışır mı?
Uygun tasarlanmış ve sızdırmazlığı sağlanmış plakalı eşanjörlerde taze hava ve egzoz havası ayrı kanallarda hareket eder. Bununla birlikte gerçek kaçak oranları cihaz ve eşanjör tasarımına göre teknik verilerden kontrol edilmelidir.
Plakalı mı rotorlu ısı geri kazanım cihazı mı daha iyi?
Tek bir doğru cevap yoktur. Hava kalitesi, nem kontrolü, enerji hedefi, kullanım alanı ve çalışma şartlarına göre uygun teknoloji seçilmelidir.
Plakalı ısı geri kazanım cihazı klima yerine geçer mi?
Standart bir plakalı ısı geri kazanım cihazının temel görevi klima gibi mahalin tüm ısıtma ve soğutma yükünü karşılamak değildir. Temel görevi taze hava, egzoz ve enerji geri kazanımıdır.
Plakalı ısı geri kazanım cihazı kışın çalışır mı?
Evet. Kış döneminde sıcak egzoz havasındaki ısının bir bölümünü soğuk dış havaya aktararak taze havanın ön ısıtılmasına yardımcı olabilir.
Plakalı ısı geri kazanım cihazı yazın çalışır mı?
Evet. Uygun sıcaklık koşullarında iç ortamdan atılan daha serin hava, sıcak dış havanın ön şartlandırılmasına yardımcı olabilir.
Plakalı ısı geri kazanım cihazı kaç m³/h olmalıdır?
Gerekli kapasite kişi sayısı, mahal kullanım amacı, taze hava ihtiyacı ve proje kriterlerine göre hesaplanmalıdır. Ayrıca cihazın gerekli debiyi hesaplanan dış statik basınçta sağlayabilmesi gerekir.
VENTAS'ın plakalı ısı geri kazanım cihazı var mı?
Evet. VENTAS VHRV ürün ailesinde plakalı ve ilgili sabit eşanjör teknolojilerine yönelik farklı çözümler bulunmaktadır. VHRV-P başta olmak üzere VHRV-PLUS, VHRV-DX ve yüksek verimli karşıt akışlı VHRV-C serileri proje ihtiyacına göre değerlendirilebilir.
VENTAS plakalı ısı geri kazanım cihazı fiyatları ne kadar?
Fiyat; model, hava debisi, statik basınç, fan, filtre, eşanjör, otomasyon ve ilave ekipmanlara göre değişmektedir. Güncel fiyat için proje çalışma noktasıyla teklif alınmalıdır.
VENTAS İstanbul Anadolu Yakası bölge bayisi kimdir?
Tetra Elektromekanik, VENTAS'ın 12 yıllık İstanbul Anadolu Yakası bölge bayisidir. VENTAS plakalı ısı geri kazanım cihazlarının teknik seçimi, projeye uygun modelin belirlenmesi ve güncel teklif için Tetra Elektromekanik ile iletişime geçilebilir.
