Isı Pompası ve Fancoil Sistemi Nasıl Çalışır?

Isı pompası ile fancoil, aynı hidronik iklimlendirme sisteminin birbirini tamamlayan iki önemli bileşenidir. Isı pompası sistem için gerekli sıcak veya soğuk suyu hazırlarken fancoil bu enerjiyi mahal havasına aktarır.

Çalışma prensibini en basit haliyle şöyle ifade edebiliriz:

Isı pompası suyu ısıtır veya soğutur → Sirkülasyon pompası suyu fancoile gönderir → Fancoil mahal havasını şartlandırır → Su dönüş hattından ısı pompasına geri gelir.

Kış döneminde ısı pompasından gelen sıcak su fancoil serpantininde dolaştırılır. Fan tarafından serpantin üzerinden geçirilen mahal havası ısıtılarak tekrar ortama gönderilir.

Yaz döneminde ise soğutma yapabilen reversibl bir ısı pompası soğuk su üretir. Soğuk su fancoil serpantininden geçerken mahal havasındaki ısıyı alır ve fancoil ortama daha düşük sıcaklıkta hava verir.

Böylece aynı fancoil cihazı uygun sistem tasarımıyla hem ısıtma hem soğutma amacıyla kullanılabilir.

Ancak sistem performansı yalnızca ısı pompasının veya fancoilin nominal kapasitesine bağlı değildir. Su sıcaklıkları, su debisi, fancoil kapasitesi, hava debisi, statik basınç, pompa seçimi, hidrolik balans, kontrol sistemi ve bina ısı yükleri birlikte değerlendirilmelidir.

VENTAS'ın farklı montaj ve statik basınç ihtiyaçlarına yönelik fancoil serileri, Tetra Elektromekanik'in proje bazlı ürün seçimi ve mekanik tesisat yaklaşımıyla ısı pompalı sistemlerin terminal cihaz tarafında değerlendirilebilir.

Isı Pompası Nedir ve Sistemde Ne İşe Yarar?

Isı pompası, enerjiyi bir kaynaktan alarak başka bir ortama aktaran ısıtma ve uygun cihazlarda soğutma sistemidir.

Isı pompası doğrudan “ısı üretmekten” ziyade termodinamik çevrim yardımıyla enerjiyi bir ortamdan diğerine taşır.

Kaynak türüne göre;

• hava kaynaklı,
• su kaynaklı,
• toprak kaynaklı

ısı pompaları bulunabilir.

Özellikle hava-su ısı pompaları bina mekanik tesisatında yaygın olarak kullanılabilir.

Bu sistemlerde ısı pompası enerjiyi dış ortam havasından alarak su devresine aktarabilir. Soğutma modunda ise uygun reversibl cihazlarda çevrim tersine çevrilerek binadan alınan ısı dış ortama aktarılır.

Fancoil açısından önemli olan ise sistemde uygun sıcaklıkta ve yeterli debide su bulunmasıdır.

Fancoil Nedir ve Isı Pompası Sistemindeki Görevi Nedir?

Fancoil, sıcak veya soğuk su ile mahal havası arasında ısı transferi gerçekleştiren terminal cihazdır.

Adı iki temel bileşeninden gelir:

Fan + Coil (Serpantin)

Fan, mahal havasını cihaz içerisinden geçirir.

Serpantin ise içerisinden geçen suyla hava arasında ısı transferi gerçekleştirir.

Temel bir fancoilde;

• fan ve motor,
• serpantin,
• hava filtresi,
• drenaj tavası,
• kontrol elemanları

bulunur.

Fancoil kendi başına sıcak veya soğuk su üretmez.

Bu nedenle sistemde görev dağılımı oldukça nettir:

Isı pompası = enerji üretim/transfer tarafı

Fancoil = mahal tarafındaki terminal cihaz

Isı Pompası ve Fancoil Sisteminin Bileşenleri Nelerdir?

Bir ısı pompası-fancoil sistemi yalnızca iki cihazın birbirine boruyla bağlanmasından oluşmaz.

Tipik bir sistemde aşağıdaki bileşenler bulunabilir:

Her projede aynı ekipman kurgusu kullanılmaz. Isı pompası üreticisinin hidrolik gereksinimleri ve proje tasarımı esas alınmalıdır.

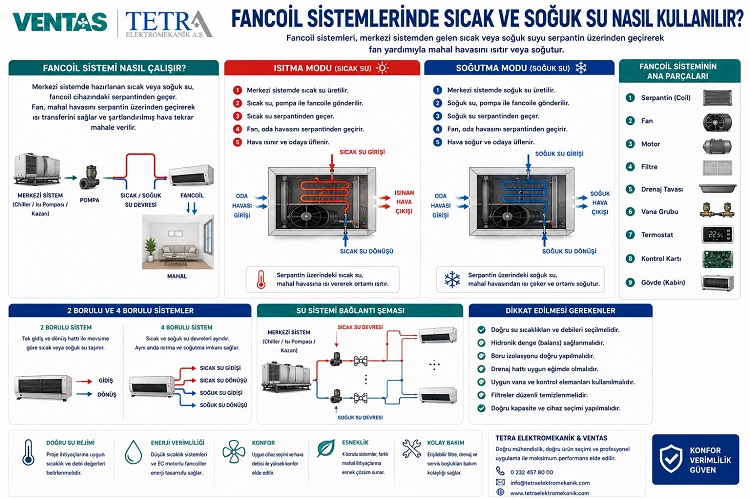

Isı Pompası ve Fancoil Sistemi Kışın Nasıl Çalışır?

Isıtma çevrimini adım adım inceleyelim.

1. Isı Pompası Sıcak Su Hazırlar

Kış döneminde ısı pompası ısıtma moduna geçer.

Sistem tasarımında belirlenen sıcaklıkta su hazırlanır.

Isı pompalarında mümkün olduğunca uygun düşük sıcaklıkta çalışma, sistem performansı açısından önem taşıyabilir.

2. Sıcak Su Fancoillere Gönderilir

Sirkülasyon pompası sıcak suyu boru tesisatı üzerinden fancoillere taşır.

Birden fazla fancoil varsa suyun tüm cihazlara tasarım debilerinde ulaşması gerekir.

3. Su Fancoil Serpantininden Geçer

Sıcak su fancoilin serpantinine girer.

Serpantin yüzeyi mahal havasından daha sıcak hale gelir.

4. Fan Mahal Havasını Serpantinden Geçirir

Fancoil fanı odadaki havayı cihaz içerisine alır.

Hava sıcak serpantinden geçerken sıcaklığı yükselir.

Isınmış hava yeniden mahale gönderilir.

5. Dönüş Suyu Isı Pompasına Gider

Sıcak su enerjisinin bir bölümünü mahal havasına aktardığı için fancoilden daha düşük sıcaklıkta çıkar.

Dönüş hattından tekrar ısı pompasına ulaşır.

Isı pompası suyu yeniden ısıtır.

Çevrim:

Isı Pompası → Sıcak Su → Fancoil → Mahal Isıtma → Dönüş Suyu → Isı Pompası

şeklinde devam eder.

Isı Pompası ve Fancoil Sistemi Yazın Nasıl Çalışır?

Soğutma yapabilen reversibl ısı pompasında yaz döneminde sistem ters çalışma mantığına geçebilir.

1. Isı Pompası Soğuk Su Hazırlar

Isı pompası binadan alınacak ısının taşınabilmesi için soğuk su üretir.

2. Soğuk Su Fancoile Gönderilir

Sirkülasyon pompası suyu fancoil serpantinlerine taşır.

3. Fancoil Mahal Havasını Soğutur

Fan sıcak mahal havasını soğuk serpantin üzerinden geçirir.

Havadaki ısı suya aktarılır ve mahal içerisine daha düşük sıcaklıkta hava verilir.

4. Yoğuşma Suyu Oluşabilir

Serpantin yüzey sıcaklığı havanın çiğ noktası sıcaklığının altına düştüğünde nem yoğuşmaya başlar.

Bu nedenle fancoilde drenaj tavası bulunur.

Kondens suyu drenaj hattı üzerinden tahliye edilir.

5. Isınan Su Isı Pompasına Döner

Mahalden aldığı enerji nedeniyle sıcaklığı yükselen su dönüş hattından ısı pompasına gider ve yeniden soğutulur.

Soğutma çevrimi:

Isı Pompası → Soğuk Su → Fancoil → Mahal Soğutma → Dönüş Suyu → Isı Pompası

şeklindedir.

Isı Pompası Fancoil Sisteminde Su Sıcaklığı Neden Çok Önemlidir?

Isı pompası-fancoil sisteminde en kritik tasarım parametrelerinden biri su rejimidir.

Fancoil kataloglarında verilen kapasite değerleri belirli su ve hava çalışma koşullarına göre hesaplanır.

Bu nedenle katalogda örneğin 5 kW ısıtma kapasitesi görülen bir fancoilin her giriş suyu sıcaklığında 5 kW sağlayacağı düşünülmemelidir.

Özellikle ısı pompası uygulamalarında bu konu önemlidir.

Isıtma suyunun sıcaklığı düştükçe, diğer şartlar sabitken su ile mahal havası arasındaki sıcaklık farkı azalır.

Bunun sonucunda fancoilin ısıtma kapasitesi de değişir.

Bu nedenle VENTAS veya diğer üreticilerin fancoilleri seçilirken ısı pompasının gerçek tasarım su sıcaklığı esas alınmalıdır.

Düşük Sıcaklıklı Isı Pompasında Fancoil Nasıl Çalışır?

Uygun seçilen bir fancoil düşük sıcaklıklı sıcak suyla çalışabilir.

Ancak kapasite kontrol edilmelidir.

Daha düşük su sıcaklığında aynı mahal yükünün karşılanması için projeye göre;

• daha büyük fancoil,
• daha büyük serpantin yüzeyi,
• daha yüksek hava debisi,
• farklı fan çalışma noktası

gerekebilir.

Burada önemli olan ısı pompasını yalnızca fancoil kapasitesini artırmak amacıyla gereksiz yüksek sıcaklıkta çalıştırmamaktır.

Çünkü ısı pompasının çalışma sıcaklıkları sistem verimliliğini etkiler.

Doğru mühendislik yaklaşımı ısı pompasının verimli çalışma koşulları ile fancoilin gerekli kapasitesi arasında denge kurmaktır.

Isı Pompasının COP Değeri Fancoil Sisteminden Etkilenir mi?

Dolaylı olarak evet.

COP, ısı pompasının sağladığı ısıtma enerjisinin tükettiği elektrik enerjisine oranını ifade eden performans göstergelerinden biridir.

Isı pompasının COP değeri sabit değildir.

Dış ortam şartları ve istenen su sıcaklığı gibi faktörlere bağlı olarak değişir.

Genel olarak ısıtma tarafında ısı pompasından daha yüksek su sıcaklığı talep edilmesi çalışma koşullarını zorlaştırabilir ve performansı azaltabilir.

Bu nedenle fancoilin düşük sıcaklıklı suyla yeterli kapasite sağlayabilecek şekilde seçilmesi sistem açısından önemlidir.

Isı Pompası Fancoil Sisteminde Hava Debisi Neden Önemlidir?

Fancoilin ısıtma ve soğutma performansı yalnızca su tarafına bağlı değildir.

Hava tarafı da aynı derecede önemlidir.

Fan tarafından serpantin üzerinden geçirilen hava miktarı cihazın kapasitesini etkiler.

Yetersiz hava debisinde gerekli ısı transferi sağlanamayabilir.

Ancak gereğinden yüksek hava debisi de;

• hava akımı hissi,
• fan sesi,
• menfez gürültüsü,
• kullanıcı konforsuzluğu

oluşturabilir.

Dolayısıyla fancoil seçiminde yalnızca kW değerine değil, hava debisine de bakılmalıdır.

Isı Pompası Fancoil Sisteminde Statik Basınç Nedir?

Kanal bağlantılı fancoillerde fanın hava dağıtım sistemindeki direnci yenebilmesi gerekir.

Kanal sisteminde;

• kanal uzunlukları,
• dirsekler,
• damperler,
• menfezler,
• difüzörler

basınç kaybı oluşturur.

Bu nedenle fancoilin sağlayabileceği harici statik basınç, kanal sisteminin ihtiyaç duyduğu değerle uyumlu olmalıdır.

VENTAS VFC-GT orta statik basınçlı gizli tavan tipi fancoil ve VFC-YB yüksek statik basınçlı gizli tavan tipi fancoil gibi farklı çözümler bu açıdan proje koşullarına göre değerlendirilebilir.

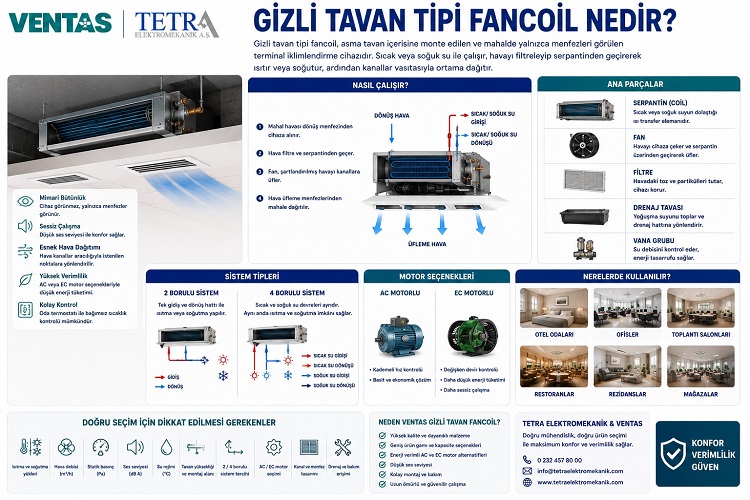

Isı Pompası ile Gizli Tavan Tipi Fancoil Nasıl Çalışır?

Gizli tavan tipi fancoil asma tavan içerisinde konumlandırılır.

Isı pompasından gelen sıcak veya soğuk su cihazın serpantinine bağlanır.

Fancoil mahal havasını dönüş menfezi üzerinden alabilir, serpantinden geçirerek şartlandırabilir ve kanal sistemi aracılığıyla üfleme menfezlerine gönderebilir.

Bu uygulama özellikle;

• villalar,
• rezidanslar,
• oteller,
• ofisler,
• mağazalar,
• ticari yapılar

için mimari açıdan avantaj sağlayabilir.

VENTAS VFC-GT serisi orta statik basınç gerektiren uygun kanal bağlantılı projelerde değerlendirilebilir.

Yüksek Statik Basınçlı VENTAS Fancoil Ne Zaman Kullanılır?

Kanal güzergâhının uzun olduğu veya hava dağıtım sisteminde daha yüksek basınç kaybı oluştuğu uygulamalarda standart statik basınç yeterli olmayabilir.

Bu durumda VENTAS VFC-YB yüksek statik basınçlı gizli tavan tipi fancoil gibi çözümler proje hesabına göre değerlendirilebilir.

Ancak “yüksek statik basınçlı cihaz daha iyidir” yaklaşımı doğru değildir.

Gereğinden yüksek basınç;

• daha fazla fan enerjisi,
• daha yüksek hava hızı,
• daha yüksek ses

gibi sonuçlar doğurabilir.

Doğru cihaz kanal basınç kaybı hesaplandıktan sonra seçilmelidir.

Isı Pompası ile VENTAS Fancoil Serileri Nasıl Kullanılabilir?

VENTAS'ın farklı fancoil ürünleri, ısı pompası sisteminin mimari ve mekanik ihtiyaçlarına göre değerlendirilebilir.

VENTAS VFC-GT

Orta statik basınçlı gizli tavan tipi fancoil çözümüdür.

Asma tavan içerisinde kanal bağlantılı uygulamalar için proje şartlarına göre değerlendirilebilir.

VENTAS VFC-GD

Gizli döşeme tipi fancoil çözümüdür.

Tavan uygulamasının uygun olmadığı alanlarda alternatif oluşturabilir.

VENTAS VFC-KD

Kasetli döşeme tipi fancoil, mimari yerleşimin uygun olduğu projelerde değerlendirilebilir.

VENTAS VFC-YB

Yüksek statik basınçlı gizli tavan tipi fancoil çözümüdür.

Daha yüksek kanal direncinin bulunduğu projelerde gerekli hava debisi ve statik basınca göre seçim yapılabilir.

Bu ürün çeşitliliği, ısı pompası sisteminde her mahal için tek tip cihaz kullanmak yerine ihtiyaca uygun terminal çözümün belirlenmesine yardımcı olur.

Isı Pompası Fancoil Sisteminde 2 Borulu Sistem Nasıl Çalışır?

2 borulu sistemde fancoile bir gidiş ve bir dönüş hattı bağlanır.

Reversibl ısı pompası kullanılıyorsa borular sezon şartlarına göre sıcak veya soğuk su taşıyabilir.

Kış döneminde:

Isı Pompası → Sıcak Su → Fancoil → Isıtma

Yaz döneminde:

Isı Pompası → Soğuk Su → Fancoil → Soğutma

şeklinde çalışır.

2 borulu sistem özellikle eş zamanlı ısıtma-soğutma gerekmeyen projelerde daha sade bir hidronik çözüm oluşturabilir.

Isı Pompası Fancoil Sisteminde 4 Borulu Sistem Nasıl Çalışır?

4 borulu fancoilde sıcak ve soğuk su için ayrı devreler bulunur.

Ancak burada önemli bir teknik nokta vardır:

4 borulu fancoil kullanmak tek başına eş zamanlı ısıtma ve soğutma sağlamaz.

Merkezi üretim tarafının da aynı anda sıcak ve soğuk su sağlayabilmesi gerekir.

Tek devreli standart reversibl bir ısı pompası yalnızca çalışma modunu değiştiriyorsa 4 borulu fancoilin bu avantajı tam olarak kullanılamaz.

Dolayısıyla fancoil, ısı pompası ve hidrolik sistem birlikte projelendirilmelidir.

Isı Pompası Fancoil Sisteminde Pompa Nasıl Çalışır?

Sirkülasyon pompası ısı pompasında hazırlanan suyun fancoillere ulaşmasını sağlar.

Pompa seçiminde;

Debi: Sistemin taşıması gereken su miktarıdır.

Basma yüksekliği: Tesisatın oluşturduğu toplam basınç kaybının karşılanmasıdır.

Boru uzunlukları, çaplar, vanalar, bağlantı elemanları ve fancoil serpantinleri hidrolik direnç oluşturur.

Bu nedenle pompanın yalnızca “güçlü” olması değil, hesaplanan çalışma noktasına uygun olması gerekir.

Hidrolik Balans Neden Gereklidir?

Bir ısı pompasına çok sayıda fancoil bağlandığında suyun tüm cihazlara doğru miktarda dağıtılması gerekir.

Isı pompasına yakın cihazların fazla, uzak cihazların yetersiz debi alması istenmez.

Bu nedenle hidrolik balans yapılmalıdır.

Doğru balans sayesinde fancoillerin tasarım su debilerine yakın koşullarda çalışması hedeflenir.

Bu konu özellikle büyük villa, rezidans, otel ve ticari projelerde önem kazanır.

Buffer Tank Isı Pompası Fancoil Sisteminde Ne İşe Yarar?

Buffer tank bazı ısı pompası sistemlerinde hidrolik işletmenin önemli bir parçası olabilir.

Kullanım amacı projeye göre;

• sistem su hacmini artırmak,
• kısa çevrimleri azaltmaya yardımcı olmak,
• hidrolik devreleri düzenlemek,
• defrost sırasında gerekli enerji/su hacmi şartlarına katkı sağlamak

olabilir.

Ancak her ısı pompası-fancoil sistemine mutlaka buffer tank konulmalıdır şeklinde genel bir kural doğru değildir.

Üreticinin minimum su hacmi, minimum debi ve hidrolik bağlantı gereksinimleri dikkate alınmalıdır.

Fancoil Termostatı Isı Pompasını Nasıl Kontrol Eder?

Fancoil bulunan her mahalde uygun kontrol sistemi kullanılabilir.

Termostat mahal sıcaklığını ölçerek kullanıcı tarafından belirlenen set değerine göre ısıtma veya soğutma talebi oluşturur.

Kontrol senaryosuna göre;

• fan hızı,
• fancoil vanası,
• zon talebi

yönetilebilir.

Birden fazla mahalin bulunduğu projelerde tüm fancoillerden gelen talepler merkezi kontrol sistemi üzerinden ısı pompasının çalışma senaryosuyla koordine edilebilir.

Bu noktada hidrolik sistemin minimum debi şartları da dikkate alınmalıdır.

Isı Pompası Fancoil Sisteminde Drenaj Nasıl Çalışır?

Kışın ısıtma modunda serpantin sıcak olduğundan normal soğutma kondensi oluşmaz.

Yazın ise durum farklıdır.

Soğuk serpantin havanın çiğ noktası sıcaklığının altında çalıştığında havadaki nem yoğuşur.

Oluşan su fancoilin drenaj tavasına düşer.

Buradan drenaj hattına aktarılır.

Bu nedenle soğutma yapan fancoillerde;

• drenaj hattı,
• uygun eğim,
• izolasyon,
• bakım erişimi

mutlaka değerlendirilmelidir.

Isı Pompası Fancoil Sisteminde Taze Hava Nasıl Sağlanır?

Standart fancoilin temel görevi mahal havasını ısıtmak veya soğutmaktır.

Fancoil tek başına taze hava sistemi değildir.

Özellikle yüksek enerji performansı hedeflenen modern yapılarda kontrollü havalandırma önemlidir.

Projeye göre;

Isı Pompası + Fancoil + Isı Geri Kazanımlı Havalandırma

gibi sistem kombinasyonları değerlendirilebilir.

Böylece fancoil termal yükleri karşılarken ayrı havalandırma sistemi gerekli dış havayı sağlar.

Isı Pompası ve Fancoil Sistemi Nerelerde Kullanılır?

Isı pompası-fancoil sistemleri farklı ölçeklerdeki projelerde değerlendirilebilir:

• Villalar
• Müstakil konutlar
• Rezidanslar
• Apartman projeleri
• Oteller
• Ofisler
• İş merkezleri
• Mağazalar
• Restoranların uygun bölümleri
• Eğitim yapıları
• Ticari yapılar
• Fabrikaların uygun idari bölümleri

Ancak her yapı için aynı su rejimi veya aynı fancoil modeli kullanılmamalıdır.

Isı Pompası ve Fancoil Sisteminin Avantajları Nelerdir?

Doğru tasarlandığında sistemin önemli avantajları bulunur.

Isıtma ve soğutmanın aynı terminal cihazla yapılabilmesi: Reversibl ısı pompası ve uygun sistem tasarımında aynı fancoil dört mevsim kullanılabilir.

Mahal bazlı kontrol: Farklı odaların sıcaklıkları ayrı termostatlarla yönetilebilir.

Düşük sıcaklıklı ısıtma: Uygun fancoil seçimiyle ısı pompasının verimli çalışma koşullarına uyum sağlanabilir.

Hızlı tepki: Fanlı çalışma nedeniyle mahal sıcaklığına görece hızlı müdahale edilebilir.

Mimari seçenekler: Gizli tavan ve döşeme tipi gibi farklı fancoil çözümleri kullanılabilir.

Zonlama: Kullanılmayan alanların iklimlendirmesi sınırlandırılabilir.

Isı Pompası ve Fancoil Sisteminin Dezavantajları Nelerdir?

Sistem tasarımında bazı noktaların dikkatle ele alınması gerekir.

Fancoil fan kullandığı için ses seviyesi önemlidir.

Soğutma yapıldığında drenaj tesisatı gerekir.

Filtre ve serpantinlerin periyodik bakımı yapılmalıdır.

Hidronik sistemde doğru debi dağılımı sağlanmalıdır.

En önemlisi ise fancoil kapasitesinin ısı pompasının gerçek su sıcaklıklarında kontrol edilmesidir.

Yanlış cihaz seçimi, yeterli ısıtma sağlayabilmek için ısı pompasının gereğinden yüksek sıcaklıkta çalıştırılmasına ve sistem verimliliğinin düşmesine neden olabilir.

Isı Pompası Fancoil Sistemi ile Yerden Isıtma Arasındaki Fark

Yerden ısıtma ve fancoil, ısı pompasıyla birlikte kullanılabilecek iki farklı terminal çözümüdür.

Yerden ısıtma düşük sıcaklıklı suyla çalışma açısından oldukça avantajlıdır ve sessizdir.

Fancoil ise fan yardımıyla hava hareketi oluşturur ve uygun sistemde hem ısıtma hem soğutma sağlayabilir.

Bazı projelerde iki sistem birlikte kullanılabilir.

Örneğin:

Kış: Isı pompası + yerden ısıtma
Yaz: Isı pompası + fancoil

veya fancoiller kış döneminde hızlı ısıtma desteği için de kullanılabilir.

Doğru sistem yapının kullanım senaryosuna göre belirlenmelidir.

VENTAS Fancoil ile Diğer Markalar Isı Pompası Sisteminde Nasıl Karşılaştırılmalıdır?

VENTAS ile diğer fancoil markalarının karşılaştırılması yalnızca nominal kW değerine göre yapılmamalıdır.

Özellikle ısı pompası uygulamalarında şu kriterler aynı çalışma şartlarında karşılaştırılmalıdır:

• Düşük sıcaklıklı su rejimindeki ısıtma kapasitesi
• Gerçek soğuk su rejimindeki soğutma kapasitesi
• Toplam ve duyulur soğutma kapasitesi
• Su debisi
• Su tarafı basınç kaybı
• Hava debisi
• Harici statik basınç
• Fan kademeleri
• Ses seviyesi
• Cihaz boyutları
• 2/4 borulu seçenekler
• Montaj alternatifleri

Örneğin iki farklı üreticinin cihazı katalogda aynı ısıtma kapasitesini gösterebilir. Ancak bu kapasite değerlerinin farklı giriş suyu sıcaklıklarında verilmiş olması doğrudan karşılaştırmayı yanıltıcı hale getirir.

Bu nedenle özellikle ısı pompası sistemlerinde aynı su sıcaklığındaki gerçek performans değerleri karşılaştırılmalıdır.

VENTAS'ın orta ve yüksek statik basınç ihtiyaçlarına yönelik gizli tavan tipi seçeneklerinin yanı sıra farklı montaj çözümleri sunması, çeşitli ısı pompası projelerinde proje bazlı ürün seçimine olanak sağlar.

Isı Pompası Fancoil Sistemi Seçiminde Nelere Dikkat Edilmelidir?

Tetra Elektromekanik ve VENTAS ile Isı Pompası-Fancoil Çözümleri

Isı pompası ve fancoil sisteminde doğru ürün seçimi yalnızca “kaç kW fancoil gerekiyor?” sorusuyla yapılamaz.

Öncelikle ısı pompasının gerçek çalışma şartları bilinmelidir.

Ardından VENTAS fancoil seçimi;

• sıcak ve soğuk su rejimi,
• mahal ısıtma yükü,
• mahal soğutma yükü,
• su debisi,
• hava debisi,
• statik basınç,
• fan çalışma noktası,
• ses seviyesi,
• mimari yerleşim,
• drenaj,
• otomasyon

gibi kriterlere göre yapılmalıdır.

Tetra Elektromekanik, VENTAS fancoil çözümlerini ısı pompası ve mekanik tesisat sisteminin gerçek çalışma şartlarıyla birlikte değerlendirerek proje bazlı ürün seçimi ve tedarik yaklaşımı sunar.

Bu noktada doğru soru yalnızca;

“Hangi VENTAS fancoil daha yüksek kapasiteye sahip?”

değildir.

Asıl soru;

“Isı pompasının gerçek su sıcaklığında hangi VENTAS fancoil gerekli ısıtma ve soğutma kapasitesini, uygun hava debisi, statik basınç ve ses seviyesinde sağlayabilir?”

olmalıdır.

Bu yaklaşım, yalnızca ilk yatırım aşamasında doğru cihaz seçimine değil, sistemin işletme dönemindeki performansına da katkı sağlar.

Sonuç: Isı Pompası ve Fancoil Sistemi Nasıl Çalışır?

Isı pompası ve fancoil sistemi, enerjinin merkezi olarak hazırlanıp su üzerinden mahallere taşındığı hidronik bir iklimlendirme çözümüdür.

Kış döneminde çalışma prensibi:

Isı Pompası → Sıcak Su → Fancoil → Sıcak Hava → Mahal Isıtma

Yaz döneminde ise:

Isı Pompası → Soğuk Su → Fancoil → Soğuk Hava → Mahal Soğutma

şeklinde özetlenebilir.

Fancoilden çıkan dönüş suyu tekrar ısı pompasına gönderilir ve çevrim devam eder.

Ancak iyi bir ısı pompası-fancoil sistemi oluşturmanın temel şartı, cihazları yalnızca nominal kapasite üzerinden eşleştirmemektir.

Isı pompası su sıcaklığı, fancoil kapasitesi, su debisi, hava debisi, statik basınç, ses seviyesi, pompa seçimi, hidrolik balans, drenaj ve otomasyon birlikte değerlendirilmelidir.

VENTAS'ın VFC-GT, VFC-GD, VFC-KD ve VFC-YB fancoil serileri farklı montaj ve hava dağıtım ihtiyaçlarına yönelik alternatifler sunar.

Tetra Elektromekanik ise VENTAS fancoil çözümlerini ısı pompasının gerçek çalışma şartlarıyla birlikte değerlendirerek doğru cihaz seçimi ve tedarik sürecinde proje bazlı yaklaşım sunar.

Isı pompası projeniz için uygun VENTAS fancoil modeli, kapasitesi, hava debisi ve statik basınç değerlerinin belirlenmesi konusunda Tetra Elektromekanik ile iletişime geçebilirsiniz.

Sık Sorulan Sorular

Isı pompası ve fancoil sistemi nasıl çalışır?

Isı pompası sıcak veya soğuk su hazırlar. Sirkülasyon pompası bu suyu fancoile gönderir. Fancoil fanı mahal havasını serpantin üzerinden geçirerek ısıtır veya soğutur. Dönüş suyu tekrar ısı pompasına gönderilir.

Isı pompası fancoili hem ısıtır hem soğutur mu?

Uygun reversibl ısı pompası ve sistem tasarımıyla evet. Kışın sıcak, yazın soğuk su fancoile gönderilebilir.

Isı pompası için fancoil seçerken en önemli kriter nedir?

En kritik kriterlerden biri fancoilin ısı pompasının gerçek su sıcaklıklarındaki kapasitesidir. Bunun yanında hava debisi, statik basınç, ses seviyesi ve su debisi de değerlendirilmelidir.

Düşük sıcaklıklı suyla fancoil çalışır mı?

Uygun seçildiğinde çalışabilir. Ancak sıcak su sıcaklığı düştükçe fancoilin ısıtma kapasitesi değişebileceğinden üretici performans verileri üzerinden seçim yapılmalıdır.

Isı pompası-fancoil sisteminde buffer tank zorunlu mudur?

Her sistem için zorunlu değildir. Isı pompası üreticisinin minimum su hacmi, minimum debi ve hidrolik sistem gereksinimlerine göre belirlenmelidir.

Isı pompası-fancoil sisteminde drenaj gerekir mi?

Soğutma yapılacaksa evet. Serpantinde oluşan kondens suyunun drenaj hattıyla tahliye edilmesi gerekir.

Fancoil taze hava sağlar mı?

Standart fancoil temel olarak mahal havasını dolaştırır. Taze hava ihtiyacı ayrı bir havalandırma sistemiyle karşılanmalıdır.

Isı pompasıyla 2 borulu fancoil kullanılabilir mi?

Evet. Aynı gidiş-dönüş devresi sistem moduna göre sıcak veya soğuk su taşıyabilir.

4 borulu fancoil aynı anda ısıtma ve soğutma yapar mı?

Fancoilin 4 borulu olması tek başına yeterli değildir. Merkezi sistemin aynı anda sıcak ve soğuk su sağlayabilmesi gerekir.

VENTAS fancoil ısı pompası sisteminde kullanılabilir mi?

Uygun modelin gerçek su sıcaklıklarındaki kapasitesi, su debisi, hava debisi, statik basınç ve diğer proje şartları doğrulandığında VENTAS fancoil çözümleri ısı pompası sistemlerinde değerlendirilebilir.

VENTAS ile diğer fancoil markaları nasıl karşılaştırılmalıdır?

Karşılaştırma aynı su ve hava çalışma koşullarında yapılmalıdır. Özellikle düşük sıcaklıkta ısıtma kapasitesi, soğutma kapasitesi, hava debisi, statik basınç, ses seviyesi, su debisi ve basınç kaybı birlikte incelenmelidir.

Tetra Elektromekanik ısı pompası-fancoil sistemlerinde nasıl destek sağlar?

Tetra Elektromekanik; VENTAS fancoil seçiminde ısı pompası su rejimi, mahal yükleri, su ve hava debisi, statik basınç, ses seviyesi ve mekanik tesisat şartlarını birlikte değerlendirerek proje bazlı ürün seçimi ve tedarik yaklaşımı sunar.
