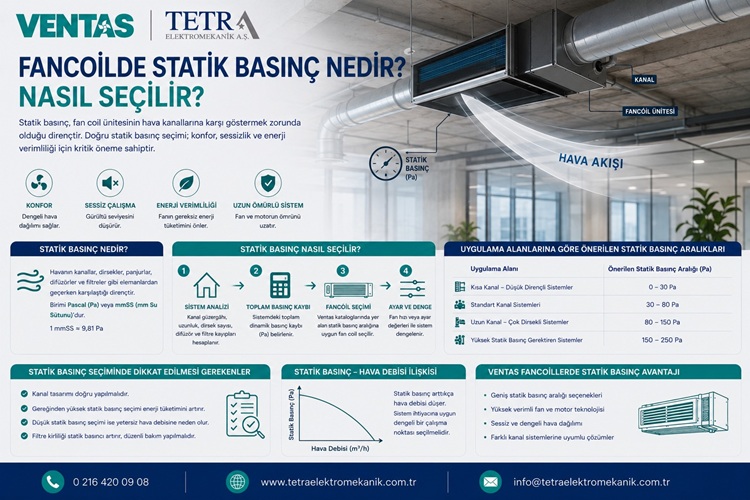

Fancoilde Statik Basınç Nedir?

Fancoil seçiminde soğutma kapasitesi, ısıtma kapasitesi ve hava debisi kadar önemli olan teknik değerlerden biri statik basınçtır. Özellikle gizli tavan tipi ve kanal bağlantılı fancoillerde doğru statik basınç seçilmemesi, kapasitesi yeterli görünen bir cihazın sahada beklenen hava debisini sağlayamamasına neden olabilir.

Peki, fancoilde statik basınç nedir?

Basit ifadeyle statik basınç, fancoil fanının hava sistemindeki dirençlere karşı çalışabilme kabiliyetiyle ilişkili basınç değeridir. Fancoilden çıkan havanın kanal, dirsek, damper, susturucu, menfez ve diğer hava dağıtım elemanlarından geçebilmesi için fanın belirli bir basınç oluşturması gerekir.

Fancoil kataloglarında bu değer çoğunlukla Pa (Pascal) birimiyle belirtilir.

Ancak statik basınç tek başına değerlendirilmemelidir. Bir fancoilin 100 Pa statik basınca sahip olduğunu bilmek, o cihazın projeye uygun olduğunu söylemek için yeterli değildir. Asıl önemli olan cihazın istenen hava debisini, sistemin ihtiyaç duyduğu statik basınç altında sağlayabilmesidir.

Bu nedenle fancoil seçiminde temel ilişki:

Hava Debisi + Statik Basınç + Kapasite + Ses Seviyesi

şeklinde ele alınmalıdır.

Ventas fancoil ürünlerinde de özellikle VFC-GT orta statik basınçlı gizli tavan tipi ve VFC-YB yüksek statik basınçlı gizli tavan tipi seriler değerlendirilirken kanal sisteminin basınç kaybı dikkate alınmalıdır. Tetra Elektromekanik, Ventas fancoil seçimlerinde cihazı yalnızca nominal kapasitesine göre değil, gerçek proje çalışma noktasına göre değerlendirir.

Statik Basınç Ne Demektir?

Statik basınç, hava akış sistemlerinde fanın karşılaştığı direnci yenebilmesi açısından kullanılan temel basınç parametrelerinden biridir.

Fancoil açısından bakıldığında fanın havayı cihazdan alıp hava dağıtım sistemi boyunca hareket ettirebilmesi gerekir.

Fancoilde Statik Basınç Neden Oluşur?

Hava hareket ederken karşılaştığı her eleman belirli bir direnç oluşturabilir.

Örneğin:

• Filtre,
• Serpantin,
• Kanal,
• Dirsek,
• Redüksiyon,
• Damper,
• Susturucu,
• Menfez,
• Difüzör,
• Fleks kanal

hava tarafında basınç kaybına neden olabilir.

Fan, gerekli hava debisini sağlayabilmek için bu dirençleri yenmelidir.

Fancoilde Statik Basınç Hangi Birimle Ölçülür?

Fancoil kataloglarında statik basınç çoğunlukla Pascal (Pa) birimiyle ifade edilir.

Pa Nedir?

Pa, Pascal biriminin kısaltmasıdır ve SI sisteminde basınç birimidir.

HVAC uygulamalarında düşük basınç değerleri söz konusu olduğundan Pa yaygın şekilde kullanılır.

Bazı yabancı kataloglarda in.w.g. / inH₂O gibi farklı basınç birimleriyle de karşılaşılabilir.

Fancoilde Harici Statik Basınç Nedir?

Fancoil seçiminde en önemli kavramlardan biri harici statik basınçtır.

İngilizce teknik dokümanlarda genellikle External Static Pressure – ESP olarak ifade edilir.

Harici Statik Basınç Ne Anlama Gelir?

Harici statik basınç, cihaz dışındaki hava dağıtım sisteminin oluşturduğu direnci yenmek için fanın kullanabileceği basınç kapasitesiyle ilişkilidir.

Başka bir ifadeyle cihazın kanal sistemine karşı sağlayabildiği kullanılabilir statik basınç olarak düşünülebilir.

Bu nedenle kanallı fancoil seçiminde özellikle katalogdaki ESP değerinin kontrol edilmesi gerekir.

Toplam Statik Basınç ile Harici Statik Basınç Aynı mıdır?

Her zaman aynı kavram değildir.

Aralarındaki Fark Nedir?

Fan cihaz içerisinde de çeşitli dirençlerle karşılaşabilir.

Örneğin:

• Filtre,
• Serpantin,
• Cihaz içi hava geçişleri

fan üzerinde basınç kaybı oluşturur.

Harici statik basınç ise genel olarak cihaz dışında bağlanan kanal ve hava dağıtım sistemine ayrılabilen basınçla ilgilidir.

Bu nedenle katalogda verilen değerin hangi koşulu ifade ettiği mutlaka üreticinin teknik dokümanından kontrol edilmelidir.

Statik Basınç ile Hava Debisi Arasındaki İlişki Nedir?

Fancoil seçiminde bu iki parametre birbirinden ayrı düşünülemez.

Statik Basınç Artarsa Hava Debisi Ne Olur?

Sabit fan çalışma koşullarında sistem direnci arttığında fanın çalışma noktası değişir ve çoğu durumda hava debisi azalır.

Basitleştirilmiş olarak:

Sistem direnci ↑ → Gerçek hava debisi ↓

şeklinde düşünülebilir.

Ancak kesin değer fan karakteristik eğrisi üzerinden belirlenmelidir.

Fan Eğrisi Nedir?

Fan eğrisi, fanın farklı basınç değerlerinde sağlayabildiği hava debisini gösterir.

Fan Eğrisi Fancoil Seçiminde Neden Önemlidir?

Örneğin bir fancoilin serbest üflemede yüksek bir hava debisi sağlaması, aynı debiyi 100 Pa veya 150 Pa harici statik basınç altında da sağlayabileceği anlamına gelmez.

Bu nedenle özellikle kanallı cihazlarda fan performans eğrisi veya üretici performans tabloları incelenmelidir.

Fancoil Statik Basıncı Nasıl Seçilir?

Doğru statik basınç değeri tahmini olarak değil, hava dağıtım sisteminin basınç kaybı hesaplanarak belirlenmelidir.

Kanal Basınç Kaybı Hesabında Neler Dikkate Alınır?

Projeye bağlı olarak:

• Kanal uzunlukları,
• Kanal kesitleri,
• Dirsekler,
• Te parçaları,
• Redüksiyonlar,
• Damperler,
• Susturucular,
• Fleks bağlantılar,
• Menfezler,
• Difüzörler,
• Diğer hava tarafı ekipmanları

hesaba dahil edilir.

Toplam sistem direnci belirlendikten sonra fancoilin istenen hava debisini bu basınca karşı sağlayıp sağlayamadığı kontrol edilir.

Örnek Fancoil Statik Basınç Hesabı Nasıl Yapılır?

Basitleştirilmiş bir örnek üzerinden değerlendirelim.

Bir fancoil kanal sisteminde:

Kanal sürtünme kaybı: 22 Pa
Dirsek ve fittings kaybı: 18 Pa
Damper kaybı: 12 Pa
Menfez kaybı: 15 Pa
Diğer harici kayıplar: 8 Pa

olsun.

Toplam harici basınç kaybı:

22 + 18 + 12 + 15 + 8 = 75 Pa

olarak hesaplanır.

Bu Sistem İçin Kaç Pa Fancoil Seçilmelidir?

Burada yalnızca “75 Pa'dan büyük herhangi bir cihaz” yaklaşımı kullanılmamalıdır.

Seçilecek fancoilin projenin ihtiyaç duyduğu hava debisini yaklaşık 75 Pa harici statik basınç altında sağlayıp sağlamadığı üreticinin performans tablosundan kontrol edilmelidir.

Bu ayrım doğru fancoil seçimi açısından oldukça önemlidir.

Düşük Statik Basınçlı Fancoil Nedir?

Düşük statik basınçlı fancoiller genellikle kısa ve düşük dirençli hava dağıtım sistemlerinin bulunduğu uygulamalarda değerlendirilir.

Düşük Statik Basınçlı Fancoil Nerelerde Kullanılır?

Proje tasarımına bağlı olarak:

• Çok kısa kanal bağlantıları,
• Doğrudan veya yakın üfleme,
• Düşük basınç kayıplı menfez sistemleri

gibi uygulamalarda kullanılabilir.

Ancak cihaz seçimi yalnızca kullanım alanına göre değil, hesaplanan sistem direncine göre yapılmalıdır.

Orta Statik Basınçlı Fancoil Nedir?

Orta statik basınçlı fancoiller, belirli uzunlukta kanal ve hava dağıtım elemanlarının bulunduğu uygulamalarda kullanılabilir.

Orta Statik Basınçlı Fancoiller Nerelerde Kullanılır?

Örneğin:

• Otel odaları,
• Ofisler,
• Rezidanslar,
• Ticari alanlar,
• Toplantı odaları

gibi projelerde uygun kanal tasarımıyla değerlendirilebilir.

Ventas VFC-GT serisi, orta statik basınçlı gizli tavan tipi fancoil çözümleri içerisinde değerlendirilebilir.

Yüksek Statik Basınçlı Fancoil Nedir?

Yüksek statik basınçlı fancoiller, daha yüksek hava tarafı direncine sahip kanal sistemleri için tasarlanan cihazlardır.

Yüksek Statik Basınçlı Fancoil Nerelerde Kullanılır?

Proje tasarımına bağlı olarak:

• Daha uzun kanal hatlarında,
• Birden fazla menfez bulunan sistemlerde,
• Kanal direncinin yüksek olduğu uygulamalarda,
• Daha kapsamlı hava dağıtım sistemlerinde

tercih edilebilir.

Ventas VFC-YB yüksek statik basınçlı gizli tavan tipi fancoil serisi bu tür proje ihtiyaçlarına yönelik seçenekler arasında değerlendirilebilir.

Yüksek Statik Basınç Her Zaman Daha İyi midir?

Hayır.

Fancoil seçiminde “yüksek Pa daha iyidir” yaklaşımı doğru değildir.

Gereğinden Yüksek Statik Basınçlı Fancoil Seçilirse Ne Olur?

Sistem ve kontrol koşullarına bağlı olarak:

• Gereğinden yüksek hava debisi,
• Kanal içerisinde yüksek hava hızı,
• Menfez gürültüsü,
• Fan sesinin artması,
• Gereksiz fan enerjisi tüketimi,
• Konfor problemleri

ortaya çıkabilir.

Bu nedenle cihaz proje ihtiyacına göre seçilmelidir.

Statik Basınç Yetersiz Olursa Ne Olur?

Bu durum özellikle kanallı fancoil sistemlerinde önemli performans sorunlarına neden olabilir.

Yetersiz Statik Basıncın Belirtileri Nelerdir?

• Menfezlerden az hava gelmesi,
• Uzak menfezlere hava ulaşmaması,
• Mahalin geç soğuması,
• Mahalin geç ısınması,
• Hava dağılımının dengesiz olması,
• Tasarım hava debisinin sağlanamaması

gibi problemler görülebilir.

Bu durum bazen yanlışlıkla fancoil kapasite problemi olarak değerlendirilebilir.

Fancoil Kapasitesi Yeterli Olduğu Halde Neden Oda Soğumaz?

Cihaz katalogda gerekli kW kapasitesini sağlıyor olabilir ancak sahada gerekli hava debisine ulaşamıyorsa bu kapasite mahale etkin şekilde aktarılamayabilir.

Statik Basınç Hatası Kapasite Problemi Gibi Görünebilir mi?

Evet.

Örneğin:

• Fancoil kapasitesi doğru,
• Su sıcaklığı doğru,
• Su debisi doğru,

olmasına rağmen kanal sistemi çok yüksek direnç oluşturuyorsa gerçek hava debisi düşebilir.

Bu durumda mahal yeterince soğumayabilir veya ısınmayabilir.

Dolayısıyla sorun cihazın nominal kW değerinden değil hava tarafındaki çalışma noktasından kaynaklanabilir.

Gizli Tavan Tipi Fancoillerde Statik Basınç Neden Önemlidir?

Gizli tavan tipi fancoiller genellikle asma tavan içerisinde bulunur ve mahale kanal bağlantılarıyla hava gönderir.

Bu nedenle statik basınç cihaz seçiminin temel kriterlerinden biridir.

Gizli Tavan Tipi Fancoilde Hangi Değerler Birlikte Kontrol Edilmelidir?

En az:

• Hava debisi,
• Harici statik basınç,
• Soğutma kapasitesi,
• Isıtma kapasitesi,
• Ses seviyesi,
• Fan motoru

birlikte değerlendirilmelidir.

Kaset Tipi Fancoilde Statik Basınç Önemli midir?

Kaset tipi fancoiller çoğunlukla havayı cihaz üzerindeki üfleme ağızlarından doğrudan mahale dağıtır.

Kaset Tipi ile Kanallı Fancoil Arasındaki Fark Nedir?

Kanallı gizli tavan tipi fancoilde fanın kanal sistemindeki harici dirençleri yenmesi gerekir.

Kaset tipi cihazlarda ise hava dağıtım yapısı farklı olduğundan klasik kanal tipi ESP seçimi aynı şekilde uygulanmaz.

Her cihaz kendi üretici performans verileri doğrultusunda değerlendirilmelidir.

Fancoil Kanalı Uzadıkça Statik Basınç Artar mı?

Genel olarak kanal uzunluğu arttıkça sürtünme kaynaklı toplam basınç kaybı da artabilir.

Ancak tek belirleyici kanal uzunluğu değildir.

Kanal Basınç Kaybını Neler Artırır?

• Uzun kanal hatları,
• Küçük kanal kesitleri,
• Yüksek hava hızları,
• Çok sayıda dirsek,
• Keskin dönüşler,
• Damperler,
• Redüksiyonlar,
• Uygunsuz fleks kanal uygulamaları,
• Yüksek dirençli menfezler

toplam basınç kaybını artırabilir.

Kanal Kesiti Statik Basıncı Nasıl Etkiler?

Aynı hava debisini daha küçük kesitli bir kanaldan geçirmek hava hızını artırır.

Küçük Kanal Kullanmak Neden Sorun Olabilir?

Hava hızının yükselmesi:

• Sürtünme kayıplarını,
• Türbülansı,
• Ses seviyesini,
• Sistem direncini

artırabilir.

Bu nedenle kanal kesitlerinin yalnızca fiziksel alan kısıtlarına göre küçültülmesi doğru değildir.

Fleks Kanal Statik Basıncı Etkiler mi?

Evet.

Özellikle uzun, sıkıştırılmış veya keskin dönüşlü fleks kanal uygulamaları ciddi hava tarafı direnci oluşturabilir.

Fleks Kanal Kullanımında Nelere Dikkat Edilmelidir?

Fleks kanal:

• Gereğinden uzun bırakılmamalı,
• Ezilmemeli,
• Çok keskin kıvrımlar oluşturulmamalı,
• Uygun şekilde desteklenmelidir.

Doğru uygulama için proje ve üretici kriterleri esas alınmalıdır.

Menfez ve Difüzör Statik Basıncı Etkiler mi?

Evet.

Menfezler ve difüzörler de hava geçişine karşı direnç oluşturur.

Menfez Seçiminde Sadece Boyuta Bakmak Yeterli midir?

Hayır.

Menfez seçiminde:

• Hava debisi,
• Basınç kaybı,
• Ses seviyesi,
• Atış mesafesi,
• Hava hızı

birlikte değerlendirilmelidir.

Damperler Statik Basıncı Etkiler mi?

Evet.

Damperler hava debisini ayarlamak amacıyla kullanılırken sistemde ek direnç oluşturabilir.

Damperi Fazla Kısmak Ne Olur?

Damper gereğinden fazla kapatılırsa ilgili hattaki basınç kaybı yükselir ve hava debisi azalabilir.

Bu nedenle hava balans işlemleri uygun ölçümlerle yapılmalıdır.

Kirli Filtre Statik Basıncı Etkiler mi?

Evet.

Filtre kirlendikçe hava geçişine karşı direnç artar.

Kirli Filtre Fancoil Hava Debisini Düşürür mü?

Evet.

Artan direnç fanın çalışma noktasını değiştirerek gerçek hava debisinin düşmesine neden olabilir.

Bu nedenle periyodik filtre temizliği yalnızca hava kalitesi açısından değil, hava tarafı performansı açısından da önemlidir.

Kirli Serpantin Statik Basıncı Etkiler mi?

Serpantin yüzeyinde yoğun kir birikmesi hava geçiş direncini artırabilir.

Serpantin Temizliği Neden Önemlidir?

Kirli serpantin:

• Hava debisini azaltabilir,
• Isı transferini düşürebilir,
• Fan çalışma koşullarını değiştirebilir,
• Cihaz kapasitesini olumsuz etkileyebilir.

Bu nedenle filtre ve serpantin bakımı birlikte değerlendirilmelidir.

Fan Hızı Statik Basıncı Nasıl Etkiler?

Fan devri değiştiğinde fanın hava debisi ve basınç karakteristiği de değişir.

Düşük Fan Kademesinde Aynı Statik Basınç Sağlanır mı?

Her zaman değil.

Çok kademeli fanlarda düşük, orta ve yüksek hızlarda farklı fan performansları elde edilir.

Bu nedenle fancoilin hangi fan kademesinde hangi hava debisini ve basıncı sağlayabildiği üretici verilerinden kontrol edilmelidir.

AC Motorlu Fancoillerde Statik Basınç Nasıl Değerlendirilir?

AC motorlu cihazlarda genellikle belirli fan hızları bulunur.

Fan Kademesi Değişince Çalışma Noktası Değişir mi?

Evet.

Düşük, orta ve yüksek fan kademelerinin hava debisi-basınç karakteristikleri farklı olabilir.

Bu nedenle yalnızca yüksek fan hızındaki maksimum değere göre cihaz seçmek doğru olmayabilir.

EC Motorlu Fancoillerde Statik Basınç Kontrolü

EC motor teknolojisi fan devrinin daha hassas kontrol edilmesine olanak sağlayabilir.

EC Motor Statik Basınç Açısından Avantaj Sağlar mı?

Uygun cihaz ve kontrol sistemiyle fan devrinin proje ihtiyacına göre ayarlanabilmesi işletme esnekliği sağlayabilir.

Ancak EC motor bulunması tek başına doğru statik basınç seçiminin yerine geçmez. Kanal basınç kaybı yine hesaplanmalıdır.

Statik Basınç Fancoilin Ses Seviyesini Etkiler mi?

Dolaylı olarak evet.

Yüksek sistem direncini karşılamak için daha yüksek fan hızı gerekebilir.

Yüksek Fan Hızı Ses Seviyesini Artırabilir mi?

Evet.

Fan devrinin ve kanal içi hava hızının artması:

• Fan sesini,
• Kanal sesini,
• Menfez sesini

artırabilir.

Bu nedenle özellikle oteller ve konutlarda statik basınç seçimi akustik konforla birlikte değerlendirilmelidir.

Otellerde Fancoil Statik Basıncı Nasıl Seçilmelidir?

Otel odalarında genellikle cihaz asma tavan içerisinde bulunur ve kısa kanal bağlantılarıyla menfezlere bağlanabilir.

Ancak her otel projesi farklıdır.

Otel Fancoilinde Neden Sadece Maksimum Fan Hızına Bakılmamalıdır?

Çünkü gece kullanımında cihazın düşük veya orta fan hızında çalışması tercih edilebilir.

Bu nedenle bu kademelerdeki:

• Hava debisi,
• Statik basınç,
• Kapasite,
• Ses seviyesi

de kontrol edilmelidir.

Ofislerde Fancoil Statik Basınç Seçimi

Ofislerde bir fancoilin birden fazla menfezi beslediği uygulamalar bulunabilir.

Uzak Menfezlere Hava Gitmiyorsa Sorun Nedir?

Olası nedenler:

• Yetersiz fan basıncı,
• Hatalı kanal boyutlandırması,
• Balans problemi,
• Damper ayarı,
• Fazla fleks kanal,
• Filtre veya serpantin kirliliği

olabilir.

Sorunun doğrudan cihaz kapasitesine bağlanması doğru olmayabilir.

Hastanelerde Statik Basınç Nasıl Değerlendirilmelidir?

Sağlık yapılarında fancoil hava tarafı tasarımının yanı sıra mahal havalandırma ve hijyen kriterleri de ayrıca değerlendirilmelidir.

Fancoil Statik Basıncı Mahal Basınçlandırması ile Aynı mıdır?

Hayır.

Fancoilin harici statik basıncı ile ameliyathane veya izolasyon odası gibi mahallerde kullanılan pozitif/negatif basınçlandırma kavramları aynı değildir.

Bu iki kavram birbirine karıştırılmamalıdır.

Fancoilde Statik Basınç Sahada Nasıl Ölçülür?

Statik basınç uygun basınç ölçüm ekipmanları kullanılarak ölçülebilir.

Hangi Ölçüm Cihazları Kullanılır?

Uygulamaya göre:

• Diferansiyel manometre,
• Dijital basınç ölçer,
• Pitot tüpü ve uygun basınç cihazı

kullanılabilir.

Ölçüm noktalarının doğru seçilmesi sonucun güvenilirliği açısından önemlidir.

Katalog Statik Basıncı ile Sahadaki Değer Neden Farklı Olabilir?

Katalog performansı kontrollü test şartlarında elde edilir.

Gerçek projede ise kanal sistemi farklıdır.

Sahadaki Statik Basıncı Neler Değiştirir?

• Kanal geometrisi,
• Damper ayarları,
• Menfezler,
• Filtre kirliliği,
• Serpantin kirliliği,
• Fleks kanal durumu,
• Fan hızı

gerçek çalışma noktasını etkileyebilir.

Fancoil Statik Basınç Seçiminde Yapılan Hatalar Nelerdir?

Statik basınç seçimindeki hatalar özellikle gizli tavan tipi fancoillerde ciddi konfor problemlerine neden olabilir.

Kanal Hesabı Yapmadan Fancoil Seçmek

En yaygın hatalardan biridir.

Kanal basınç kaybı bilinmeden doğru fan çalışma noktası belirlenemez.

Sadece Maksimum Pa Değerine Bakmak

Fancoilin maksimum statik basıncı değil, gerekli hava debisini hangi basınç altında sağlayabildiği önemlidir.

Hava Debisini Statik Basınçtan Bağımsız Değerlendirmek

Bu iki parametre fan eğrisinin aynı çalışma noktasını oluşturur ve birlikte incelenmelidir.

Gereğinden Yüksek Statik Basınçlı Cihaz Seçmek

Her zaman avantaj sağlamaz. Ses ve enerji tüketimi açısından istenmeyen sonuçlar doğurabilir.

Filtre ve Serpantin Kirliliğini Göz Ardı Etmek

Bakım eksikliği hava tarafı direncini artırarak tasarım çalışma noktasını değiştirebilir.

Fancoil Seçiminde Statik Basınç Tek Başına Yeterli midir?

Hayır.

Doğru fancoil seçimi birden fazla teknik değerin birlikte değerlendirilmesini gerektirir.

Hangi Parametreler Birlikte Kontrol Edilmelidir?

Başlıca kriterler:

• Mahal ısı yükü,
• Soğutma kapasitesi,
• Duyulur soğutma kapasitesi,
• Isıtma kapasitesi,
• Hava debisi,
• Harici statik basınç,
• Fan kademeleri,
• Ses seviyesi,
• Su debisi,
• Su giriş sıcaklığı,
• Su tarafı basınç kaybı,
• Motor tipi

olarak sıralanabilir.

Ventas Fancoillerde Statik Basınç

Ventas fancoil ürün gamında farklı hava dağıtım ihtiyaçlarına yönelik cihaz seçenekleri bulunmaktadır. Özellikle gizli tavan tipi modellerde statik basınç cihaz seçiminde temel parametrelerden biridir.

Ventas VFC-GT Orta Statik Basınçlı Gizli Tavan Tipi Fancoil

VFC-GT serisi, orta statik basınç gerektiren gizli tavan tipi uygulamalar için değerlendirilebilir.

Bu seride cihaz seçimi yapılırken:

• Hava debisi,
• Proje statik basıncı,
• Soğutma kapasitesi,
• Isıtma kapasitesi,
• Ses seviyesi

birlikte kontrol edilmelidir.

Ventas VFC-YB Yüksek Statik Basınçlı Gizli Tavan Tipi Fancoil

VFC-YB serisi ise daha yüksek statik basınç ihtiyacı bulunan kanal sistemleri için değerlendirilebilecek Ventas çözümlerindendir.

Özellikle daha kapsamlı kanal dağıtımlarında cihazın gerekli hava debisini proje statik basıncında sağlayıp sağlamadığı kontrol edilmelidir.

Ventas ile Diğer Fancoil Markaları Statik Basınç Açısından Nasıl Karşılaştırılmalıdır?

Farklı fancoil markalarını yalnızca katalogdaki Pa değeri üzerinden karşılaştırmak doğru değildir.

Doğru Karşılaştırma Nasıl Yapılmalıdır?

Eşdeğer çalışma şartlarında:

• Aynı veya yakın hava debisi,
• Aynı harici statik basınç,
• Soğutma kapasitesi,
• Isıtma kapasitesi,
• Ses seviyesi,
• Fan motor teknolojisi,
• Fan kademeleri,
• Elektrik tüketimi

birlikte değerlendirilmelidir.

Örneğin bir cihazın maksimum 150 Pa sağlayabilmesi, 100 Pa sağlayan başka bir cihazdan otomatik olarak daha iyi olduğu anlamına gelmez.

Önemli olan projenin ihtiyaç duyduğu hava debisi ve statik basınç noktasında cihazın performansıdır.

Tetra Elektromekanik ve Ventas Fancoil Seçimi

Tetra Elektromekanik, Ventas fancoil çözümlerinin proje şartlarına uygun seçiminde cihazın yalnızca nominal kW kapasitesine göre değerlendirilmesi yerine hava ve su tarafının birlikte ele alınmasına önem verir.

Özellikle kanallı fancoil projelerinde doğru statik basınç seçimi, cihazın sahada katalog performansına yakın çalışma koşullarına ulaşabilmesi açısından kritik öneme sahiptir.

Tetra Elektromekanik Fancoil Seçiminde Neleri Değerlendirir?

Proje ihtiyaçlarına göre:

• Mahal ısı yükü,
• Fancoil tipi,
• Isıtma ve soğutma kapasitesi,
• Hava debisi,
• Harici statik basınç,
• Kanal basınç kayıpları,
• Fan kademeleri,
• AC veya EC motor,
• Ses seviyesi,
• 2 borulu veya 4 borulu sistem,
• Su debisi,
• Vana grubu,
• Balans vanası,
• Pislik tutucu,
• Esnek bağlantılar,
• Drenaj sistemi,
• Termostat ve otomasyon

bir bütün olarak değerlendirilebilir.

Bu yaklaşım, fancoilin yalnızca katalog üzerinde doğru görünmesini değil, gerçek proje şartlarında gerekli hava debisini sağlayabilmesini hedefler.

Sonuç

Fancoilde statik basınç nedir? sorusunun en temel cevabı; fancoil fanının hava dağıtım sistemindeki dirençleri yenerek gerekli hava debisini sağlayabilmesiyle ilişkili basınç değeridir.

Özellikle gizli tavan tipi ve kanallı fancoillerde statik basınç, cihaz seçiminin temel kriterlerinden biridir.

Doğru seçimde:

Hava Debisi + Harici Statik Basınç + Kapasite + Ses Seviyesi

birlikte değerlendirilmelidir.

Bir cihazın yüksek Pa değerine sahip olması tek başına avantaj değildir. Aynı şekilde yalnızca katalogdaki maksimum hava debisine bakmak da doğru değildir. Esas olan, fancoilin projenin ihtiyaç duyduğu hava debisini hesaplanan harici statik basınç altında sağlayabilmesidir.

Kanal uzunluğu, kesitler, dirsekler, damperler, fleks kanallar, menfezler ve diğer hava dağıtım elemanları hesaplanarak sistemin toplam basınç kaybı belirlenmelidir. Daha sonra uygun fancoil çalışma noktası üretici performans verilerinden kontrol edilmelidir.

Ventas VFC-GT orta statik basınçlı ve VFC-YB yüksek statik basınçlı gizli tavan tipi fancoil çözümleri farklı kanal ve proje ihtiyaçları için değerlendirilebilir. Nihai cihaz seçimi ise ilgili Ventas teknik verileri ve projenin gerçek çalışma şartlarına göre yapılmalıdır.

Ventas fancoil ürünlerinin Tetra Elektromekanik'in proje, ürün seçimi, tedarik ve mekanik tesisat çözüm yaklaşımıyla birlikte değerlendirilmesi; hava debisi, statik basınç ve kapasite arasındaki dengenin proje özelinde doğru kurulmasına yardımcı olur.

Ventas fancoil seçimi ve proje bazlı mekanik tesisat çözümleri için Tetra Elektromekanik ile iletişime geçebilirsiniz.

Sıkça Sorulan Sorular

Fancoilde statik basınç ne demektir?

Fancoil fanının kanal ve hava dağıtım sistemindeki dirençlere karşı gerekli hava debisini sağlayabilmesiyle ilişkili basınç değeridir.

Fancoil statik basıncı hangi birimle gösterilir?

Genellikle Pa (Pascal) birimiyle ifade edilir.

ESP ne demektir?

ESP, External Static Pressure, yani harici statik basınç anlamına gelir. Özellikle kanallı fancoil seçiminde önemli bir teknik değerdir.

Fancoilde hava debisi ile statik basınç arasında ilişki var mıdır?

Evet. Fanın gerçek hava debisi karşılaştığı sistem direncine bağlıdır. Bu nedenle hava debisi ve statik basınç birlikte değerlendirilmelidir.

Yüksek statik basınçlı fancoil daha mı iyidir?

Her zaman değil. Fancoilin statik basıncı proje ihtiyacına uygun olmalıdır. Gereğinden yüksek seçim ses ve enerji tüketimi açısından dezavantaj oluşturabilir.

Statik basınç düşük kalırsa ne olur?

Tasarım hava debisi sağlanamayabilir, uzak menfezlere yeterli hava ulaşmayabilir ve mahalde ısıtma-soğutma performansı düşebilir.

Kanal uzadıkça gerekli statik basınç artar mı?

Diğer koşullar aynı kaldığında kanal uzunluğunun artması sürtünme kayıplarını artırabilir. Ancak dirsek, kanal kesiti, hava hızı ve diğer ekipmanlar da toplam basınç kaybını etkiler.

Kirli filtre statik basıncı etkiler mi?

Evet. Kirli filtre hava tarafı direncini artırarak fanın çalışma noktasını ve gerçek hava debisini etkileyebilir.

Statik basınç sahada ölçülebilir mi?

Evet. Uygun diferansiyel basınç ölçüm cihazları ve doğru ölçüm noktaları kullanılarak kontrol edilebilir.

50 Pa mı 100 Pa mı fancoil seçilmelidir?

Bu sorunun sabit bir cevabı yoktur. Kanal sisteminin basınç kaybı hesaplanmalı ve gerekli hava debisini bu çalışma noktasında sağlayan cihaz seçilmelidir.

Kaset tipi fancoilde statik basınç seçimi yapılır mı?

Kaset tipi cihazların hava dağıtım yapısı kanallı gizli tavan tipi cihazlardan farklıdır. Bu nedenle klasik harici statik basınç seçimi aynı yöntemle uygulanmaz; üretici performans verileri esas alınmalıdır.

Ventas VFC-GT ile VFC-YB arasındaki temel fark nedir?

VFC-GT orta statik basınçlı gizli tavan tipi, VFC-YB ise yüksek statik basınçlı gizli tavan tipi uygulamalara yönelik serilerdir. Hangi serinin kullanılacağı kanal sisteminin basınç kaybı, gerekli hava debisi ve diğer proje koşullarına göre belirlenmelidir.
