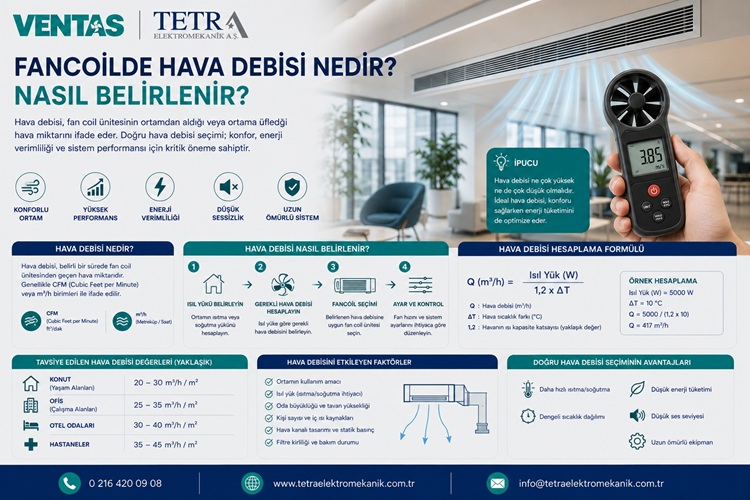

Fancoilde Hava Debisi Nedir?

Fancoil seçiminde soğutma ve ısıtma kapasitesi kadar önemli olan teknik parametrelerden biri hava debisidir. Hava debisi, fancoil fanının belirli bir zaman içerisinde hareket ettirdiği hava hacmini ifade eder. Türkiye'deki mekanik tesisat projelerinde çoğunlukla m³/h, bazı yabancı kataloglarda ise CFM (Cubic Feet per Minute) birimi kullanılır.

Fancoilin çalışma prensibinde mahalden alınan hava filtre ve serpantin üzerinden geçirilir. Serpantin içerisinde dolaşan sıcak veya soğuk su ile hava arasında ısı transferi gerçekleşir. Şartlandırılan hava fan yardımıyla yeniden mahale gönderilir.

Bu nedenle fancoilin kapasitesi yalnızca serpantin içerisinden geçen suyun sıcaklığı ve debisine bağlı değildir. Serpantin üzerinden geçen hava miktarı da cihazın gerçek performansını doğrudan etkiler.

Hava debisinin gereğinden düşük olması yetersiz hava dolaşımı ve kapasite kaybına, gereğinden yüksek olması ise yüksek ses, hava hızı ve cereyan hissi gibi konfor problemlerine neden olabilir.

Ventas fancoil çözümlerinde de doğru cihaz seçimi yapılırken nominal kapasitenin yanında hava debisi, statik basınç, fan kademesi ve ses seviyesi birlikte değerlendirilmelidir. Tetra Elektromekanik, Ventas fancoil ürünlerinin proje şartlarına göre seçiminde bu parametreleri sistem bütünlüğü içerisinde ele alır.

Hava Debisi Ne Demektir?

Hava debisi, belirli bir kesitten belirli bir zaman içerisinde geçen hava hacmidir.

Fancoil açısından değerlendirildiğinde cihazın fanı tarafından hareket ettirilen hava miktarını gösterir.

Fancoil Hava Debisi Hangi Birimlerle Gösterilir?

Fancoil teknik kataloglarında hava debisi çoğunlukla:

• m³/h,
• CFM,
• l/s

birimleriyle ifade edilir.

Türkiye'deki projelerde en sık kullanılan değerlerden biri m³/h birimidir.

Fancoilde Hava Debisi Neden Önemlidir?

Fancoilin serpantini ne kadar yüksek kapasiteye sahip olursa olsun, serpantin üzerinden yeterli hava geçirilmezse bu kapasitenin mahale aktarılması zorlaşır.

Hava Debisi Isı Transferini Nasıl Etkiler?

Fancoilde temel olarak iki akış vardır:

Su tarafı: Serpantin içerisinden sıcak veya soğuk su geçer.

Hava tarafı: Fan tarafından hareket ettirilen hava serpantin üzerinden geçer.

Isıtma veya soğutma performansı bu iki tarafın çalışma koşullarının birlikte sonucudur.

Bu nedenle:

Doğru su debisi + doğru hava debisi = doğru fancoil çalışma koşulu

şeklinde düşünülebilir.

Fancoilde Hava Debisi Nasıl Oluşur?

Hava debisini oluşturan temel bileşen fan grubudur.

Fanın Fancoildeki Görevi Nedir?

Fan mahal havasını cihaz içerisine çeker ve serpantin üzerinden geçirir.

Genel hava hareketi:

Mahal havası → Filtre → Serpantin → Fan → Üfleme hattı → Mahal

şeklinde gerçekleşebilir.

Cihaz konstrüksiyonuna göre fan ve serpantin sıralamasında farklılıklar bulunabilir ancak temel amaç aynıdır: serpantin üzerinden gerekli miktarda hava geçirmek.

Fancoil Hava Debisi Nasıl Hesaplanır?

Hava debisi temel olarak hava hızının geçiş alanıyla ilişkisinden hesaplanabilir.

Hava Debisi Formülü Nedir?

Temel formül:

Q = V × A

şeklindedir.

Burada:

Q: Hava debisi, m³/s
V: Ortalama hava hızı, m/s
A: Kesit alanı, m²

Sonuç m³/h olarak isteniyorsa:

Q (m³/h) = V × A × 3600

formülü kullanılabilir.

Hava Debisi Hesaplama Örneği

Bir hava kanalının kesit alanının 0,10 m², ortalama hava hızının ise 2,5 m/s olduğunu düşünelim.

Q = 2,5 × 0,10 × 3600

Q = 900 m³/h

Bu durumda teorik hava debisi yaklaşık 900 m³/h olur.

Gerçek saha ölçümlerinde hız profilinin kesit boyunca değişebileceği dikkate alınmalı ve uygun ölçüm yöntemi kullanılmalıdır.

Fancoil Hava Debisi ile CFM Arasındaki İlişki Nedir?

CFM de hava debisini ifade eder. Sadece farklı bir birim sistemidir.

1 CFM Kaç m³/h'dir?

Yaklaşık olarak:

1 CFM = 1,699 m³/h

Ters dönüşüm ise:

1 m³/h ≈ 0,589 CFM

şeklindedir.

500 CFM Kaç m³/h Hava Debisidir?

500 × 1,699 = 849,5

Yaklaşık:

500 CFM ≈ 850 m³/h

1000 CFM Kaç m³/h Hava Debisidir?

1000 × 1,699 = 1699

Yaklaşık:

1000 CFM ≈ 1.699 m³/h

Fancoil Hava Debisi ile Kapasite Arasındaki İlişki Nedir?

Hava debisi değiştiğinde serpantin üzerinden geçen hava miktarı da değişir. Bu durum cihazın ısı transfer performansını etkiler.

Hava Debisi Artarsa Fancoil Kapasitesi Artar mı?

Belirli çalışma koşullarında hava debisinin artması cihazın ısı transfer karakteristiğini ve kapasitesini etkileyebilir. Ancak bu ilişki basit şekilde “hava debisi iki katına çıkarsa kapasite iki katına çıkar” şeklinde değerlendirilmemelidir.

Kapasite aynı zamanda:

• Su giriş sıcaklığına,
• Su debisine,
• Mahal hava sıcaklığına,
• Mahal nemine,
• Serpantin yapısına,
• Fan çalışma noktasına

bağlıdır.

Bu nedenle gerçek kapasite için üreticinin performans tabloları kullanılmalıdır.

Yüksek Hava Debisi Daha İyi Fancoil Anlamına mı Gelir?

Hayır.

Fancoil seçiminde amaç mümkün olan en yüksek hava debisini elde etmek değil, mahal için gerekli optimum hava debisini sağlamaktır.

Hava Debisi Gereğinden Yüksek Olursa Ne Olur?

Aşırı hava debisi:

• Yüksek hava hızına,
• Cereyan hissine,
• Fan sesinin artmasına,
• Menfez gürültüsüne,
• Kanal gürültüsüne,
• Konfor kaybına

neden olabilir.

Özellikle otel odaları, yatak odaları, toplantı salonları ve hastanelerde hava debisi ile akustik konfor birlikte değerlendirilmelidir.

Fancoil Hava Debisi Düşük Olursa Ne Olur?

Yetersiz hava debisi de sistem performansını olumsuz etkileyebilir.

Düşük Hava Debisinin Belirtileri Nelerdir?

• Menfezlerden az hava gelmesi,
• Mahalin geç soğuması,
• Mahalin geç ısınması,
• Odada sıcaklık farklılıkları,
• Beklenen kapasitenin elde edilememesi

gibi belirtiler görülebilir.

Ancak düşük hava debisinin nedeni cihazın küçük seçilmiş olması kadar bakım veya kanal problemleri de olabilir.

Fancoil Hava Debisi Neden Düşer?

Fancoilin ilk çalıştırıldığı dönemde yeterli hava debisi sağlanırken zaman içerisinde debi azalabilir.

Kirli Filtre Hava Debisini Düşürür mü?

Evet.

Kirli filtre hava geçiş direncini artırır. Bunun sonucunda fanın sağladığı gerçek hava debisi azalabilir.

Bu nedenle filtre temizliği fancoil bakımının temel işlemlerinden biridir.

Kirli Serpantin Hava Debisini Etkiler mi?

Evet.

Serpantin kanatları üzerinde toz ve kir birikmesi hava geçiş alanını daraltarak basınç kaybını artırabilir.

Kirli Fan Hava Debisini Azaltır mı?

Fan çarkı üzerinde yoğun kir birikmesi fan performansını olumsuz etkileyebilir. Ayrıca balans bozukluğu, titreşim ve ses problemlerine neden olabilir.

Fancoil Fan Hızı Hava Debisini Nasıl Etkiler?

Fancoillerde fan hızı hava debisini belirleyen temel parametrelerden biridir.

Yüksek Fan Kademesinde Ne Olur?

Genel olarak:

Fan hızı ↑ → Hava debisi ↑

Ancak yüksek hızda ses seviyesi de artabilir.

Düşük Fan Kademesinde Ne Olur?

Genel olarak:

Fan hızı ↓ → Hava debisi ↓ → Ses seviyesi ↓

Bu nedenle cihaz seçilirken yalnızca yüksek fan kademesindeki katalog değerlerine bakılmamalıdır.

3 Kademeli Fancoillerde Hava Debisi Sabit midir?

Hayır.

Çok kademeli fancoillerde düşük, orta ve yüksek fan hızlarında farklı hava debileri elde edilir.

Hangi Fan Kademesi Esas Alınmalıdır?

Bu tamamen projenin konfor kriterlerine bağlıdır.

Özellikle düşük ses gerektiren uygulamalarda cihazın orta veya düşük fan hızındaki:

• Hava debisi,
• Kapasitesi,
• Ses seviyesi

kontrol edilmelidir.

Cihaz yalnızca yüksek fan hızında ihtiyaç duyulan kapasiteyi sağlıyorsa gerçek kullanımda beklenen konfor elde edilemeyebilir.

AC Motorlu Fancoillerde Hava Debisi Nasıl Kontrol Edilir?

Geleneksel AC motorlu fancoillerde fan genellikle belirli hız kademelerinde çalıştırılır.

AC Motorlu Fancoilde Fan Hızları Nelerdir?

Uygulamaya bağlı olarak:

• Düşük,
• Orta,
• Yüksek

fan hızları bulunabilir.

Termostat kullanıcının seçimine veya kontrol senaryosuna göre fan hızını değiştirebilir.

EC Motorlu Fancoillerde Hava Debisi Nasıl Kontrol Edilir?

EC motor teknolojisi daha hassas fan hızı kontrolüne olanak sağlayabilir.

Değişken Hava Debisinin Avantajları Nelerdir?

Uygun kontrol sistemiyle:

• Mahal ihtiyacına göre fan devri ayarlanabilir,
• Kısmi yüklerde daha düşük fan hızları kullanılabilir,
• Ses seviyesi azaltılabilir,
• Elektrik tüketimi optimize edilebilir,
• Konfor kontrolü iyileştirilebilir.

Gerçek avantaj kullanılan cihaz ve kontrol sisteminin özelliklerine göre değerlendirilmelidir.

Fancoil Hava Debisi ile Statik Basınç Arasındaki İlişki Nedir?

Bu ilişki özellikle gizli tavan tipi ve kanallı fancoillerde kritik öneme sahiptir.

Statik Basınç Nedir?

Statik basınç, fanın hava tarafındaki sistem dirençlerini yenebilme kabiliyetiyle ilişkili bir parametredir.

Genellikle Pa (Pascal) birimiyle ifade edilir.

Hava Debisi Statik Basınçtan Bağımsız mıdır?

Hayır.

Fan belirli bir sistem direncine karşı çalışır. Kanal sistemindeki direnç değiştiğinde fanın çalışma noktası ve gerçek hava debisi de değişebilir.

Bu nedenle:

Hava debisi + statik basınç

birlikte değerlendirilmelidir.

Kanallı Fancoilde Hava Debisi Nasıl Belirlenir?

Kanallı fancoillerde hava cihazdan çıktıktan sonra kanal sistemi üzerinden menfezlere ulaşır.

Kanal Sistemi Hava Debisini Etkiler mi?

Evet.

Kanal sistemindeki:

• Kanal uzunluğu,
• Kanal kesiti,
• Dirsekler,
• Redüksiyonlar,
• Damperler,
• Menfezler,
• Filtreler

basınç kaybı oluşturur.

Fancoil fanının bu toplam direnci yenerek tasarım hava debisini sağlayabilmesi gerekir.

Katalogdaki Hava Debisi ile Gerçek Hava Debisi Aynı mıdır?

Her zaman değil.

Katalog değerleri belirli test koşullarında elde edilir. Sahadaki cihaz ise gerçek kanal ve montaj koşullarında çalışır.

Gerçek Hava Debisini Hangi Faktörler Değiştirir?

• Kanal basınç kaybı,
• Filtre kirliliği,
• Serpantin kirliliği,
• Fan hızı,
• Damper pozisyonları,
• Menfez direnci,
• Dönüş havası koşulları

saha hava debisini etkileyebilir.

Bu nedenle katalogdaki nominal değer doğrudan sahada ölçülecek değer olarak kabul edilmemelidir.

Fancoilin Gerçek Hava Debisi Nasıl Ölçülür?

Sahadaki gerçek hava debisi uygun ölçüm cihazlarıyla belirlenebilir.

Fancoil Hava Debisi Ölçümünde Hangi Cihazlar Kullanılır?

Uygulamaya göre:

• Anemometre,
• Balometre,
• Pitot tüpü,
• Diferansiyel basınç ölçüm ekipmanları

kullanılabilir.

Ölçüm yönteminin cihaz ve kanal yapısına uygun seçilmesi gerekir.

Menfezden Hava Debisi Nasıl Hesaplanır?

Menfez veya kanal çıkışında ortalama hava hızı ve etkin geçiş alanı biliniyorsa yaklaşık hava debisi hesaplanabilir.

Menfez Hava Debisi Formülü Nedir?

Temel yaklaşım:

Q = V × A × 3600

şeklindedir.

Ancak menfezlerde efektif alan ile geometrik alan aynı olmayabilir. Bu nedenle hassas ölçümlerde üretici verileri ve uygun ölçüm katsayıları dikkate alınmalıdır.

Fancoil Hava Debisi ile Ses Seviyesi Arasında İlişki Var mıdır?

Evet.

Fan hızı ve hava hızı arttıkça cihaz ve hava dağıtım sistemi kaynaklı ses seviyesi de değişebilir.

Hava Debisi Artınca Ses Seviyesi Neden Artabilir?

Yüksek fan devri:

• Fan kaynaklı sesi,
• Kanal içi hava hızını,
• Menfez sesini,
• Türbülans kaynaklı gürültüyü

artırabilir.

Bu nedenle özellikle akustik konforun önemli olduğu projelerde hava debisi ile ses seviyesi birlikte değerlendirilmelidir.

Fancoil Hava Debisi ile Menfez Seçimi Arasında Nasıl Bir İlişki Vardır?

Doğru seçilmiş bir fancoil, yanlış menfez nedeniyle konforsuz çalışabilir.

Menfez Küçük Seçilirse Ne Olur?

Gerekli hava debisinin küçük bir menfezden geçirilmesi hava hızını artırabilir.

Bunun sonucunda:

• Gürültü,
• Cereyan,
• Yetersiz hava yayılımı

oluşabilir.

Menfez seçimi hava debisine ve mahalin hava dağıtım ihtiyacına göre yapılmalıdır.

Hava Debisi ile Hava Hızı Aynı Şey midir?

Hayır.

Hava debisi belirli sürede taşınan hava hacmini, hava hızı ise havanın belirli bir noktadaki hareket hızını ifade eder.

Aynı Hava Debisinde Hava Hızı Değişebilir mi?

Evet.

Örneğin aynı hava debisi daha küçük kesitli kanaldan geçirilirse hava hızı artar.

Temel ilişki:

Q = V × A

olduğundan kesit alanı küçüldükçe aynı debi için hızın artması gerekir.

Fancoil Hava Debisi Taze Hava Miktarı mıdır?

Hayır.

Bu kavramlar birbirine karıştırılmamalıdır.

Fancoil Havası Nereden Gelir?

Standart fancoil uygulamalarında cihaz çoğunlukla mahal havasını alır, serpantin üzerinden geçirerek şartlandırır ve tekrar mahale verir.

Bu bir resirkülasyon havasıdır.

Taze hava ise dış ortamdan alınan ve iç hava kalitesinin sağlanmasına yardımcı olan ayrı hava miktarıdır.

Dolayısıyla 1.000 m³/h hava debisine sahip bir fancoil, mahale mutlaka 1.000 m³/h taze hava veriyor anlamına gelmez.

Hava Debisi ile Hava Değişim Sayısı Aynı mıdır?

Hayır.

Hava değişim sayısı, bir mahaldeki hava hacminin bir saat içerisinde teorik olarak kaç kez değiştirildiğini ifade eder.

Hava Değişim Sayısı Nasıl Hesaplanır?

Basitleştirilmiş olarak:

ACH = Hava Debisi (m³/h) / Mahal Hacmi (m³)

şeklinde ifade edilebilir.

Ancak fancoil resirkülasyon havası ile havalandırma amacıyla kullanılan dış hava değişim sayısı aynı kavram olarak değerlendirilmemelidir.

Oda Büyüklüğüne Göre Fancoil Hava Debisi Seçilir mi?

Oda büyüklüğü önemlidir ancak tek başına yeterli değildir.

Aynı Metrekaredeki Odaların Hava Debileri Farklı Olabilir mi?

Evet.

Çünkü ısı yükünü:

• Cephe yönü,
• Cam alanı,
• Güneş kazancı,
• İnsan sayısı,
• Aydınlatma,
• Elektrikli cihazlar,
• Yapı izolasyonu,
• Tavan yüksekliği

etkileyebilir.

Bu nedenle yalnızca “kaç metrekareye kaç m³/h fancoil?” yaklaşımı profesyonel seçim için yeterli değildir.

Otellerde Fancoil Hava Debisi Neden Önemlidir?

Otel odalarında hem termal hem de akustik konfor önemlidir.

Otel Fancoilinde Hangi Fan Kademesi Kontrol Edilmelidir?

Yalnızca maksimum fan hızı değil, özellikle düşük ve orta fan kademelerindeki:

• Hava debisi,
• Soğutma kapasitesi,
• Isıtma kapasitesi,
• Ses seviyesi

incelenmelidir.

Bu sayede gece kullanımında daha sessiz ve konforlu çalışma sağlanabilir.

Ofislerde Fancoil Hava Debisi Nasıl Değerlendirilmelidir?

Ofislerde hava debisi kullanıcı konforu ve hava dağılımı açısından önemlidir.

Yüksek Hava Debisi Ofislerde Sorun Oluşturabilir mi?

Hava doğrudan çalışma masalarına yönlendiriliyorsa yüksek hız cereyan hissi oluşturabilir.

Bu nedenle cihaz seçimi kadar menfez konumu ve hava atış yönü de önemlidir.

Hastanelerde Fancoil Hava Debisi Nasıl Değerlendirilmelidir?

Sağlık yapılarında yalnızca fancoil hava debisi değil, ilgili mahalin havalandırma, filtrasyon, basınçlandırma ve hijyen kriterleri de dikkate alınmalıdır.

Fancoil Hava Debisi Hastane Havalandırması İçin Tek Başına Yeterli midir?

Hayır.

Fancoil çoğunlukla mahal havasını sirküle eder. Taze hava, filtrasyon ve mahal basınç ilişkileri ilgili mekanik tasarım kriterlerine göre ayrıca çözülmelidir.

Gizli Tavan Tipi Fancoillerde Hava Debisi

Gizli tavan tipi fancoillerde cihaz genellikle kanal sistemiyle birlikte çalıştığı için hava debisi ile statik basınç ilişkisi daha kritik hale gelir.

Yetersiz Statik Basınç Hava Debisini Düşürür mü?

Evet.

Kanal sisteminin toplam direnci fanın karşılayabileceği seviyenin üzerine çıktığında tasarım hava debisine ulaşılamayabilir.

Bu nedenle cihaz seçiminde yalnızca m³/h değerine bakılmamalıdır.

Kaset Tipi Fancoillerde Hava Debisi

Kaset tipi fancoiller şartlandırılmış havayı genellikle doğrudan mahal içerisine dağıtır.

Kaset Tipi Fancoilde Hava Dağılımı Neden Önemlidir?

Toplam hava debisinin yanı sıra:

• Üfleme yönü,
• Atış mesafesi,
• Mahal geometrisi,
• Kullanıcı konumu

da konforu etkiler.

Yanlış cihaz konumu yüksek kapasiteye rağmen mahal içerisinde homojen olmayan sıcaklık dağılımına neden olabilir.

Fancoil Hava Debisi Seçiminde Yapılan Hatalar Nelerdir?

Doğru hava debisi seçimi yalnızca katalogdan büyük bir değer seçmek anlamına gelmez.

Sadece Maksimum Hava Debisine Bakmak

Cihaz gerçek kullanımda çoğunlukla düşük veya orta hızda çalışabilir. Bu kademelerdeki performans da kontrol edilmelidir.

Statik Basıncı Dikkate Almamak

Özellikle kanallı fancoillerde ciddi performans problemlerine yol açabilir.

Ses Seviyesini Göz Ardı Etmek

Yeterli hava debisi sağlayan fakat çok yüksek sesle çalışan cihaz konfor açısından doğru seçim olmayabilir.

Hava Debisini Taze Hava Sanmak

Fancoil resirkülasyon debisi ile havalandırma taze hava debisi birbirinden ayrılmalıdır.

Yalnızca Metrekareye Göre Seçim Yapmak

Isı yükü hesaplanmadan yalnızca oda alanına göre fancoil seçilmesi doğru değildir.

Fancoil Hava Debisi Seçiminde Hangi Değerler Birlikte İncelenmelidir?

Profesyonel seçimde hava debisi tek başına değerlendirilmemelidir.

Fancoil Seçiminin Temel Teknik Parametreleri Nelerdir?

Birlikte değerlendirilmesi gereken başlıca değerler:

• Hava debisi,
• Toplam soğutma kapasitesi,
• Duyulur soğutma kapasitesi,
• Isıtma kapasitesi,
• Su debisi,
• Su giriş ve çıkış sıcaklıkları,
• Su tarafı basınç kaybı,
• Harici statik basınç,
• Fan kademeleri,
• Ses seviyesi,
• Motor tipi,
• Mahal ısı yükü

olarak sıralanabilir.

Ventas Fancoillerde Hava Debisi Neden Önemlidir?

Ventas fancoil ürünleri farklı uygulama ve mahal ihtiyaçlarına göre çeşitli cihaz seçenekleri sunar. Bu nedenle her seri kendi kullanım amacı ve teknik çalışma koşulları içerisinde değerlendirilmelidir.

Ventas VFC-GT Serisinde Hava Debisi

VFC-GT orta statik basınçlı gizli tavan tipi fancoillerde hava debisi ile kanal sisteminin basınç kaybı birlikte değerlendirilmelidir.

Proje için gerekli hava debisinin cihazın çalışma statik basıncında sağlanması önemlidir.

Ventas VFC-YB Serisinde Hava Debisi

VFC-YB yüksek statik basınçlı gizli tavan tipi çözümlerde daha yüksek hava tarafı dirençlerinin bulunduğu kanal uygulamaları söz konusu olabilir.

Bu nedenle cihaz seçiminde hava debisi + harici statik basınç birlikte ele alınmalıdır.

Ventas VFC-GD ve VFC-KD Serilerinde Hava Debisi

Döşeme tipi uygulamalarda ise hava debisinin mahal geometrisi, kullanıcı konumu, kapasite ihtiyacı ve ses seviyesiyle birlikte değerlendirilmesi gerekir.

Her durumda katalog değerleri ilgili cihazın teknik çalışma şartları dikkate alınarak yorumlanmalıdır.

Ventas ile Diğer Fancoil Markaları Hava Debisi Açısından Nasıl Karşılaştırılmalıdır?

Farklı markalar karşılaştırılırken yalnızca “hangi cihaz daha fazla m³/h hava veriyor?” sorusu üzerinden seçim yapılmamalıdır.

Doğru Karşılaştırma Kriterleri Nelerdir?

Eşdeğer çalışma koşullarında:

• Hava debisi,
• Statik basınç,
• Soğutma kapasitesi,
• Isıtma kapasitesi,
• Ses seviyesi,
• Fan kademeleri,
• AC veya EC motor teknolojisi,
• Cihaz boyutları

karşılaştırılmalıdır.

Örneğin iki cihaz da 1.000 m³/h hava debisine sahip olabilir ancak bu debiyi sağladıkları statik basınç, ses seviyesi veya kapasite değerleri farklı olabilir.

Bu nedenle Ventas fancoiller ile diğer markaların karşılaştırılmasında eşdeğer teknik çalışma noktalarının kullanılması daha doğru sonuç verir.

Tetra Elektromekanik ve Ventas Fancoil Seçimi

Tetra Elektromekanik, Ventas fancoil çözümlerinin proje şartlarına uygun olarak değerlendirilmesinde yalnızca nominal cihaz kapasitesine odaklanmaz.

Hava debisi, statik basınç ve ses seviyesi gibi hava tarafı parametreleri; hidronik tesisat ve kontrol sistemiyle birlikte ele alınır.

Tetra Elektromekanik Fancoil Seçiminde Neleri Değerlendirir?

Proje özelliklerine göre:

• Mahal ısı yükü,
• Soğutma kapasitesi,
• Isıtma kapasitesi,
• Hava debisi,
• CFM / m³/h dönüşümü,
• Statik basınç,
• Fan kademeleri,
• Ses seviyesi,
• AC veya EC motor,
• 2 borulu veya 4 borulu sistem,
• Su debisi,
• Balans vanası,
• Motorlu vana,
• Pislik tutucu,
• Esnek hortum,
• Drenaj sistemi,
• Termostat ve otomasyon

bir sistem bütünlüğü içerisinde değerlendirilebilir.

Bu yaklaşım fancoilin yalnızca katalog üzerinde yeterli kapasiteye sahip olmasını değil, gerçek proje şartlarında doğru hava debisi ve konfor seviyesinde çalışmasını hedefler.

Sonuç

Fancoilde hava debisi nedir? sorusunun en temel cevabı; fancoil fanının belirli bir süre içerisinde hareket ettirdiği hava hacmidir.

Türkiye'de çoğunlukla m³/h, bazı teknik kataloglarda ise CFM birimiyle ifade edilir.

Fancoil sistemlerinde hava debisi;

• Isıtma ve soğutma kapasitesini,
• Hava dağılımını,
• Mahal konforunu,
• Ses seviyesini,
• Kanal tasarımını,
• Menfez seçimini

etkileyen temel parametrelerden biridir.

Ancak yüksek hava debisi her zaman daha iyi performans anlamına gelmez. Gereğinden yüksek hava debisi gürültü ve cereyan problemleri oluşturabilirken, yetersiz hava debisi ise kapasite ve hava dağılımı problemlerine yol açabilir.

Özellikle gizli tavan ve kanallı fancoillerde hava debisi mutlaka harici statik basınç ile birlikte değerlendirilmelidir.

Doğru fancoil seçiminin temel yaklaşımı:

Isı yükü + kapasite + hava debisi + statik basınç + ses seviyesi + su tarafı çalışma koşulları

şeklinde ele alınabilir.

Ventas fancoil ürünlerinin Tetra Elektromekanik'in proje, ürün seçimi, tedarik ve mekanik tesisat çözüm yaklaşımıyla birlikte değerlendirilmesi; cihazın gerçek proje koşullarına uygun hava debisi, kapasite ve konfor seviyesinde seçilmesine yardımcı olur.

Ventas fancoil seçimi ve proje bazlı mekanik tesisat çözümleri için Tetra Elektromekanik ile iletişime geçebilirsiniz.

Sıkça Sorulan Sorular

Fancoilde hava debisi ne demektir?

Fancoil fanının belirli bir süre içerisinde hareket ettirdiği hava hacmidir. Genellikle m³/h veya CFM ile ifade edilir.

Fancoil hava debisi nasıl hesaplanır?

Temel olarak Q = V × A formülü kullanılır. Hız m/s ve alan m² ise sonucu m³/h'ye çevirmek için 3600 ile çarpılır.

Fancoil hava debisi kaç olmalıdır?

Tek bir standart değer yoktur. Gerekli debi mahal ısı yükü, cihaz kapasitesi, kanal sistemi, ses kriterleri ve hava dağıtım ihtiyacına göre belirlenmelidir.

Hava debisi arttıkça fancoil daha iyi soğutur mu?

Her zaman değil. Hava debisi kapasiteyi etkiler ancak su sıcaklığı, su debisi, serpantin ve mahal koşulları da performansı belirler.

Hava debisi çok yüksek olursa ne olur?

Yüksek hava hızı, gürültü ve cereyan hissi oluşabilir. Bu nedenle optimum debi seçilmelidir.

Fancoil neden az hava üfler?

Kirli filtre, kirli serpantin, kirli fan, düşük fan hızı, yüksek kanal direnci veya fan motoru problemi hava debisinin azalmasına neden olabilir.

Kirli filtre hava debisini düşürür mü?

Evet. Filtre kirlendikçe hava tarafındaki direnç artar ve gerçek hava debisi azalabilir.

Statik basınç hava debisini etkiler mi?

Evet. Özellikle kanallı fancoillerde gerçek hava debisi fanın karşılaştığı sistem direncine bağlıdır.

CFM ile m³/h arasındaki fark nedir?

İkisi de hacimsel hava debisini ifade eder. Yaklaşık olarak 1 CFM = 1,699 m³/h değerine eşittir.

Fancoil hava debisi taze hava debisi midir?

Hayır. Fancoiller çoğunlukla mahal havasını sirküle eder. Taze hava ihtiyacı ayrı bir havalandırma kriteridir.

Fancoil hava debisi sahada ölçülebilir mi?

Evet. Anemometre, balometre veya uygun kanal ölçüm ekipmanları kullanılarak gerçek hava debisi ölçülebilir.

Ventas fancoil seçiminde hava debisi nasıl değerlendirilmelidir?

Ventas fancoil seçiminde hava debisi; kapasite, fan kademesi, ses seviyesi ve özellikle kanallı modellerde statik basınç ile birlikte değerlendirilmelidir.
