Dar Alanlarda Modüler Su Deposu Tasarımına Teknik Yaklaşım
Dar Alanlarda Modüler Su Deposu Tasarımına Teknik Yaklaşım
Modern yapılarda mekanik tesisat odalarının giderek küçülmesi, modüler su depolarının önemini her geçen gün artırmaktadır. Özellikle oteller, hastaneler, AVM'ler, fabrikalar, yüksek katlı konutlar ve ticari yapılarda su depolarının yerleştirileceği alanlar çoğu zaman sınırlıdır.
Bu nedenle modüler su deposu tasarımında yalnızca istenen kapasiteyi elde etmek yeterli değildir. Depo; mevcut teknik hacme uygun şekilde yerleştirilmeli, bakım işlemlerine erişim sağlanmalı, hidrofor sistemiyle uyumlu çalışmalı ve montaj sürecinde herhangi bir yapısal sorun oluşturmamalıdır.
Modüler panel sistemi sayesinde aynı kapasite farklı ölçülerde tasarlanabildiği için dar alanlar için proje bazlı çözümler üretilebilmektedir.
Dar Alan Tasarımında İlk Adım Nedir?
Başarılı bir tasarımın ilk aşaması teknik hacmin doğru analiz edilmesidir.
Projelendirme öncesinde aşağıdaki bilgiler belirlenmelidir.
-
Teknik odanın en ve boy ölçüleri
-
Net tavan yüksekliği
-
Kapı ve koridor ölçüleri
-
Kolon ve perde duvar yerleşimleri
-
Boru geçişleri
-
Elektrik panoları
-
Havalandırma kanalları
-
Mevcut mekanik ekipmanlar
Bu bilgiler doğrultusunda uygun panel yerleşimi oluşturulur.
Aynı Kapasite Dar Alanlara Nasıl Uygulanabilir?
Modüler sistemlerin en büyük avantajlarından biri aynı hacmin farklı ölçülerde üretilebilmesidir.
Örneğin yaklaşık 30 m³ kapasite;
Uzun ve Dar Yerleşim
Koridor tipi teknik hacimlerde tercih edilebilir.
Kare Planlı Yerleşim
Alanın geniş olduğu ancak uzunluğun sınırlı kaldığı projelerde uygulanabilir.
Yüksek Gövdeli Yerleşim
Tavan yüksekliğinin yeterli olduğu mekanlarda taban alanını küçültmek amacıyla değerlendirilebilir.
Bu sayede aynı kapasite farklı mimari koşullara uyarlanabilir.
Panel Dizilimi Dar Alanlarda Nasıl Belirlenir?
Panel dizilimi hazırlanırken yalnızca depo hacmi dikkate alınmaz.
Aynı zamanda;
-
bakım koridorları,
-
panel bağlantıları,
-
taşıyıcı sistem,
-
boru bağlantıları,
-
seviye ekipmanları,
-
bakım kapağı
birlikte planlanır.
Yanlış panel yerleşimi ilerleyen dönemlerde bakım ve işletme sorunlarına neden olabilir.
Montaj Süreci Dar Alanlarda Nasıl Avantaj Sağlar?
Monoblok depolar büyük hacimlerde bina içerisine taşınmakta zorlanabilir.
Modüler sistemlerde ise paneller ayrı ayrı taşınır ve teknik hacim içerisinde monte edilir.
Bu yöntem;
Dar Kapılardan Geçiş İmkânı Sağlar
Panel parçaları standart kapılardan geçirilebilir.
Bodrum Kat Montajını Kolaylaştırır
Asansör, servis koridoru veya dar merdiven boşlukları bulunan yapılarda önemli avantaj sağlar.
Büyük Kapasitelerin İç Mekânda Kurulmasına Olanak Tanır
Montaj doğrudan teknik hacimde tamamlanabilir.
Bakım Alanı Dar Projelerde Nasıl Planlanmalıdır?
Alan sınırlı olsa bile bakım erişimi ihmal edilmemelidir.
Depo çevresinde;
-
bakım koridorları,
-
vana erişimi,
-
sensör kontrol alanları,
-
panel bağlantı noktaları,
-
tahliye hattı
için yeterli servis boşluğu bırakılmalıdır.
Bakım alanı düşünülmeden yapılan yerleşimler ilerleyen yıllarda ciddi işletme problemleri oluşturabilir.
Hidrofor Yerleşimi Nasıl Planlanmalıdır?
Dar teknik hacimlerde hidrofor sistemi ile modüler su deposu birlikte değerlendirilmelidir.
Planlama yapılırken;
-
emiş hattının mümkün olduğunca kısa olması,
-
bakım erişiminin korunması,
-
titreşim aktarımının azaltılması,
-
boru güzergâhlarının düzenli planlanması
önemlidir.
Depo ile hidroforun birbirine çok yakın yerleştirilmesi her zaman doğru çözüm olmayabilir.
Taşıyıcı Sistem Neden Önemlidir?
Su yüksek ağırlığa sahiptir.
Yaklaşık olarak;
-
20 m³ su ≈ 20 ton,
-
40 m³ su ≈ 40 ton,
-
60 m³ su ≈ 60 ton
yük oluşturur.
Bu nedenle dar alanlarda dahi betonarme kaide, çelik taşıyıcı sistem ve zemin taşıma kapasitesi mutlaka kontrol edilmelidir.

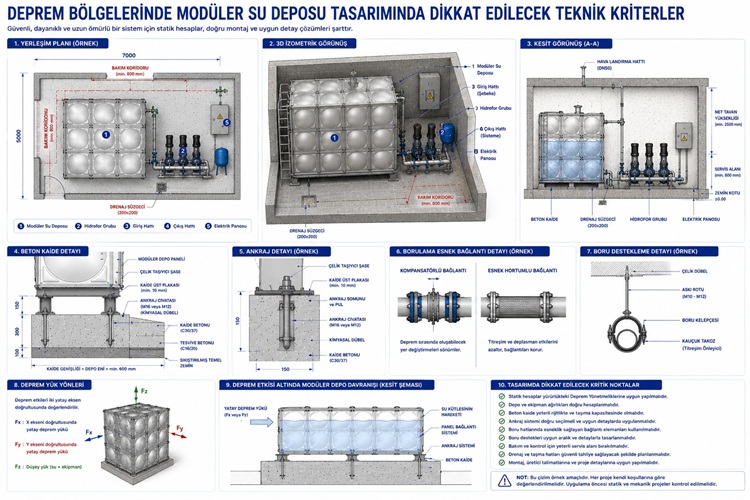

Teknik Proje Çizimleri Nasıl Hazırlanır?
Dar alan projelerinde teknik çizimler büyük önem taşır.
Hazırlanan projelerde;
-
üst görünüş,
-
ön görünüş,
-
yan görünüş,
-
kesit görünüş,
-
panel dizilimi,
-
bakım alanları,
-
hidrofor yerleşimi,
-
borulama bağlantıları
ölçülendirilerek gösterilir.
Bu sayede montaj sırasında oluşabilecek uyumsuzluklar önceden tespit edilebilir.
Gelecekteki Kapasite Artışı Düşünülmeli midir?
Birçok yapıda ilerleyen yıllarda kullanıcı sayısı veya su tüketimi artabilir.
Bu nedenle mümkün olduğunda;
-
ilave panel eklenebilecek alanlar,
-
ikinci depo için boş hacim,
-
yeni borulama bağlantıları
tasarım aşamasında değerlendirilmelidir.
Modüler Tasarımın Dar Alanlara Sağladığı Avantajlar
Modüler sistemler sınırlı teknik hacimlerde önemli avantajlar sunmaktadır.
Esnek Ölçülendirme
Aynı kapasite farklı ölçülerde üretilebilir.
Kolay Taşıma
Paneller bina içine tek tek taşınabilir.
Hızlı Montaj
Montaj işlemleri doğrudan kullanım alanında gerçekleştirilebilir.
Kolay Bakım
Doğru yerleşim planı sayesinde ekipmanlara rahat erişim sağlanabilir.
Uzun Ömürlü Kullanım
Doğru projelendirme ile sistem uzun yıllar güvenli şekilde kullanılabilir.
Tetra Elektromekanik ile Dar Alanlara Özel Modüler Su Deposu Çözümleri
Her yapının teknik hacmi birbirinden farklıdır. Bu nedenle dar alanlarda kullanılacak modüler su depoları standart ölçüler yerine proje bazlı mühendislik yaklaşımıyla tasarlanmalıdır.
Tetra Elektromekanik; mevcut teknik alanın ölçülerini, hidrofor sistemi, panel yerleşimi, bakım koridorları ve statik yükleri birlikte değerlendirerek projeye özel modüler su deposu çözümlerinin planlanmasına destek sunmaktadır.
Sonuç
Dar alanlarda modüler su deposu tasarımı yalnızca mevcut boşluğa depo yerleştirmekten ibaret değildir. Panel dizilimi, montaj yöntemi, bakım alanları, hidrofor bağlantıları, taşıyıcı sistem ve gelecekteki kapasite ihtiyaçları birlikte değerlendirilmelidir.
Doğru mühendislik yaklaşımı sayesinde sınırlı teknik hacimlerde dahi güvenli, verimli ve uzun ömürlü modüler su deposu çözümleri oluşturulabilir.
Sıkça Sorulan Sorular
Dar alanlarda modüler su deposu kullanılabilir mi?
Evet. Modüler panel sistemi sayesinde sınırlı teknik hacimlere uygun ölçülerde tasarlanabilir.
Aynı kapasite farklı ölçülerde üretilebilir mi?
Evet. Aynı hacim farklı en, boy ve yükseklik kombinasyonlarıyla oluşturulabilir.
Dar alanlarda bakım koridoru bırakmak gerekli midir?
Evet. Temizlik, ekipman kontrolü ve arıza müdahalesi için bakım alanı mutlaka planlanmalıdır.
Modüler su deposu bina içerisinde monte edilebilir mi?
Evet. Panel parçaları ayrı ayrı taşınarak teknik hacim içerisinde monte edilebilir.
Hidrofor ile depo birlikte planlanmalı mıdır?
Evet. Borulama, bakım erişimi ve sistem performansı açısından birlikte projelendirilmeleri gerekir.
Teknik proje çizimi neden önemlidir?
Montajın sorunsuz ilerlemesi, panel yerleşiminin doğru yapılması ve bakım alanlarının korunabilmesi için teknik çizimler hazırlanmalıdır.
